商品の詳細:
|
典型的な適用: | 下水管、貯蔵所、川、湖、shallows、等。 | アンテナ材料: | 316L (任意) |
---|---|---|---|
測定範囲: | 30m、80m (任意) | 電源: | 24VDC (2ライン、4ライン) |
中型の温度: | -40~+80℃ | プロセス関係: | ブラケット、フランジ(任意) |
プロセス圧力: | -0.1~2.0MPa | 信号の出力: | RS485/Modbus… |
ハイライト: | 室温の固体レーダーの水平なメートル,角のタイプ レーダーの水平なスイッチ,IP67レーダーの水平なメートル |

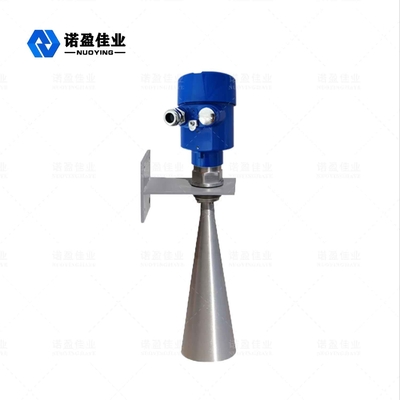

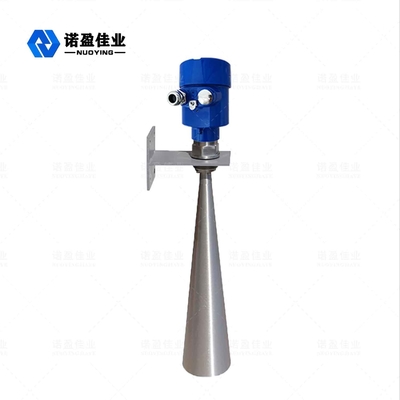

角のタイプ室温固体26GHz NYRD-SLのレーダーの水平な送信機
26GHz NYRD-SLのレーダーの水平な送信機の働き主義
レーダーの水平なメートルNYRD80Xシリーズ センサーは80mの最高の測定の間隔の26GHz高周波レーダーのレベルの計器である。アンテナは更に最大限に活用され、新しく速いマイクロプロセッサは高い比率信号の分析を遂行、器械を作る処理は反作用のやかん、固体大箱およびある複雑な測定の状態で使用することができる。
レーダーの目的の位置のアンテナはアンテナを通して下方に送信される狭いマイクロウェーブ脈拍を出す。脈拍の波は測定された媒体の表面に触れた後、反射し返され、アンテナ システムによって再度受け取られる。信号は電子回路の部品に送信され、目的のレベル信号(脈拍がに自動的にそう速く移動するので、電磁波がターゲットに達することができるおよび受信機に戻って跳ねることはほとんど即時)であるように取る時間変えられる。
測定のデータ:フランジの螺線形の最下表面か密封表面。
26GHz NYRD-SLのレーダーの水平な送信機の設計特微
1.Antennaサイズは小さい、取付けること容易;無接触レーダー、摩耗無し、汚染無し。
2.Hardlyは腐食および泡によって影響を与えた;中型密度、温度および圧力変更によって影響を与えられなくて。
3.Severe塵の環境は高周波水平なメートルの操作に多少影響する。
4.Shorter波長、傾向がある固体表面のためのよりよい反射。
5.Smallビーム角および集中されたエネルギー。
6.The測定の不感区域はより小さく、よい結果を小さいタンク測定のために達成することができる。
変動の条件の下のよりよい性能のための7.High SN比。
8.固体および低い比誘電率媒体を測定するための高周波、最もよい選択。
26GHz NYRD-SLのレーダーの水平な送信機の技術的な変数
典型的な適用 | 下水管、貯蔵所、川、湖、shallows、等。 |
アンテナ材料 | 316L (任意) |
測定範囲 | 30m、80m (任意) |
測定の正確さ | 0.05%-0.1%F.S |
電源 | 24VDC (2ライン、4ライン) |
中型の温度 | -40~+80℃ |
プロセス関係 | ブラケット、フランジ(任意) |
プロセス圧力 | -0.1~2.0MPa |
保護レベル | IP67 |
耐圧防爆等級 | Exia II CT6 (任意) |
信号の出力 | 4… 20mA/HART/RS485/Modbus… |
26GHz NYRD-SLのレーダーの水平な送信機の塗布分野

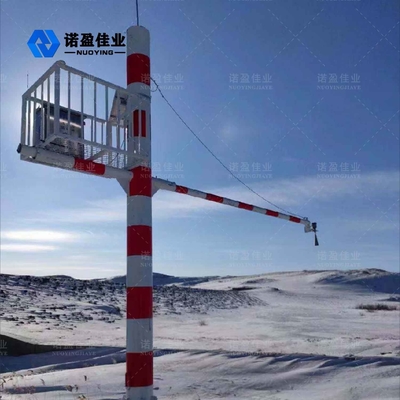

1.Water資源:運河、貯蔵所、農地の潅漑、河川水のレベルの監視、鉄砲水の警告、都市氾濫、等。
2.Water処置:貯蔵所、汚水だめ、水処理タンク、沈降タンク、深い井戸、飲料水ネットワーク、等。
3.Other:環境保護、造船業および他の企業。
