商品の詳細:
|
測定範囲: | 30m | 頻度: | 100MHZ-1.8GHZ |
---|---|---|---|
材料: | 304,316L (任意) | プロセス関係: | ねじ、フランジ(任意)、 |
保護等級: | 表示器械IP67、IP67 | 見本抽出: | エコー55のサンプル/s |
通信用インタフェース: | 雄鹿の通信プロトコル | プロセス圧力: | -0.1-4MPa |

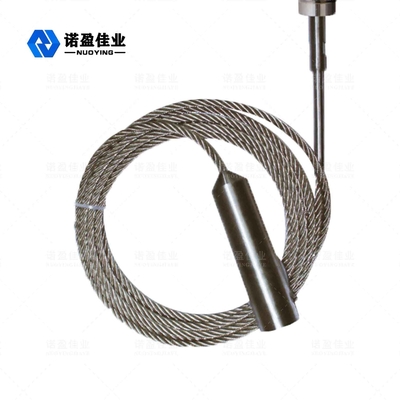

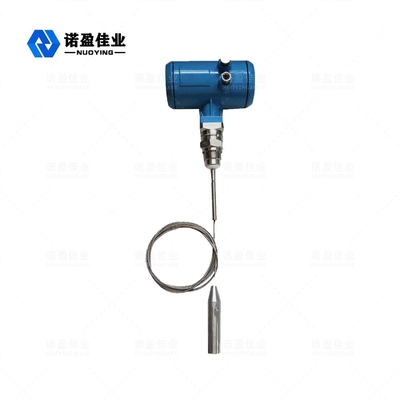

NYRD7011.8GHzガイド波 レーダー レベル メーター
誘導波レーダーレベルメーターは、時間領域反射(TDR)の原理に基づくレベルメーターです。レーダーレベルゲージの電磁パルスは、光速でスチールケーブルまたはプローブに沿って伝播します。レベルメーターのパルスの一部は反射されてエコーを形成し、同じ経路に沿ってパルストランスミッターに戻ります。送信機と測定媒体の表面との間の距離は、その期間中のパルスの伝播時間に比例し、液面の高さが計算されます。
レーダー レベル メーター技術的パラメータ
パラメーター |
周波数:100MHZ-1.8GHZ 測定範囲:-ケーブル:0-30m;ロッド、同軸:0-6m 再現性:±3mm 解像度:1mm サンプリング:エコー55サンプル/秒 応答速度:0.2S(実際の使用状況による) 出力電流信号:4-20mA 精度:<0.1% |
通信インターフェース | HART通信プロトコル |
プロセス接続 |
G1-1 / 2 フランジDN50、DN80、DN100、DN150 |
プロセス圧力 | -1〜40bar |
力 |
電源:24VDC(±10%)、リップル電圧:1Vpp 消費電力:最大22.5mA |
環境条件 | 温度-40℃〜+ 80℃ |
住宅保護グレード | IP67 |
爆発レベル | EXiaIICT6 |
計装電源と信号出力線の接続 |
2芯シールドケーブルの共有 ケーブルエントリー:2 M20×1.5(ケーブル直径5〜9mm) |
※※ ノート:製品することができますそれに応じてカスタマイズに特定の要件のユーザー!
レーダー レベル メーターオペレーティング 原理
ガイド波レーダーは、タイムトラベルの原理に基づいた一種の測定器です。レーダー波は光速で伝わり、その走行時間は電子部品でレベル信号に変換できます。プローブはケーブルに沿って広がる高周波パルスを放出し、パルスは材料表面に到達してメーター内の受信機で受信されると反射されます。次に、距離信号がレベル信号に変換されます。
レーダー レベル メーター測定距離
次の表に、測定媒体のさまざまなカテゴリと測定距離の関係を示します。
ミディアムインデックス | DK(ε) | 固体粒子 | 液体 | 測定範囲 |
1 | 1.4…1.6 | -コンデンシングガス、例:N2CO2 | 3m(同軸ロッドプローブのみを指します) | |
2 | 1.6…1.9 |
-プラスチックベルト粒子 -石灰石、特殊セメント -砂糖 |
-液化石油ガス、例えばプロパン -溶媒 -フレオン12 /フレオン -ヤシ油 |
25m |
3 | 1.9…2.5 | -普通のセメント、しっくい | -鉱油、燃料 | 30m |
4 | 2.5…4 |
-穀物、種子 -結石 -砂 |
-ベンゼン、スチレン、トルエン -フラン -ナフタレン |
30m |
5 | 4…7 |
-砥石、鉱石 -塩 |
-クロロベンゼン、クロロホルム -セルローススプレー -イソシアヌレート塩酸、アミン |
30m |
6 | > 7 |
-金属粉 - カーボンブラック - 石炭 |
-水性液体 - アルコール -液体アンモニア |
30m |
