商品の詳細:
|
典型的な適用: | 液体、粉、固体粒子、腐食性媒体 | アンテナ材料: | 適用範囲が広いcable/304/PTFE (任意) |
---|---|---|---|
プロセス関係: | ねじ、フランジ(任意)、 | 実用温度: | -40~130℃ |
信号の出力: | 4-20mA、4-20mA/HART (二線式/四線式) | 周波数範囲: | 1.8ギガヘルツ |
正確さ: | ±1mm | 電源: | 24VDCか220VAC |

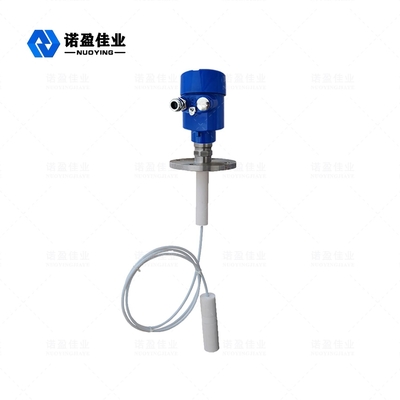

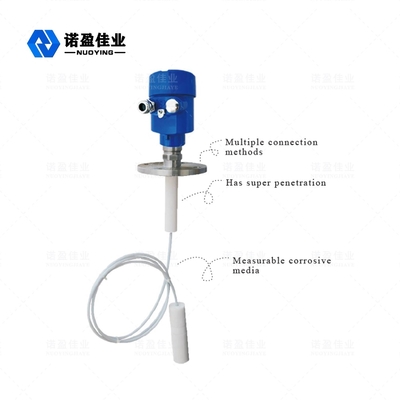

NYRD701 PTFE 1.8GHzの導かれた波のレーダーの水平なメートル
導かれた波のレーダーの水平なメートルは時間領域の反射(TDR)の原則に基づく水平なメートルである。光速の鋼鉄ケーブルまたは調査に沿うレーダーのレベル ゲージ プロパゲートの電磁石脈拍。水平なメートルの脈拍の部分はエコーを形作り、同じ道に沿う脈拍の送信機に戻るために反映される。測定された媒体の送信機と表面間の間隔はその期間の間に脈拍の伝播時間に比例して、液体の水平な高さは計算される。
レーダーの水平なメートルの技術的な変数
典型的な適用 | 液体、粉、固体粒子、腐食性媒体 |
アンテナ材料 | 適用範囲が広いcable/304/PTFE (任意) |
測定範囲 | 30のm |
正確さ | ±1mm |
電源 | 24 VDC (二線式、四線式) |
中型の温度 | -40~+130℃、- 40~+250℃ |
圧力 | e -0.1~4.0MPa |
プロセス関係 | 糸、フランジ(任意) |
保護クラス | IP67 |
耐圧防爆等級 | ExiaCT6Ⅱ (任意) |
信号の出力 | 4… 20mA/HART/RS485/Modbus… |
※のノート:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる!
PTFE材料、一般に「プラスチック王として」知られているポリマー混合物の重合によって四フッ化 エチレンからPTFEを使用して導かれた波のレーダーのレベルのメートルのアンテナは(テフロンかPTFE)、成っている、優秀な化学安定性、高い耐食性、シーリングがある、潤滑は粘着性がない、電気絶縁材ではないし、よいanti-aging持久力、PTFEに次の特徴がある:
レーダーの水平なメートルの運営原則
検出の部品(鋼鉄ケーブルか鋼鉄棒)に沿う導かれた波のレーダー プロパゲートによって出る高周波マイクロウェーブ脈拍および測定された媒体に出会うとき、比誘電率、それによりの突然の変更が原因で反射を引き起こし、パルス エネルギーの一部分は反射し返される。送信された脈拍と反映された脈拍間の時間間隔は測定された媒体の間隔に比例している。
