商品の詳細:
|
測定範囲: | 0~6m | 材料: | 304,316L (任意) |
---|---|---|---|
プロセス関係: | フランジの取付け(任意) | 保護等級: | 表示器械IP67、IP67 |
実用温度: | -40~130℃、- 50~350℃ | プロセス圧力: | 大気圧、0-16MPa |
耐圧防爆等級: | Exia IICT6 (任意) | 微分率: | ±lmm |
ハイライト: | プレート磁気レベルトランスミッター、磁気レベルトランスミッター6m、220VAC1A磁気フロートレベルインジケーター,Magnetic Level Transmitter 6m,220VAC 1A magnetic float level indicator |

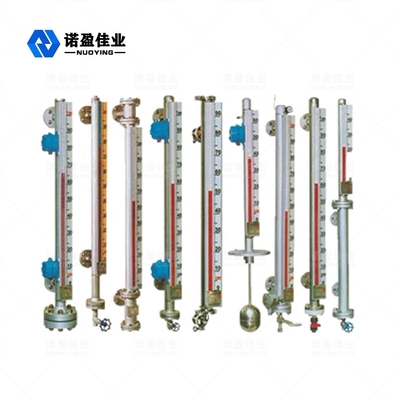

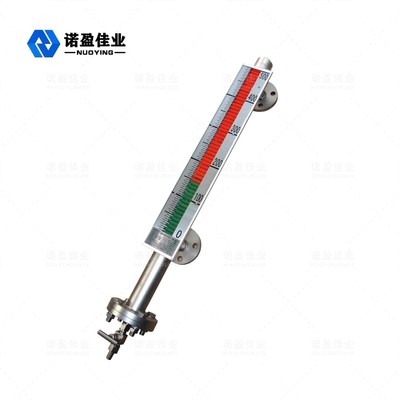

磁気プレートレベルメーター
磁気プレートレベル メーターオペレーティング 原理
磁気プレートレベルメーターは、あらゆる種類のタワー、タンク、球形コンテナ、ボイラーなどの中液レベルの検出に使用できます。磁気フリッププレートレベルゲージは、高シール、漏れ防止、高温、高圧、耐食性に使用できます。
磁力計は、浮遊ボールを保持するチャンバー(測定管または本体管と呼ばれる)を備えており、空洞はフランジまたは他の適切な接続によって容器に接続されています。コネクタの原理により、容器内の液面が変化すると、キャビティ内の液面が容器内の液面と同じになるため、チャンバー内の浮遊ボールが上下に駆動され、容器内の液面の上昇と下降に伴って上下します。この時点では液面が見えないので、キャビティの外側に磁気カラムフリップディスプレイがあります。
浮遊球沈下液と浮遊部の接合部に永久磁性鋼を設置し、測定容器内の液面が上下すると液面計本体管内の磁気浮きも上下します。フロート内の永久磁性鋼は、磁気カップリングによって磁気カラムインジケーターに伝達され、赤と白のローラーを180°反転させます。液面が上がるとフリップカラムが白から赤に変わり、液面が下がるとフリップカラムが赤から白に変わります。インジケーターの赤と白の接合部は、容器内の液面の実際の高さであり、液面の明確な表示を実現します。
磁気プレートレベルメーター技術的パラメータ
測定範囲 | 0〜6m |
測定精度 | ±3mm |
中密度 | 0.425g / cm3 |
密度差 | 0.1 g / cm3 |
中粘度 | W 0.4Pa.S |
制御出力 | 220VAC、1A |
トランスミッション出力 | 4〜20mA(電源24VDC) |
プロセス温度 | -50〜350°C |
プロセス圧力 | 0〜16MPa |
分化率 | ±lmm |
プロセス接続 | フランジの取り付け(オプション) |
保護グレード | IP67 |
防爆グレード: | Exia IICT6(オプション) |
※※ ノート:製品することができますそれに応じてカスタマイズに特定の要件のユーザー!
磁気プレート レベル メーターデザインの特徴
✧シンプルな構造、頑丈で信頼性の高い、安定した動作
◎シーン表示の目盛りがはっきりしていて、人目を引く読みやすいです。
◎腐食性、可燃性、毒性、高温、攪拌、汚染を測定および表示できる液体レベル
◎複数のインストールフォーム、複数の接続フォームを選択できます
◎全真空から10MPAまでの設計圧力範囲。
◎設計温度範囲-160〜450℃。
◎特殊な圧力と温度のためのプロのデザイン。
磁気プレートレベルメーターの設置要件

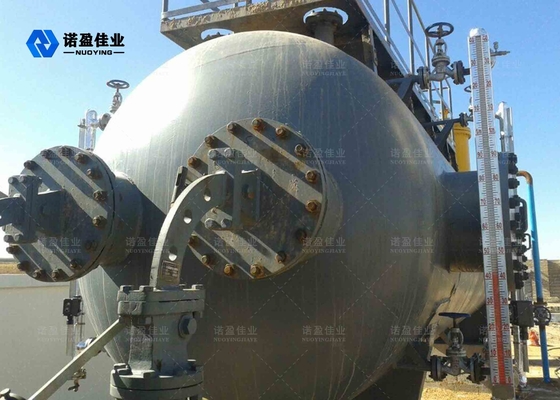

磁気プレートレベルメーター応用分野
磁気プレートレベルメーターは、化学薬品、石油、その他の産業機器の容器の液面表示に適しています。磁気フリッププレート液面計を追加して液面計を設置したり、液面を開閉して信号遠隔伝送を行うことができ、フロートボールは高温高圧などの特殊なクラフトデザインを採用しています。低密度で、チタン、316L PTFEなどのさまざまな材料を選択できます。製品があらゆるレベルのフィールド測定要件に適していることを確認します。現在、磁力計は、石油、化学、冶金、電力、食品、製薬、製紙、およびその他の液面測定および制御の業界で広く使用されています。
