| ブランド名: | NUOYING |
| モデル番号: | NYLL |
| MOQ: | 1pcs |
| 価格: | $150~$850/pcs |
| 支払条件: | T/T |
| 供給能力: | 1ヶ月あたりの500 PC/ |

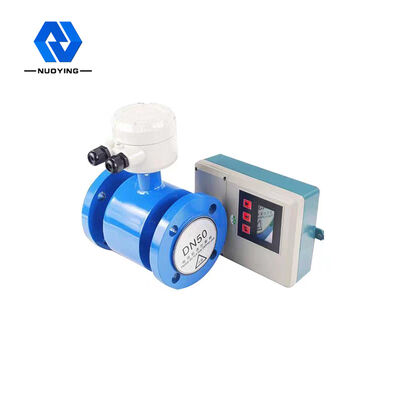

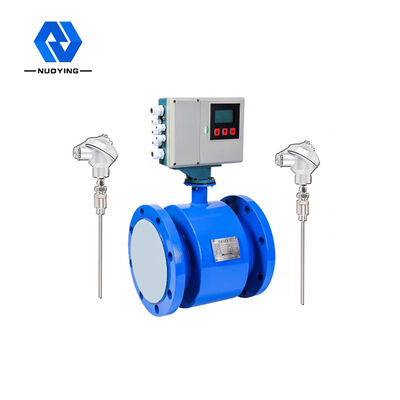

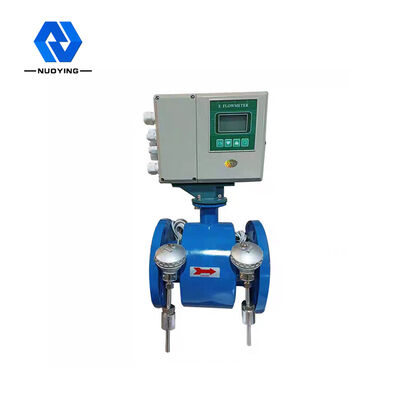

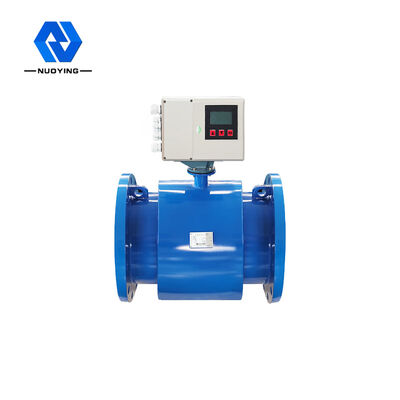

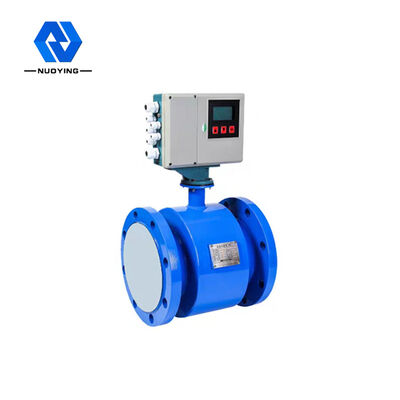

NYLL-CH 電磁熱気流星r
NYLL-CH電磁気熱計は,流量と冷や熱を直接測定できるスマートなビル分散エネルギーと熱交換ステーションの特殊用途のために設計されています.追加の流量総計とPt1000を必要としません低コストで安装が簡単です.電磁気流量センサーは,熱伝達流体の流量検出のための電磁気熱計として使用されます.高精度の特徴がある幅広い用途と便利で簡単なオンライン校正.
NYLL-CH 電磁熱気流星rテクニカルパラメータ
|
スタンダード 定数直径 流量範囲 精度 中等伝導性 |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 について 15~800mm 0.5~10m/s ±0.5%R, ±1%R (DN200以下) 理論値 ≥5uS/cm,実際の使用値 ≥30uS/cm |
|||
| 名指圧 | 標準1.0MPa | オプション1.6MPa | 選択可能 2.5MPa | 任意の4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| 環境温度 |
センサー 統合型 |
0°C - +80°C または-25°C - +120°C または +70-+250°C -10°C - +55°C |
||
|
高度の中等 温度 |
統合型 | +80°C | ||
|
単一のタイプ |
ネオプレン内膜 (CR) | +80°C | ||
| シリコンゴム (FVMQ) | -20〜+250°C | |||
|
PTFE (PFA) PTFE内膜 (F4) ポリフルオエチレンプロピレン内膜 (F46) |
+80°C または+120°C | |||
|
出力信号 ケーブルポートの大きさ 電源電圧 電源消費 通信モード 信号電極と地電極材料 電極形 電極番号 接続フレンズ 接続フレンズ |
4〜20mA パルス/周波数 2kHz (デフォルト),SKHz (最大): M20*1. 5 (標準ナイロン防水接合,オプション爆発防金属接合) 110/220VAC ((100-240VAC),50Hz/60Hz; 24VDC ±10% ≤20W RS-485,標準MODBUS - RTUプロトコル,HARTプロトコル,GPRSをサポートする ステンレス鋼 316L,ハステロイC,ハステロイB,チタン,タンタル,プラチナ インター挿入タイプ,外挿入タイプ電極は,カスタマイズする必要があります. 標準の電極3~4個 (測定電極2個,接地電極十A) 国内標準GB9119に従って (ユーザーの要求に応じてカスタマイズすることができます) 国内標準GB9119に従って (ユーザーの要求に応じてカスタマイズすることができます) |
|||
| 接地リング材料 | ステンレス鋼,モリブデンを含むステンレス鋼 | |||
| DN15-DN450 | ステンレス鋼 lCr18Ni9Ti (通常のオーステニティックステンレス鋼 SUS321) | |||
| ハウジング素材 | 標準的な炭素鋼,不?? 鋼は,カスタマイズする必要があります | |||
| 保護グレード | 異なるタイプ IP68,IP65 | |||
| 統合型 IP65 | ||||
NYLL-CH 電磁熱気流星rパフォーマンス パラメータ
| 電源 | 220VAC/24VDC 温度センサー Pt1000 |
| 通信モード | RS-485 温度測定精度 ±Q1°C |
| C通信プロトコル | Modbus- RTUBACnet 中間温度2〜180°C |
| 最大通信距離 | 400m 温度差範囲 2K-80K |
| 精度レベル | 2級 保存データ 18ヶ月間の過去データ |
| 設置場所 | 入口パイプ,戻りパイプはオプションです 環境温度は-10°C-60°Cです |
NYLL-CH 電磁熱気流星r 作業原理
熱源から供給される熱水 (冷たい水) は,より高い (より低い) 温度で熱交換システム (散熱器,熱交換器,またはそれらから構成された複雑なシステム) に流れる.温度は下がり,水面から流れるこのプロセスでは,熱交換によって熱が使用者に放出または吸収されます (注:このプロセスには,加熱システムと冷却システムのエネルギー交換プロセスが含まれます).
水が交換熱システムを通過すると,システムによって放出または吸収される熱量を計算し,計算機で表示します.流量センサーによる流量 gτi1ven と pτ0空気温センサーによって与えられたバックウォーターの温度流れが過ぎる時間です
Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ
Q:システムによって放出または吸収される熱量,Jor kWh; Qm:熱計を通過する水の質量,kg/h;
Qv:熱計を通過する水の流量,m3/h; P:熱計を通過する水の密度,kg/ms;
△h:熱交換システムの入気温と出気温における水のエンタルピー差,J/kg
T:時間,h
NYLL-CH 電磁熱気流星rデザイン の 特徴
◎ 冷や熱の測定:変換器は冷や熱を直接測定する機能を持ち,標準Pt1000を2つ装備しています.設置を容易にし,購入と設置コストを削減するために,冷や熱流通 totalizerを装備する必要はありません..
高い信頼性: 厳格な試験を経て,EMC,安全性,高温および低温,国家標準GB/T17616,G B/2423,GB/T16499よりも高い.
◎迅速な応答: 32BitMCU,24BitADCと最適化されたフィルタリングアルゴリズムを使用し,迅速な応答,正確で安定した測定データ,機器がマッチされたときに測定と制御に適しています.
◎ 接地電極: NONCON 特許技術測定部分に測定バランスを形成し,測定の精度を長期的に確保するために,不適切な接地により生じる測定誤差を排除する材料と設置コストを削減するために,アースリングを装備する必要はありません.
◎ IP68技術別:特に詳細なIP68設計技術を使用し,輸入された特殊なIP68密封剤を使用します.IP68ケーブルと複数のIP68シール設計により,分離されたIP68センサーの凝縮を防止する.
◎ 信号とノイズ比が高い:センサーは信号とノイズ比の高い技術を使用します.変換機は,低騒音と高精度部品と設計技術を使用して,最小流量測定を容易にする.
◎ 低電力設計;最適化された興奮回路設計,従来の電磁流量計と比較して電力の消費量は3倍以上削減されます.そして多くの用途で エネルギー節約を実現できます.
◎中国語ディスプレイ: 分かりやすく操作するために中国語ディスプレイLCD画面を使用
◎最適化された電源技術:最適化された電源設計,成熟した信頼性の高い技術,高い変換効率,信頼性の高い長期使用を使用します.
◎ 迅速な配線:国際最高のブランドの端末ブロックを使用し,迅速で便利で信頼性があり,安定して信頼性の高い長期測定を保証します.
◎出力信号:標準RS-485, (4-20) mA,周波数/パルス,高速出力応答で配備され,ポートには雷保護などの保護措置が備わっています.
