| ブランド名: | NUOYING |
| モデル番号: | NYSP-M19 |
| MOQ: | 1pc |
| 価格: | $315~$358/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |

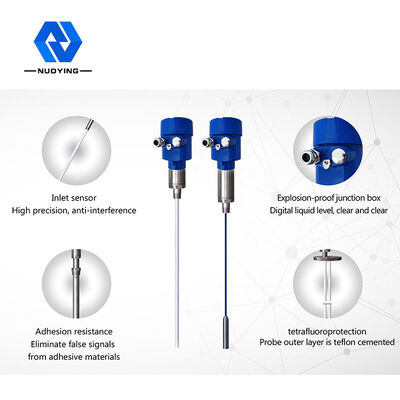

NYSP-M19 導電性液体用絶縁ソフトケーブルPTFEプローブ付き高周波RFアドミタンスレベル伝送器
NYSP-M19 RFアドミタンスレベル伝送器動作原理
RF導電率測定技術は、独自の利点を持つレベル測定技術です。概念は一般的な静電容量測定技術と似ていますが、RF導電率技術は電子ユニットにドライバシールド回路とチョッパー回路を組み込んでいるため、インピーダンスと静電容量抵抗を個別に測定できます。物理法則により、任意の吊り下げ物のインピーダンスとリアクタンスは大きさが等しいと計算されるため、発振回路の位相シフトによって吊り下げ物の影響を測定し、総出力から除去できます。
高周波導電率液体レベル計のプローブは貯蔵タンクに取り付けられ、プローブを通して液体レベルの変化によって引き起こされる高周波信号の変化を取得します。プローブのドライバシールド端は、RF電流が吊り下げ材を介してループを形成するのを防ぎ、測定の精度を保証します。

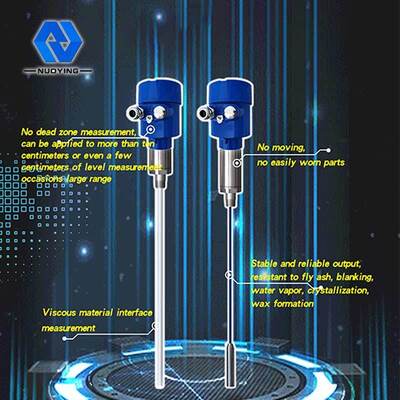

NYSP-M19 RFアドミタンスレベル伝送器 設計上の特徴
1. 独自のドライバシールド回路設計により、吊り下げ防止能力を向上
2. 電源動作範囲: 13～35V DC
3. プローブプロセス温度: -100℃～800℃
4. デッドゾーンなし測定（数センチの材料レベル測定にも適用可能)
NYSP-M19 RFアドミタンスレベル伝送器技術パラメータ
| 製品モデル | NYSP-M19 |
| 代表的な用途 |
導電性液体/界面 |
| プローブタイプ | 絶縁ソフトケーブルPTFE（オプション） |
| 測定範囲 | 3m、20m |
| 電源 | 24VDC |
| 媒体温度 | -40～+150℃ |
| プロセス接続 |
3/4" BSPTねじ（標準）フランジ取り付け（オプション） |
| プロセス圧力 | -0.1～4.0MPa |
| 保護等級 | IP67防爆 |
| 防爆等級 | Exia II CT6（オプション） |
| 信号出力 | 4...20mA/HART/RS485/Modbus... |
| 電気インターフェース | M20*1.5、½"NPT |
注：製品はユーザーの特定の要件に従ってカスタマイズできます。

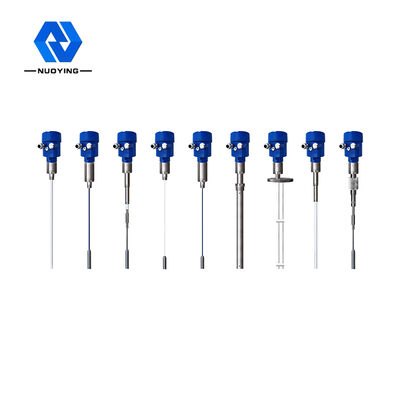

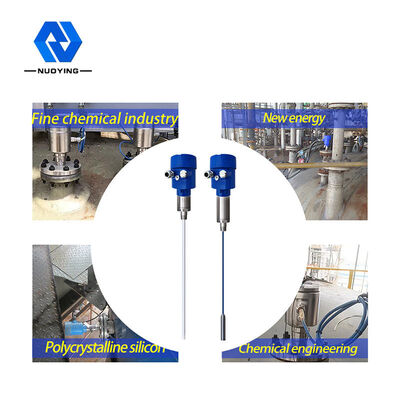

NYSP-M19 RFアドミタンスレベル伝送器 関連画像
