商品の詳細:
|
| 典型的なアプリケーション: | 腐食性 液体、粉塵、固体 | 製品モデル: | NYSP-M17 |
|---|---|---|---|
| アンテナの種類: | ハードロッドタイプ、ソフトケーブルタイプ | アンテナ材質: | PTFE、304、316 |
| 測定範囲: | 3m，20m | 測定プロセス温度精度: | -40~+130℃ |
| 信号の出力: | 4…20mA/HART/RS485/Modbus | 電気インターフェイス: | M20 × 1.5、½ "NPT |

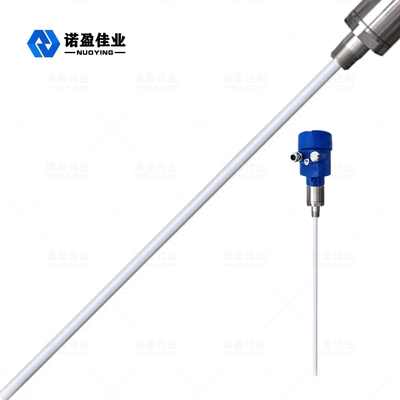

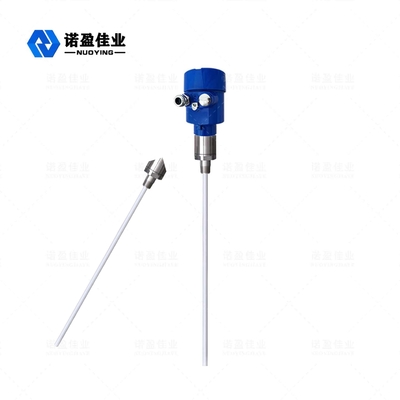

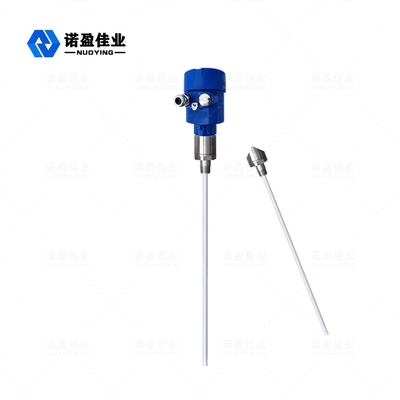

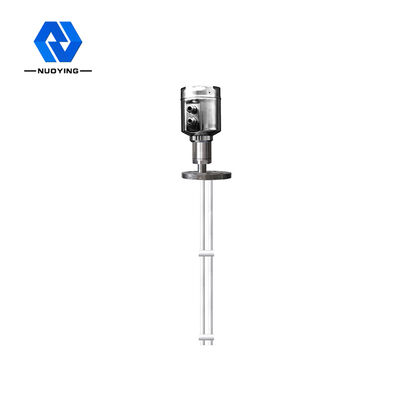

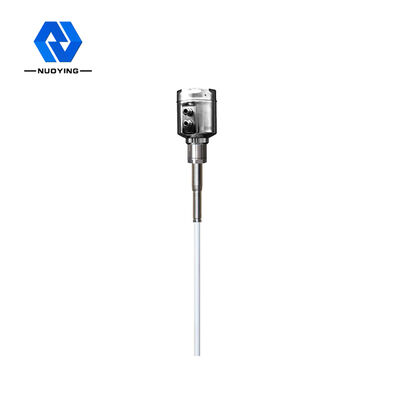

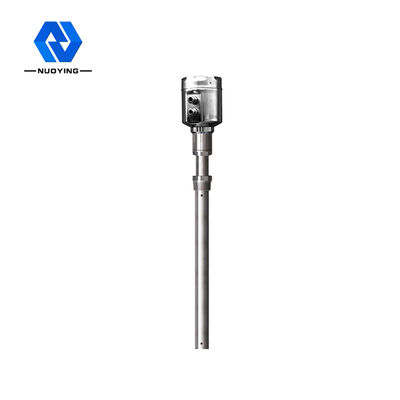

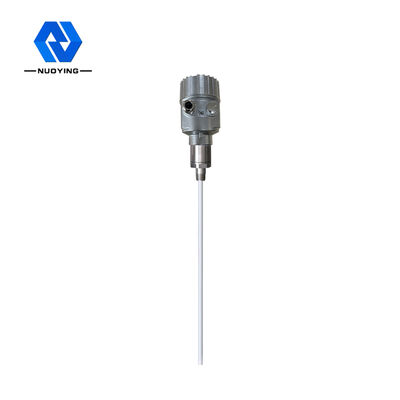

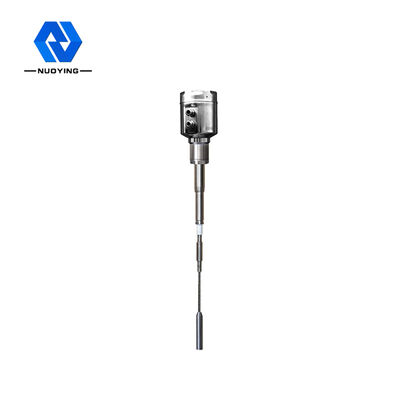

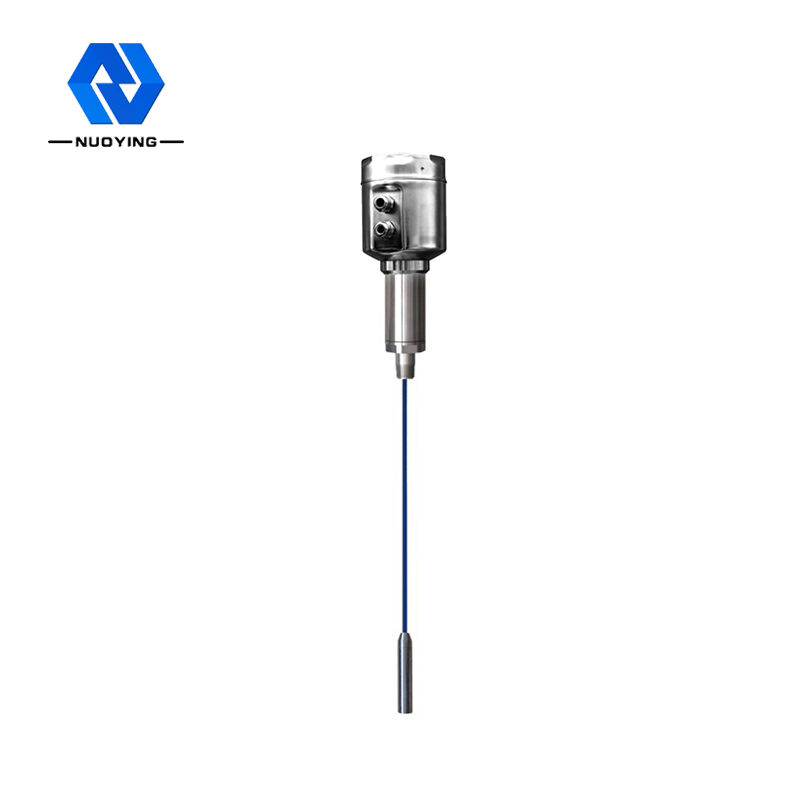

NYSP-M17 測定可能な腐食性液体 RF アドミタンス レベル メーター
NYSP-M17 RFアドミタンスレベルメーターの動作原理
RF アドミタンス レベル メーターは、RF アドミタンスの原理に基づく一種の連続レベル測定製品です。この製品は、安定性が高く、感度が高く、用途が広いという利点があります。従来の静電容量レベルメーターと比較して、モジュール設計を採用しているため、機器を簡単かつ便利にセットアップできます。セットアップが完了したら、通常どおり使用でき、生涯メンテナンスフリーです。設備の稼働状況を可視化し、トラブルにタイムリーに対応できます。また、複雑な産業環境でも安全で信頼性があります。
RF 導電率測定技術は、独自の利点を持つレベル測定技術です。概念は一般的な静電容量測定技術と非常に似ていますが、RF 伝導技術は電子ユニットにドライブ シールド回路とチョッパー回路を追加し、インピーダンスと容量抵抗の独立した測定を可能にします。物理法則の計算によれば、サスペンションのインピーダンスと容量性抵抗は等しいため、サスペンションによって引き起こされる影響を測定し、発振回路の位相シフトによって総出力から除去することができます。
RF 導電率レベル計のプローブをタンク内に設置し、レベル変化による RF 信号の変化をプローブを通して取得します。プローブのドライブ シールドは、RF 電流が吊り下げられた材料を介してループを形成するのを防ぎ、機器測定の精度を保証します。
|
典型的なアプリケーション |
腐食性 液体、粉塵、固体 |
| 製品モデル |
NYSP-M17 |
| アンテナの種類 | フレキシブルケーブル、ハードロッド |
| アンテナ材質 | PTFE、304、316 |
| 測定範囲 | 3m、20m（数百メートルの深井戸測定可能、カスタマイズ可） |
| 測定精度 | 0.05%~0.1%F.S |
| 電源 | DC24V |
| 信号出力 | 4...20mA/HART/RS485/Modbus... |
| プロセス温度 | -40~+130℃ |
| プロセス圧力 | -0.1～1.6MPa、-0.1～4.0MPa、-0.1～6.3MPa |
| プロセス接続 | ねじ、フランジ (オプション) |
| 電気的インターフェース | M20 × 1.5、½ "NPT |
| 保護等級 | IP65、IP67、IP68 (オプション) |
| 防爆グレード | Exia Ⅱ CT6 Ga、Exd Ⅱ CT6 Gb (詳細は証明書を参照) |
注：製品は、ユーザーの特定の要件に従ってカスタマイズおよび設計できます。
NYSP-M17 RF アドミタンス レベル メーターの設計上の特徴
材料の吊り下げを防止する独自のドライブ シールド回路設計により、材料の吊り下げを防止できます。
電源範囲。13~35VDC
適応プローブプロセス温度。- 100℃～800℃
死角測定なし、十数センチメートルから数センチメートルのレベル測定にも適用可能
最大測定範囲は数百メートル、さらには数百メートルに達する可能性があります
粘性物質の界面測定が最大のメリット
フライアッシュ、ブランク、水蒸気、結晶化、ワックス堆積物に耐性のある、安定した信頼性の高い出力
メンテナンス不要、可動部品なし、摩耗しやすい部品なし、定期的なクリーニング、メンテナンス、試運転なし
