商品の詳細:
|
| 典型的なアプリケーション: | 液体、固体塵 | 製品モデル: | NYSP-M16 |
|---|---|---|---|
| アンテナの種類: | ハードロッドタイプ、ソフトケーブルタイプ | アンテナ材質: | PTFE、304、316 |
| 測定範囲: | 3m，20m | 測定精度: | 0.05%~0.1%F.S |
| 信号の出力: | 4…20mA/HART/RS485/Modbus | 電気インターフェイス: | M20 × 1.5、½ "NPT |

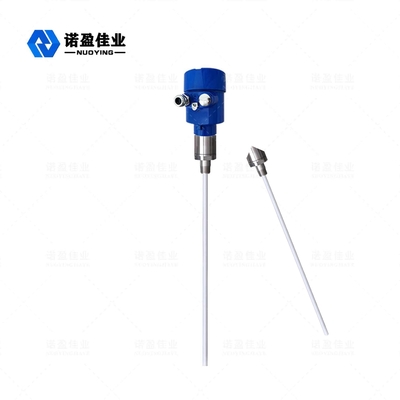

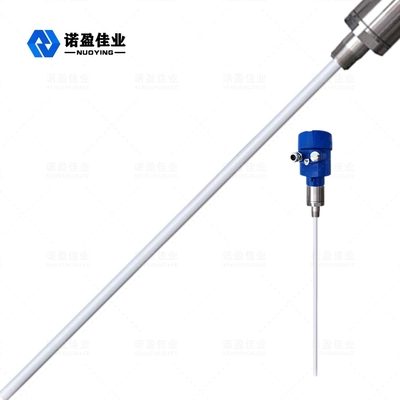

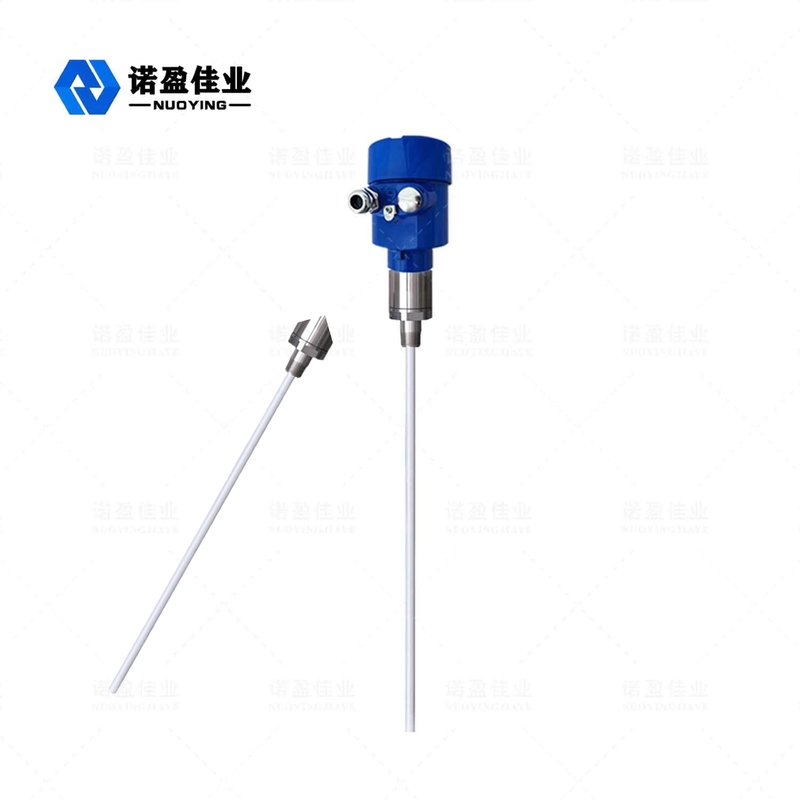

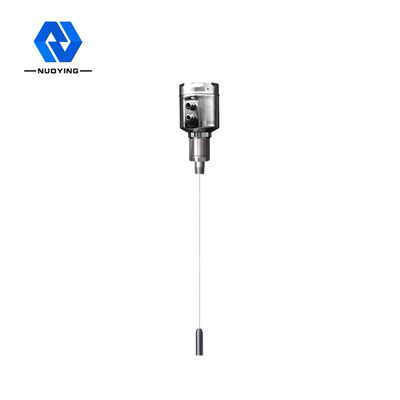

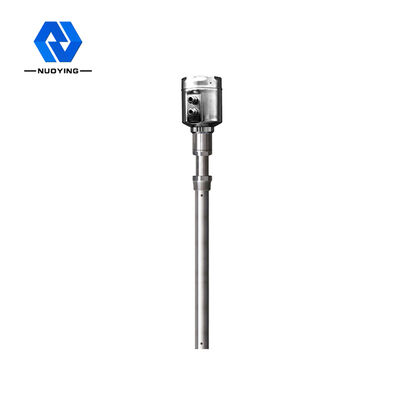

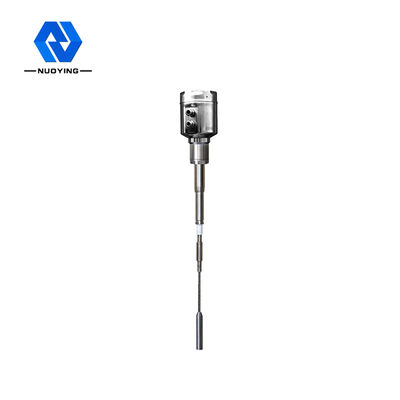

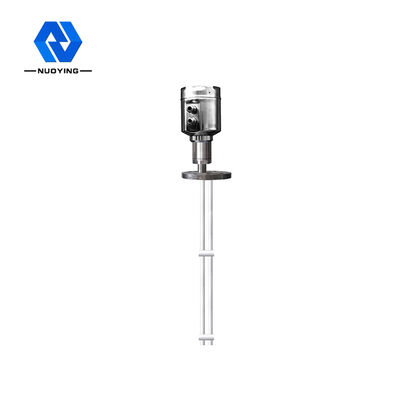

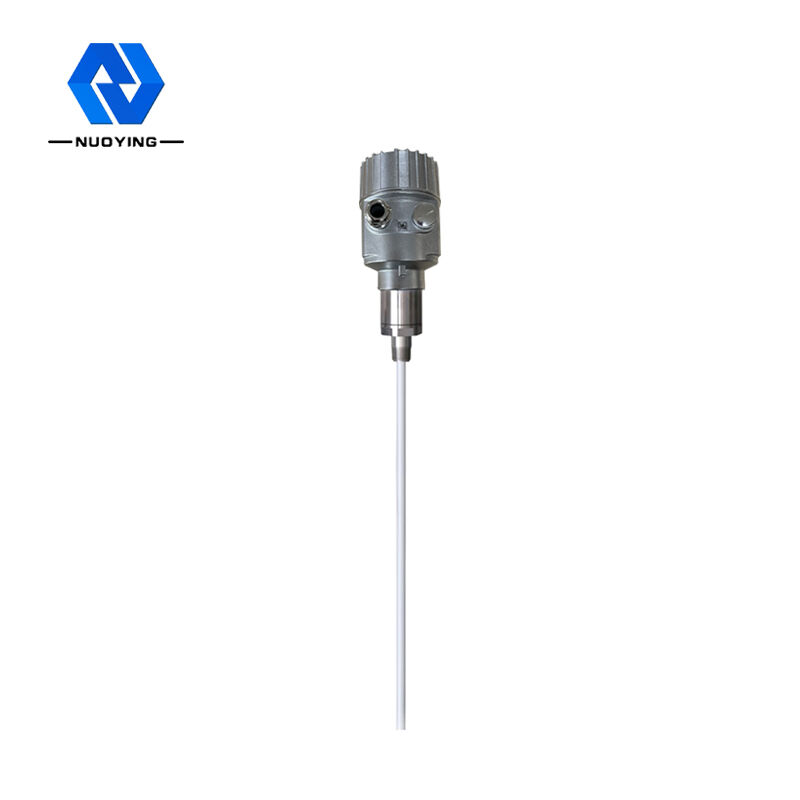

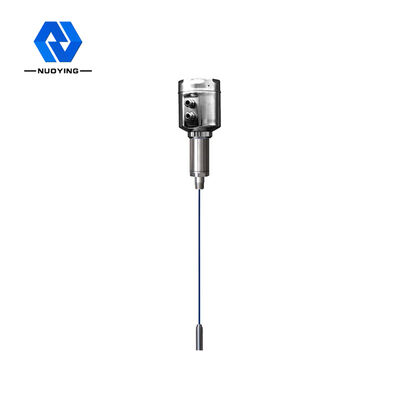

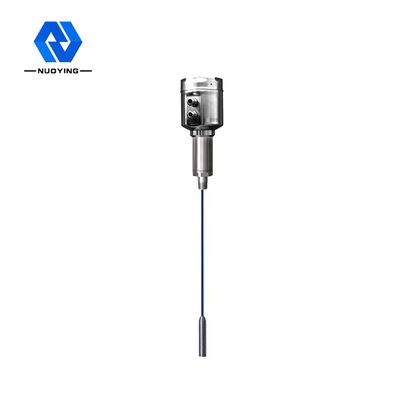

NYSP-M16 アンチ ハング機能 安定した信頼性の高い RF アドミタンス レベル メーター
NYSP-M16 RFアドミタンスレベルメーターの動作原理
RFアドミタンスレベルメータは、RFアドミタンス原理に基づく連続レベル測定製品です。この製品は、安定性が高く、感度が高く、用途が広いという利点があります。従来の静電容量式レベルメーターと比較して、モジュラー設計を使用して機器を簡単かつ便利に設定できます。設定が完了すると、通常どおり使用でき、生涯メンテナンスフリーです。装置の操作を直感的に理解し、トラブルにタイムリーに対処できます。また、複雑な産業の場面でも安全で信頼性があります。
RF アドミタンス測定技術は、独自の利点を持つ材料レベルの測定技術です。概念は一般的な容量測定技術と非常に似ていますが、RF アドミタンス技術は電子ユニットにドライビング シールド回路とチョッパー回路を追加することで、インピーダンスと容量リアクタンスの独立した測定を実現できます。物理法則の計算によれば、吊り下げられた物質のインピーダンスと容量性リアクタンスは等しいため、吊り下げられた物質によって引き起こされる影響を測定し、発振回路の位相シフトを通じて総出力から除去することができます。
RF アドミタンス レベル メーターのプローブは貯蔵タンクに取り付けられており、材料レベルの変化によって引き起こされる RF 信号の変化がプローブを介して取得されます。プローブのドライビング シールド エンドは、RF 電流が吊り下げられた材料を介してループを形成するのを防ぎ、機器の測定の精度を保証します。
|
典型的なアプリケーション |
液体、粉塵、固体 |
| 製品モデル |
NYSP-M16 |
| アンテナの種類 | フレキシブルケーブル、ハードロッド |
| アンテナ材質 | PTFE、304、316 |
| 測定範囲 | 3m、20m（深井戸は数百メートル測定可能、カスタマイズ可能） |
| 測定精度 | 0.05%~0.1%F.S |
| 電源 | DC24V |
| 信号出力 | 4...20mA/HART/RS485/Modbus... |
| プロセス温度 | -40~+130℃,-100~+200℃,-40~+260℃,-50~+500℃ |
| プロセス圧力 | -0.1～1.6MPa、-0.1～4.0MPa、-0.1～6.3MPa |
| プロセス接続 | ねじ、フランジ (オプション) |
| 電気的インターフェース | M20 × 1.5、½ "NPT |
| 保護等級 | IP65、IP67、IP68 (オプション) |
| 防爆グレード | Exia Ⅱ CT6 Ga、Exd Ⅱ CT6 Gb (詳細は証明書を参照) |
注：製品は、ユーザーの特定の要件に従ってカスタマイズおよび設計できます。
NYSP-M16 RF アドミタンス レベル メーターの設計上の特徴
ハング防止材料の独自のドライビング シールド回路設計により、ハング防止材料の能力が向上します。
電源範囲: 13~35VDC
適応プローブの処理温度: - 100 ℃~800 ℃
10cm以上、数cmのレベル測定にも対応可能な不感帯測定なし
最大測定範囲は数百メートル、さらには数百メートルに達する可能性があります
粘性材料の界面測定は、装置の大きな利点です
フライアッシュ、ブランキング、水蒸気、結晶化、ワックスの堆積に強い、安定した信頼性の高い出力
メンテナンス不要、可動部品なし、摩耗しやすい部品なし、定期的なクリーニング、メンテナンス、デバッグなし
