| ブランド名: | NUOYINGJIAYE |
| モデル番号: | NYLD |
| MOQ: | 1個 |
| 価格: | 550-1000 |
| 支払条件: | T/T |
| 供給能力: | 1ヶ月あたりの500pcs |

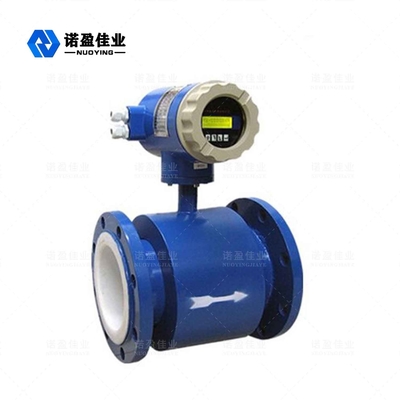

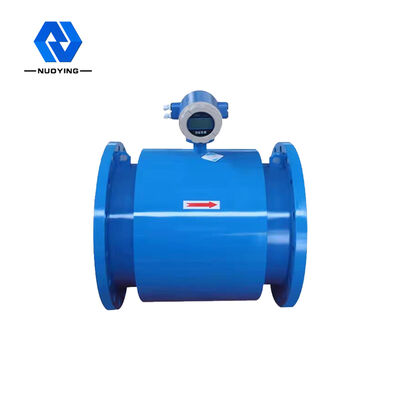

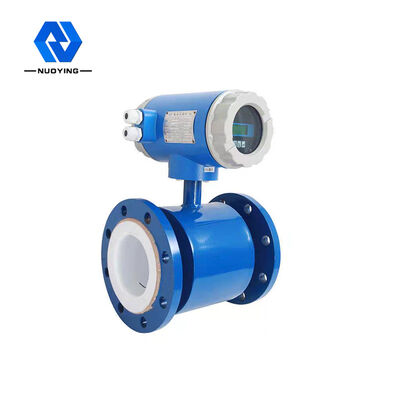

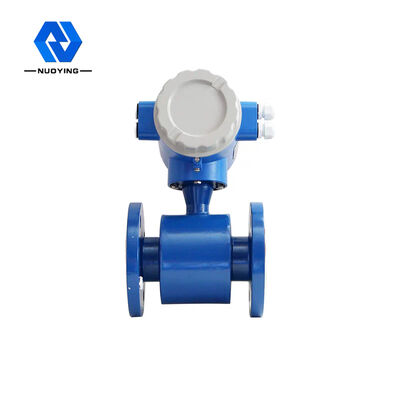

高精度・信頼性 ニールド・パイプライン 電磁気流量計 流量阻害部品なし
高圧耐性ナイルドパイプライン 電磁流量計 複数の出力 動作原理
パイプライン電磁流量計は,高精度と信頼性のある流量計の一種である.閉じたパイプラインにおける導電性液体およびスローの流量量を測定することができる.その測定原理は,ファラデイの電磁誘導法則に基づいていますつまり,導電液が磁場内の磁線を切ると,導体内に誘発された電動力が生成される.
E=KBVD
K: 計器定数 B: 磁気誘導強度
V: 測定管の横断面の平均流量
D:測定管の内径
流量測定では 流量方向に垂直に磁場を通って流れる伝導液体の流れは,平均流量に比例する電圧信号を誘発する (i誘発電圧信号は,液体と直接接触する2つの電極によって検出され,ケーブルを通して増幅器に送信され,最後に,統一電流出力信号に変換される.
パイプライン電磁流量計 デザインの特徴
◎ 液体の密度,粘度,温度,圧力,伝導性の変化によって測定精度は影響を受けません.
◎ 測定管には流れを阻害する部品がないし,圧力が減らないし,直線管の断面の要求も低い.

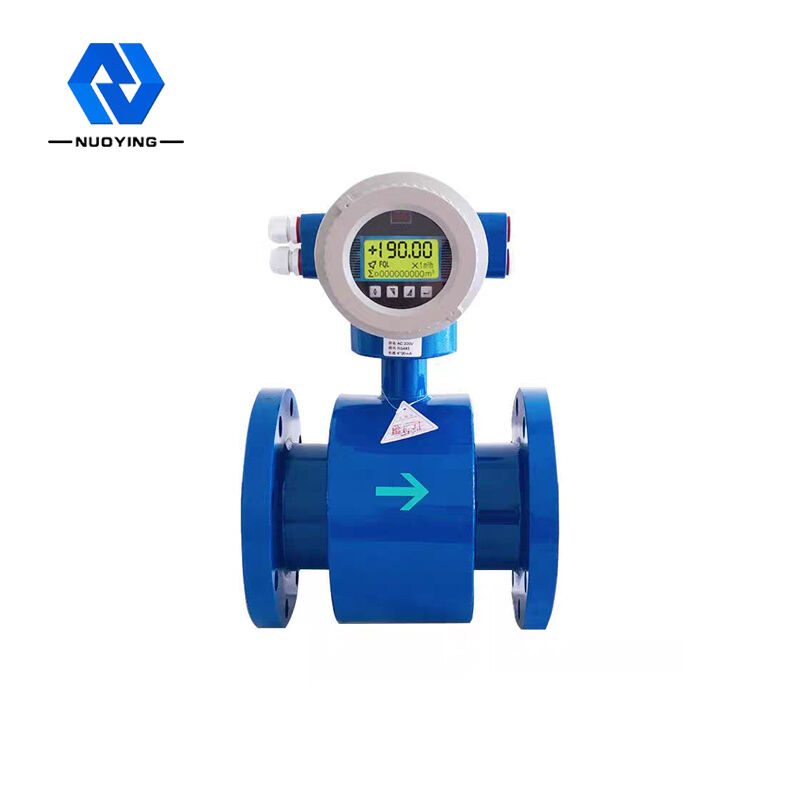

◎ 変換器は液晶バックライトディスプレイを採用し,直接日光や暗い部屋で読みやすくします.
赤外線タッチキーを使ってパラメータを設定すると,厳しい環境でコンバーターのカバーを開けない状態で安全に設定できます.
◎ 流量計は,前向き,逆向き,総差の3つの統合器を持つ二方向測定システムであり,前向きと逆向きの流量を表示することができます.
◎ 複数の出力があります:電流,パルス,デジタル通信,HART
◎ 変換器には自己診断アラーム出力,空荷検出アラーム出力,流量上限と下限アラーム出力,バッチ制御などの機能があります.
◎ 一般的なプロセス検出だけでなく,パルプ,紙パルプ,ペースト液体の測定にも使用できます.
◎ 高電圧電磁流量計は高圧と負圧に耐えるPFAスクリーン内膜技術を採用し,特に石油化学および鉱物産業で使用されています.
◎ 防爆装置は,対応する防爆場所に使用できます.
パイプライン電磁流量計技術パラメータ
| 典型的な応用 | 典型的なパイプラインにおける液体流量の測定 | |
| 定数直径 | DN6mm~DN3000mm | |
| 名指圧 | 0.6~4.0MPa (特殊圧力がカスタマイズ可能) | |
| 測定範囲 | 1500流量設定 < 15m/s | |
| 測定精度 | 0標準設定は0.5%,0.3%または0.2%オプション | |
| コーナー材料 | ポリクロロプレンゴム,ポリウレタンゴム,シリコンフローアゴム,PTFE,パーフローアエチレンプロピレン (F46) とPFA | |
| 電極形 | スタンダード・スクレイパー・交換可能な形式 | |
| 電極材料 | 16ハステロイB,ハステロイC,チタン,タンタル,プラチナ/イリジウム合金,不?? 鋼で覆われたウランガムカービード | |
| 中気温 | 統合型 | -20°C~+70°C |
|
スプリットタイプ |
ネオプレン内膜とポリウレタン内膜 -20°C~+60°C | |
| PTFE,PFA,F46,シリコン・フローアゴム内膜 40°C~+180°C | ||
| 環境温度 | -25°C~+60°C | |
| 環境湿度 | 5~100%RH (相対湿度) | |
| 電源 | AC220V50Hz/DC24V/3.6V | |
| 電力消費量 | < 15W | |
| 出力信号 | 周波数,アラーム,パルス出力 | |
| 通信モード | RS232CまたはRS485シリアル通信インターフェイス,HART通信プロトコル,雷保護記録 (10年) | |
| 停止保護 | 内部設計で,16回電源を消す時計が搭載されている. | |
| カウンター | 合計正,合計逆 | |
| マッチング精度 | 指定値の ± 0.5%, ± 0.3% または 0.2% を選択できます. | |
| 減圧時間 | 連続変数 0~100s (90%) から選択可能 | |
| ダイレクト導電性 | ≥ 20us/cm | |

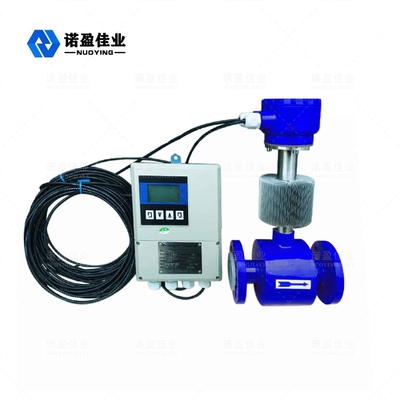

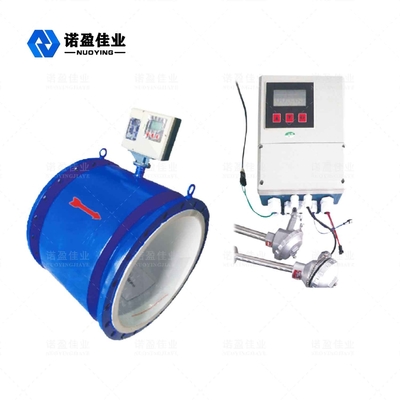

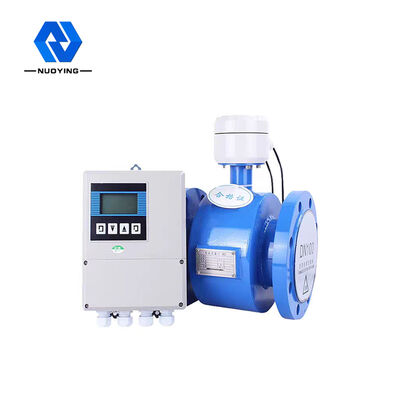

| 構造型 | オールインワン,分割,浸水,爆発防止 | |
| 保護クラス | IP65,IP67,IP68 (オプション) | |
| 防爆クラス | Exia IICT5 Ga,ExdICT5 Gb (詳細については証明書を参照) | |
※ 注: 製品が特定の要件に応じてカスタマイズされ設計することができます.
パイプライン電磁流量計 製品 申請
鉄鋼,電力,石油,化学工業,石炭,金属,鉱物,紙製造,水道,水道,食品,医薬品など様々な産業で広く使用されています.
