NH93420 入力タイプ水位圧力変換器 HART セラミックダイヤフラム

NH93420 入力タイプ水位圧力変換器 HART セラミックダイヤフラム

NH93420 液面トランスミッター圧力センサートランスミッター

NH93420 シリーズ液面トランスミッターは、圧力トランスミッター技術の拡張と開発であり、異なる高さでの液体の異なる比重によって生成される圧力間の線形関係の原理に従って、水、油、およびペーストの量の正確な測定と伝達を実現します。液体の高さ、重量。

NH93420 液面計技術パラメータ

※ ノート：製品することができますカスタマイズされたに特定の要件のユーザー！

NH93420 液面計 オペレーティング 原理

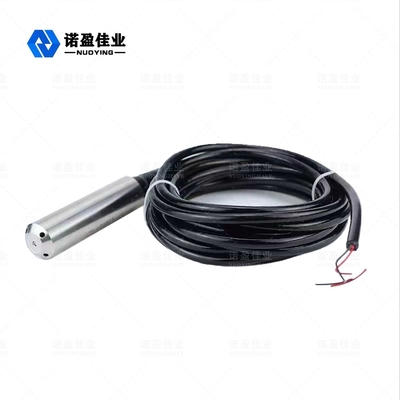

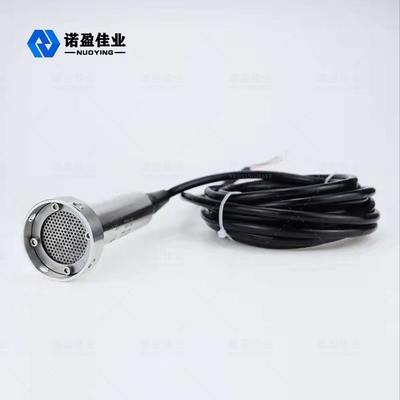

液面トランスミッターは、キャピラリー ホースに組み込まれた特殊なガス ガイド ケーブル、コンプレッション ジョイント、およびプローブで構成されています。レベルゲージのプローブは、底部にダイアフラムが付いたステンレス鋼のコアと、穴の開いたプラスチック製のシェルで構成されています。液面測定はプローブヘッドの静水圧と実際の大気圧との差であり、セラミックセンサー（ステンレス鋼フィルムに取り付けられています）と電子部品が圧力差を4〜20mAの出力信号に変換します。 .
静水圧式液面発信器を測定液のある深さまで入れると、センサーの圧力式は次のようになります。 * g.
同時に、液体の圧力がガス伝導ステンレス鋼を介してセンサーの正圧チャンバーに導入され、次に液体表面の大気圧がセンサーの負圧チャンバーに接続され、対抗します。センサ裏面の Po を測定し、センサの測定圧力を PA-Po= p・g・h とします。
液体の密度が均一であれば、静圧差は液面の高さに比例します。

NH93420 液面計 設計上の特徴

• 簡単なインストール、使いやすい、強力な互換性。
• 容器内の液体媒体の液面や界面の測定に適しています。フィールド表示に加え、リモート送信機、警報スイッチ、完全検知機能も装備可能。
• 新しい表示、直感的な読み取り、人目を引く、インジケーターの方向の観察は、ユーザーのニーズに応じて変更できます。
• 貯蔵タンクの高さに制限されない広い測定範囲。
• 表示メカニズムは、テスト対象の媒体から完全に分離されており、優れたシール性能、高い信頼性、および安全な操作を備えています。
• シンプルな構造、簡単な設置、簡単なメンテナンス、耐食性、電源不要、防爆。
• 高品質のセンサー感度、高速な応答速度、微妙な変化の流れまたは静的な液体レベルを正確に反映し、高い測定精度。
• 本質安全防爆、絶縁防爆性能を備え、様々な危険場所で使用できます。
• ブロッキング防止設計により、ペースト媒体の液体レベルの測定を実現できます。
• 100%等尺目盛、LED、LCDの3種類の表示ヘッドで現場での読み取りに大変便利です。
• 4-20mA DC 2線式信号伝送、強力な干渉防止能力、長い伝送距離。
• 精度、長期安定性の動作条件の範囲内で機器を保証するために、細かい独自のゼロ、フルレンジ、非線形補償。
• 圧力センサーは液体レベルの圧力を直接感知し、メディアの泡立ち、沈着の影響を受けません。
