| ブランド名: | NUOYINGJIAYE |
| モデル番号: | NYSP-M22 |
| MOQ: | 1 PC |
| 価格: | $400~$800/pc |
| 支払条件: | T/T |
| 供給能力: | 1000 PC/月 |

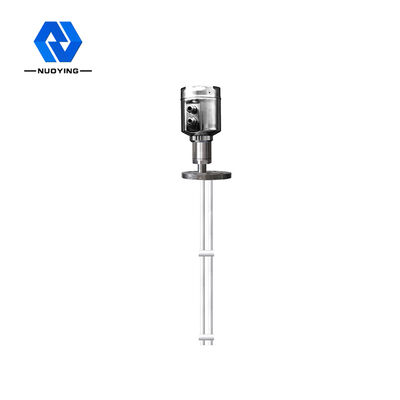

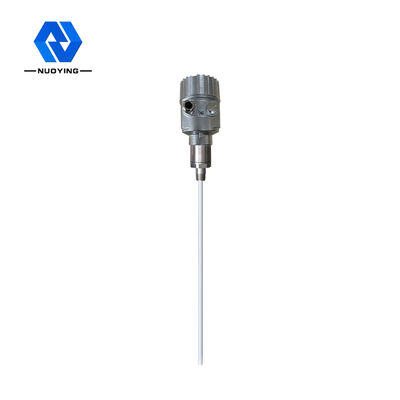

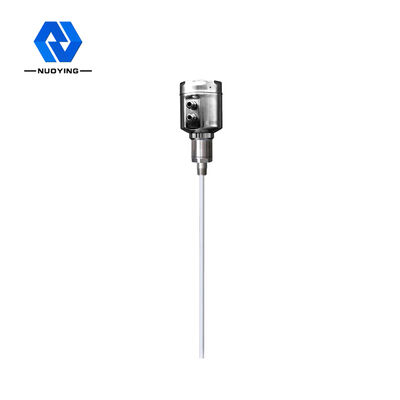

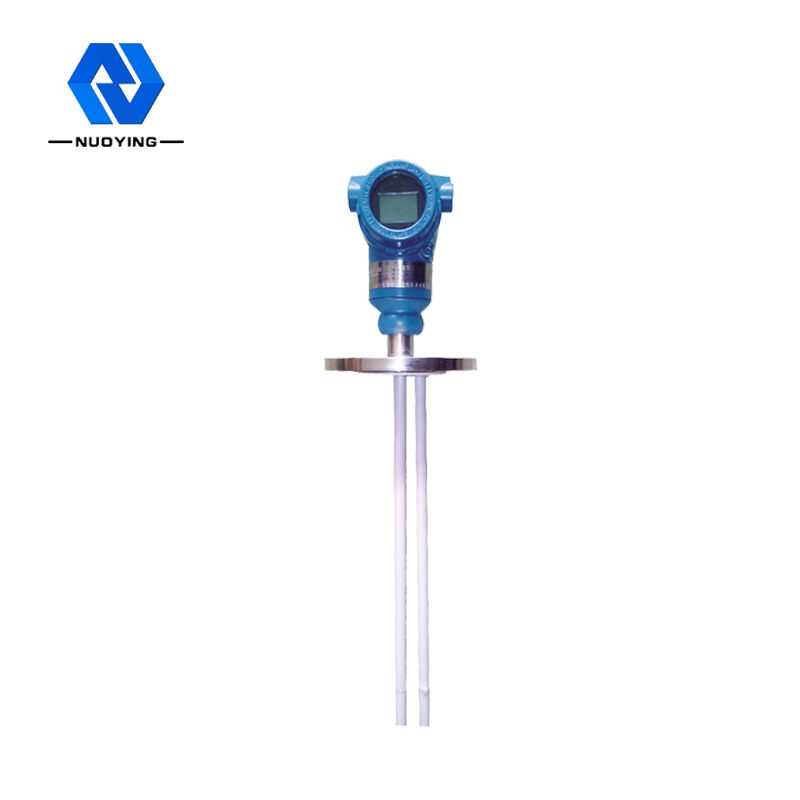

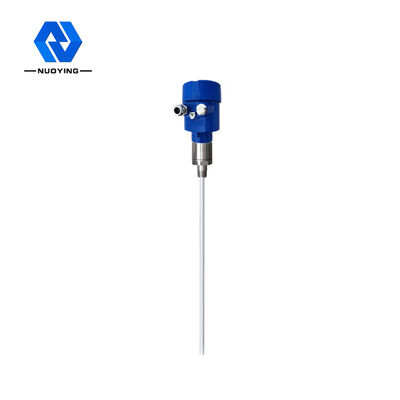

低介电常数液体用NYSP-M22 RF导纳液位变送器
低介电常数液体用NYSP-M22 RF导纳液位变送器工作原理
RF导纳液位计主要由检测部分和传输部分组成。检测部分包括探头、保护套等；传输部分包括调制驱动放大器、滤波阻尼环节、限压限流及电压电流转换电路等。根据电桥原理，液位升高引起的电容增加导致电桥失衡。同时，与电桥失衡量成正比的解调器输出电压经过滤波放大、输出阻尼，并转换成与液位成正比的电压/电流4-20mA电流信号。无论是射频电容式液位计还是射频导纳式液位计，都能准确测量介质的液位，但与普通射频电容式液位计相比，射频导纳式液位计更适合测量物料的液位，因为它能很好地处理挂料对物料液位测量的影响。
设计特点低介电常数液体用NYSP-M22 RF导纳液位变送器
●抗挂料：独特的驱动屏蔽电路设计，提高了抗挂料能力
●供电范围：供电工作范围：13~35VDC
●探头工艺温度：-100℃~800℃
●无盲区测量，可适用于几十厘米甚至几厘米的超大范围物料液位测量场合
●最大测量范围可达百米甚至数百米
●粘稠物料界面测量是本仪表的一大优势
●输出稳定可靠，耐飞灰、落料、水蒸气、结晶和蜡
●无运动部件，无易损件，无需定期清洗、维护和调试
技术参数低介电常数液体用NYSP-M22 RF导纳液位变送器
| 典型应用 | 液体（腐蚀性、导电性、低介电常数、搅拌、界面、电脱水、粘稠、深井、超量程等场合） |
| 粉尘（导电性、绝缘性粉末等） | |
| 固体（导电性、绝缘性、超高温绝缘性固体等） | |
|
产品型号 |
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
天线形式 |
软缆、绝缘软缆、非绝缘软缆、硬杆、绝缘硬杆、两端绝缘硬杆、圆柱形硬杆 |
| 天线材质 | PTFE、304、316 |
| 测量范围 | 3m、20m（深井可测数百米，可定制） |
| 波长 | 635-650mm |
| 测量精度 | 0.05%~0.1%F.S |
| 供电电源 | 24VDC |
|
信号输出 |
4...20mA/HART/ RS485/Modbus… |
| 过程温度 | -40~+130℃、-100~+200℃、-40~+260℃、-50~+500℃ |
| 过程压力 |
-0.1~1.6MPa、-0.1~4.0MPa、-0.1~6.3MPa |
| 过程连接 | 螺纹、法兰（可选） |
| 电气接口 | M20*1.5、½″NPT |
| 防护等级 | IP65、IP67、IP68（可选） |
| 防爆等级 | Exia II CT6 Ga、Exd II CT6 Gb（详见证书） |
※注：产品可根据用户具体要求定制。
