商品の詳細:
|
| 典型的なアプリケーション: | 低い比誘電率の液体 | アンテナ材料: | バレルの堅い棒 |
|---|---|---|---|
| 電源: | 24 VDC | 中型の温度: | -40~+200℃ |
| プロセス圧力: | -0.1~8.0MPa | プロシージャ連結: | 糸、フランジ（任意） |
| 保護のレベル: | IP6 7 | 耐圧防爆分類: | ExiaIICT6 （任意） |
| ハイライト: | バレルハードロッド RF レベルトランスミッタ、低誘電率 RF 液体トランスミッタ,Low Dielectric Constant RF Liquid Transmitter |
||

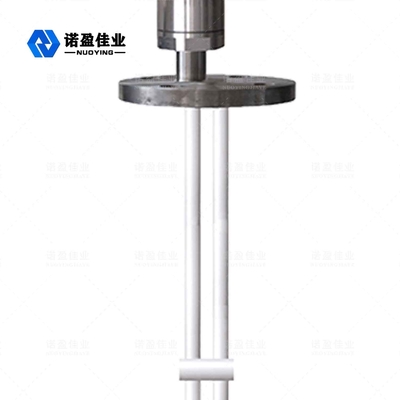

NYSP-M21 低誘電率液体用RFアドミタンスレベルトランスミッタ
低誘電率液体用 NYSP-M21 RF アドミタンス レベル トランスミッタの動作原理
RFアドミタンスレベルメータは、主に検出部と送信部で構成されています。検出部には、プローブ、保護ケースなどが含まれます。、モジュレーションドライブアンプ、フィルターダンピングリンク、電圧制限および電圧電流変換回路など。同時に、ブリッジの不平衡に比例する復調器の出力電圧がフィルタリングされて増幅され、出力が減衰され、電圧/電流に変換されます。レベルに比例する 4 ～ 20mA の電流信号。高周波静電容量レベル計でも高周波アドミタンスレベルメーターでも、媒体のレベルを正確に測定できますが、通常の高周波静電容量レベルメーターと比較して、高周波アドミタンスレベルメーターは媒体の測定に適しています。マテリアル レベル、マテリアル レベル測定に対する吊り下げマテリアルの影響は適切に処理されます。
設計上の特徴NYSP-M21 低誘電率液体用 RF アドミタンス レベル伝送器の
◎ 吊り下げ防止: 独自の駆動シールド回路設計により、吊り下げ防止能力が向上します。
◎電源範囲：電源動作範囲：13～35vdc
◎プローブ処理温度：-100℃～800℃
◎不感帯測定がなく、10cm以上、数cmの広範囲の物量測定に適用可能
◎最大測定範囲は数百メートル、さらには数百メートルに達する可能性があります
◎粘性物質界面測定はこの装置の大きな利点です
◎飛灰、落下物、水蒸気、結晶化、ワックスに強い、安定した信頼性の高い出力
◎動かない、消耗しやすいパーツがない、定期的なクリーニング、メンテナンス、デバッグが不要
技術パラメータNYSP-M21 低誘電率液体用 RF アドミタンス レベル伝送器の
| 典型的なアプリケーション | 液体（腐食、導電性、低誘電率、撹拌、界面、電気脱水、粘性、深井戸、超広範、その他） |
| ほこり（導電性、絶縁粉など） | |
| 固体（導電性、絶縁性、超高温絶縁性固体など） | |
|
製品モデル
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
アンテナ形状
|
軟質ケーブル、絶縁軟質ケーブル、非絶縁軟質ケーブル、硬質棒、絶縁硬質棒、両端絶縁硬質棒、円筒硬質棒 |
| アンテナ材質 | PTFE、304、316 |
| 測定範囲 | 3m、20m（深井戸は数百メートル測定可能、カスタマイズ可能） |
| 波長 | 635～650mm |
| 測定精度 | 0.05%~0.1%FS |
| 電源 | DC24V |
|
信号出力 |
4...20mA/HART/RS485/Modbus…. |
| プロセス温度 | -40~+130℃、-100~+200℃、-40~+260℃、-50~+500℃ |
| プロセス圧力 |
-0.1~1.6MPa、-0.1~4.0MPa、-0.1~6.3MPa |
| プロセス接続 | ねじ山、フランジ（選択可能） |
| 電気的インターフェース | M20*1.5,½″NPT |
| 保護レベル | IP65、IP67、IP68(選択可能) |
| 防爆グレード | Exia II CT6 Ga、Exd II CT6 Gb(詳細は証明書を参照) |
※注：製品は、ユーザーの特定の要件に応じてカスタマイズできます。
