NYLL-CH 1.6MPa 2.5Mpa 電磁式水流量計の呼び径

NYLL-CH 1.6MPa 2.5Mpa マグ水流量計呼び径電磁

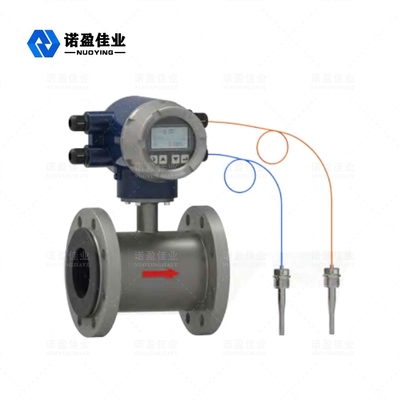

NYLL-CH電磁ヒートメットr

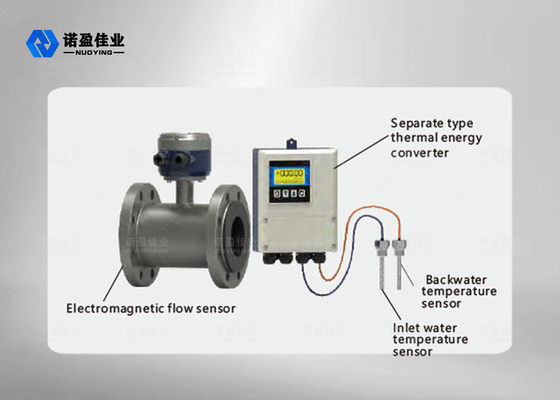

NYLL-CH 電磁熱量計は、インテリジェント ビルの分散型エネルギーおよび熱交換ステーションの特別な用途向けに設計されており、流量と冷気と熱量を直接測定できます。追加の流量積算器と Pt1000 は必要ありません。低コストで簡単に設置できます。電磁流量センサーは、伝熱流体の流量を検出するための電磁熱量計として使用され、高精度、広い適用範囲、および便利で簡単なオンライン校正の機能を備えています。

NYLL-CH電磁ヒートメットr技術パラメータ

NYLL-CH電磁ヒートメットrパフォーマンス パラメーター

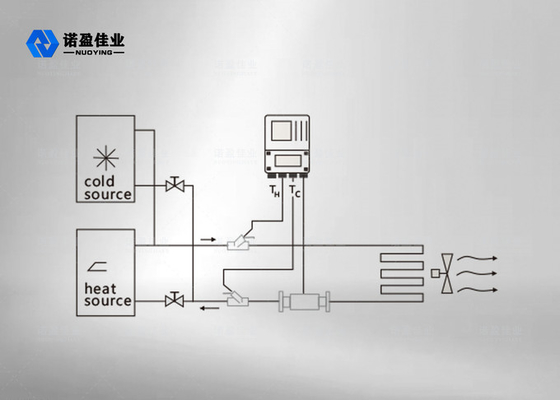

NYLL-CH電磁ヒートメットr 動作原理

熱源から供給された温水（冷水）は、温度の高い（低い）熱交換システム（ラジエータ、熱交換器、それらで構成される複合システム）に流入し、低い（高い）温度で流出します。熱交換を通じてユーザーに放出または吸収されます（注：このプロセスには、加熱システムと冷却システムのエネルギー交換プロセスが含まれます）。

水が熱交換システムを流れるとき、システムによって放出または吸収された熱量は、フロー センサーによる流量 gτiven と空気温度センサーによって与えられたバックウォーターの温度に基づいて、計算機によって計算され、表示されます。そして水流が通過する時間。

Q = ∫ q ×Δh × dτ = ∫ ρ ×qv ×Δh ×dτ

Q:システムによって放出または吸収される熱の量、Jor kWh;Qm: 熱量計を流れる水の質量、kg/h;

Qv; 熱量計を流れる水の体積流量、m3/h;P：熱量計を流れる水の密度、kg / ms;

△h: 熱交換システムの入口温度と出口温度における水のエンタルピー差、J/kg;

T: 時間、h;

NYLL-CH電磁ヒートメットr 設計上の特徴

◎寒暖の測定：変換器は寒暖を直接測定する機能を持ち、2つの標準Pt1000を装備しています。設置を容易にし、購入と設置のコストを削減するために、冷熱流量計を装備する必要はありません。
高い信頼性: EMC、安全性、高温および低温などの厳格なテストを経て、国家標準 GB/T17616、GB/2423、GB/T16499 よりも高くなっています。
◎高速応答：32BitMCU、24BitADC、および最適化されたフィルタリングアルゴリズム、高速応答、正確で安定した測定データを使用し、機器が一致する場合の測定と制御に適しています。
◎接地電極：NONCONの特許技術により、測定部の測定バランスを整え、接地不良による測定誤差をなくし、長期的な測定精度を確保します。材料費と設置費を削減するためにアースリングを装備する必要はありません。
◎ 別の IP68 技術: 特別に詳細な IP68 設計技術を使用し、特別に輸入された IP68 シーラント、特別な IP68 ケーブル、および複数の IP68 シール設計を使用して、別の IP68 センサーの結露を防ぎます。
◎ 高い信号対雑音比: センサーは高い信号対雑音比技術を使用しています。変換器は低騒音・高精度の部品と設計技術を採用し、最小流量の測定を容易にしています。
◎低電力設計;最適化された励磁回路設計により、従来の電磁流量計と比較して消費電力を3倍以上削減し、多くのアプリケーションで省エネを実現できます。
◎中国語表示：理解と操作が容易な中国語表示LCD画面を使用
◎最適化された電源技術：最適化された電源設計、成熟した信頼性の高い技術、高い変換効率、および信頼性の高い長期使用を使用します。

◎迅速な配線：安定した信頼性の高い長期測定を保証するために、高速で便利で信頼性の高い国際的な最高のブランドの端子台を使用してください。
◎出力信号：標準RS-485、（4-20）mA、周波数/パルス、高速出力応答を装備し、ポートには雷保護などの保護対策が施されています。
