商品の詳細:
|
典型的なアプリケーション: | 特にStrongeの腐食性の液体のために | 製品モデル: | NYCSUL-501 |
---|---|---|---|
インストール方法: | 糸、フランジ | 測定範囲: | 6m、20m |
アンテナ材料: | PTFE、304、316 | プロセス温度: | -184 | +260°C |
プロセス圧力: | -0.1 | 1.6MPa | 信号の出力: | 4-20 mA /HART/RS485/Modbus |
ハイライト: | RFキャパシタンス液面計、20m液面計、フランジ液体RFアドミタンスレベルトランスミッタ,20m Liquid Level Meter,Flange Liquid RF Admittance Level Transmitter |

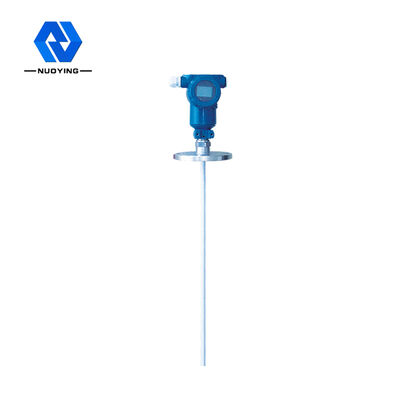

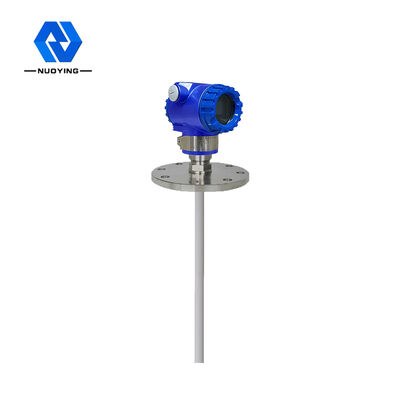

高い安定性と信頼性 RF キャパシタンス 液体レベルメーター各種液体用途
複数のプローブの種類と材料取り付けが簡単な RF キャパシタンス液面計〇動作原理
RF静電容量技術に基づいています。プローブに無線周波数を適用し、継続的な分析を通じて周囲の環境の影響を判断します。各材料には独自の誘電率があり、空気の伝導率とは異なるためです。プローブが材料に接触すると、小さな容量シフトによって反映される総インピーダンスが変化します。通電されたプローブと容器の壁がコンデンサのように一緒に形成されるため、プローブの絶縁体と周囲の空気は誘電体になります。空気 (誘電率 1.0) を他の物質 (誘電率 > 1.0) に置き換えると、容量値の変化によりインピーダンスが変化します。この影響は回路によって測定され、感度設定 (回路) によって確立された基準データと比較されます。
さらに、RFアドミタンス技術にDriving-Shieldとチョッパー回路を追加することで、インピーダンスとキャパシタンスの分離測定を実現できます。このように、RF アドミタンス レベル メーターは、測定プロセス中に材料の影響をぶら下げて誤解を招くことを回避できます。これにより、測定精度が保証されます。
RF キャパシタンス液面計の設計上の特徴
★ 統合されたモジュラーコンバーターとセンサー、可動部品なし、高い信頼性と強力な干渉防止機能
★ 複数のプローブ形状、複数のプロセス接続形状、複数の製造材料など、より幅広い適用性もカスタマイズ可能
★ インストールとデバッグが簡単で、メンテナンスが便利です。
RFキャパシタンス液面計技術パラメータ
典型的なアプリケーション | 液体、特に強腐食性液体 |
製品モデル | NYDR-3051 |

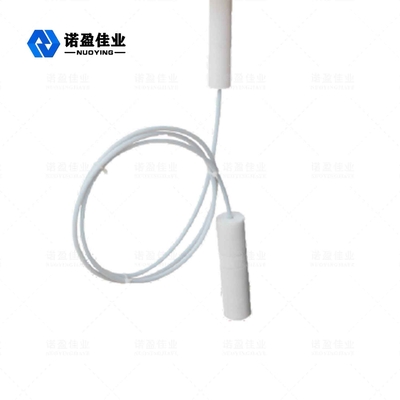

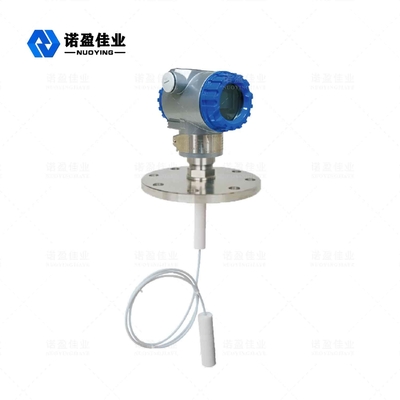

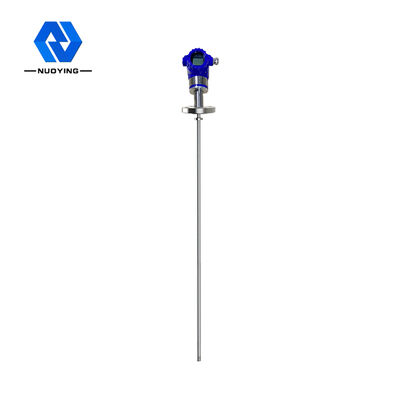

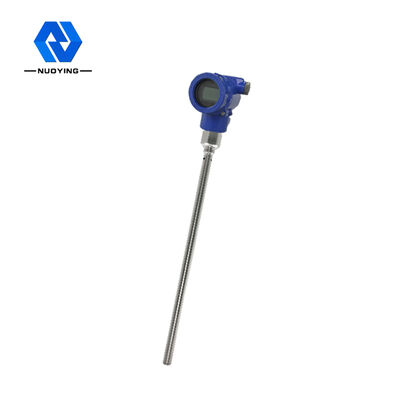

アンテナの種類 | ソフトケーブル、ハードロッド。 |
アンテナ材質 | PTFE、304、316 |
測定範囲 | 6m、20m |
時間遅延 | 0~30秒連続調整可能 |
プロセス温度 | -184~+260℃ |
プロセス圧力 | -0.1~1.6MPa |
プロセス接続 | ねじ、フランジ |
電気的インターフェース | M20×1.5、1/2" NPT |
供給電力 | DC24V |
信号出力 | 4-20mA/HART/RS485/Modbus |
保護等級 | IP65、IP67、IP68(オプション) |
防爆グレード | Exia II CT6 Ga、Exd II CT6 Gb (証明書の詳細) |

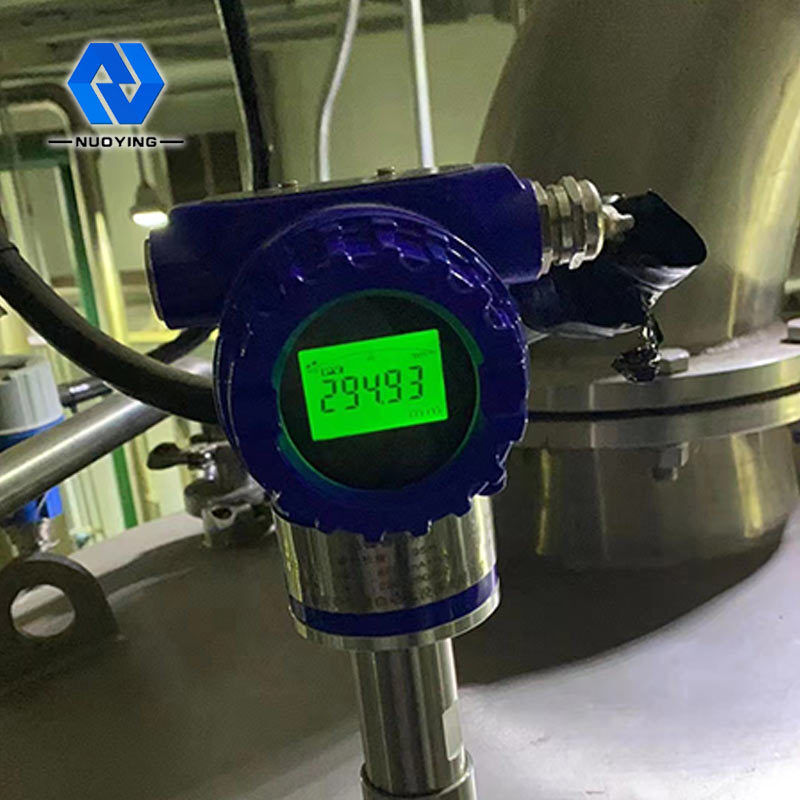

RFキャパシタンス液面計製品の用途
静電容量式レベルメーターは、開放容器または圧力容器内のほぼすべての強力、弱い、または非腐食性の媒体の連続レベル測定に使用できます。広く使用されている: 石油、化学、肥料、冶金、天然ガス、発電所、機械、製造、製薬工場、下水処理、食品、その他の液体レベルの検出と制御の産業。
