商品の詳細:
|
中くらい: | 腐食性、きれいな、乾燥したガス | 範囲: | 300-3000SLPM |
---|---|---|---|
正確さ: | フル・スケール±1%of | 反応時間: | 3sよりよい |
時間の予備加熱: | <15min | 口径測定の状態: | 0℃&101325Pa |
動作温度: | 55℃への5 | Maxmiumの働き圧力: | 3 MPaG |
ハイライト: | 300 SLPM デジタル ガス マス フロー メーター、マス フロー メーター NY-M030,Mass Flow Meter NY-M030 |

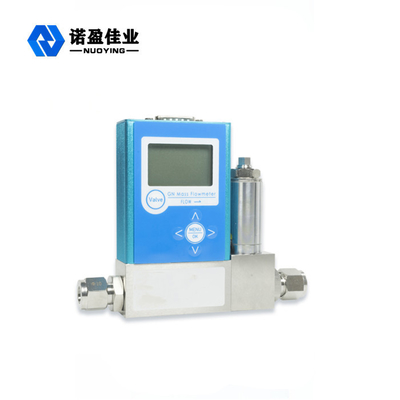

NY-M030シリーズ デジタルマスフローコントローラー ±1%of full scale 腐食性、クリーン、ドライガス
説明

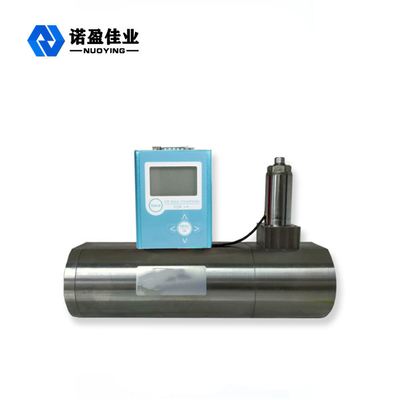

NY-M030シリーズ デジタル表示 大流量ガス マスフロー
コントローラーは、マスフローセンサー、サーマルエレメント、
マスフローコントローラ調整弁とアンプ回路。それは使用しています
熱伝導を変化させるために熱を伝達する流体の流れ
キャピラリー温度分布測定の分布効果。
原理は温度差の原理を利用することです
キャピラリー熱伝達前後の熱量測定による測定
ガスの質量流量は、によって測定された流量信号を増幅します
センサーを設定し、設定電圧と比較して使用します。
得た差にドライブ。調整弁を制御し、
チャネルを通る流れの閉ループ制御
設定されたフローに等しい。
特徴
● 熱の原理を利用して、ガスの質量流量は周囲温度と圧力の変化の影響を受けません。
●管状のシャント原理、範囲の変更と設置が簡単。
● 優れたセンサー パッケージは、外部温度変化の感度を低下させます。
● 測定および制御範囲は大きく、最大フルスケールは 3000ln/min に達することができます
●ウォームアップ時間が短く、ゼロドリフトが小さく、計測・制御精度が高く、微少流量の計測・制御に適しています。
● 2次計器やPLCを介して計器と通信でき、操作が簡単です。
● 高精度: 1% 以上
●広い測定範囲:2~100%
● 3 秒を超える高速応答時間
●各種ガスに使用可能
● 混合ガス校正の編集が可能
産業用アプリケーション
●大学・研究機関 ●自動車製造
● 環境モニタリング ● 太陽光発電
● 真空産業とコーティング ● 燃料電池
● 工業炉 ● 計測校正
●半導体
●プロセスガス測定
精度のアップグレード
範囲:300~3000SLPM
その中で : 300-3000 SLPM 範囲、次のインジケーターがアップグレードされます。
質量流量常用精度:フルスケールの±1%(最大値)
マスフロー精度:フルスケールの±1%(最大値)
再現性 : ±(読み値の 0.1% + フルスケールの 0.02%)
質量流量ゼロドリフト: フルスケールの ± 0.2%
質量流量スパン ドリフト: フル スケールの ± 0.3%
パフォーマンス
中程度の要件: 腐食性、クリーン、乾燥ガス
媒体の種類:80種類以上のガス、裏面参照
範囲: 300 - 3000 SLPM (詳細はお問い合わせください)
測定および制御範囲 2~100%
表示モード:質量流量表示
精度: フルスケールの±1%
再現性: フルスケールの ± 0.2 %
ゼロドリフト&フルスケールドリフト 0.05% フルスケール / ℃ / Atm
応答時間: 3 秒以上
予熱時間:<15分
校正条件: 0 ℃ &101325Pa (その他の標準条件はオプション)
動作温度: 5 ~ 55 °C (オプションの高温オプションは -20 ~ 80 °C)
動作湿度: 0 ~ 95 %、結露なきこと
最高使用圧力:3MPaG
最小動作圧力: 特別な真空校正が必要ない場合は、400 KPaA を超える絶対圧力を使用することをお勧めします。その他の真空圧は、特別に校正することをお勧めします フルスケールの圧力損失: 裏面の詳細な圧力損失表を参照してください デジタル入力/出力信号: RS485RS232MODBUS プロトコル アナログ入力/出力信号: 0 ~ 5 VDC、4 ~ 20 mA アナログ信号
精度:±0を加算。ベース誤差に対して 1% のフル スケール誤差
供給電圧: 12 - 30 VDC (4-20 mA 出力の場合は 15 - 30 VDC)
供給電流:250mA、1A、2A(詳細は要相談)
電気インターフェース: DB9
漏れ率 (外部漏れ): 漏れ率は 1 x 10-9Atm cc/s He まで低くすることができます
材質: SS316 ステンレス鋼 プロセス接続: 標準 G1/2 めねじ
インストール方法: 場所の要件なし
保護等級:IP40
サイズ・圧力損失
フルスケールマスフローコントローラー | 大気へのフル スケール圧力損失 (psid) 排気 | 物理的寸法 | 接続インターフェース 2 |
2sccm~50sccm | 1.0 | 高さ118mm×幅79mm×奥行き29mm |
G1/4ねじ(F) オプション: 3mm 6mm 8mm 10mm 1/8” 1/4” 3/8” ½” Swagelok 標準カード スリーブ |
100sccm~500sccm | 1.0 | 高さ118mm×幅79mm×奥行き29mm | |
1 slpm | 1.5 | 高さ118mm×幅79mm×奥行き29mm | |
2slpm | 3.0 | 高さ118mm×幅79mm×奥行き29mm | |
5slpm | 2.0 | 高さ118mm×幅79mm×奥行き29mm | |
10slpm | 5.5 | 高さ118mm×幅79mm×奥行き29mm | |
30slpm | 20.0 | 高さ118mm×幅79mm×奥行き29mm | |
50slpm | 2.0 | 高さ130mm×幅115mm×奥行き35mm |
3/8''Gスレッド(F) オプション: 3/8” 1/2” 3/4” 1” Swagelok 標準カード スリーブ |
100slpm | 3.2 | 高さ130mm×幅115mm×奥行き35mm | |
250slpm | 2.4 | 高さ130mm×幅115mm×奥行き35mm | |
300slpm | 6.5 | 高さ130mm×幅115mm×奥行き35mm | |
1000slpm | 14.0 |
1/2''Gスレッド(F) オプション: 3/8” 1/2” 3/4” 1” Swagelok 標準カード スリーブ |
|
1500slpm | 17.0 | ||
2000slpm | 28.6 | ||
3000slpm | 28.6 | ||
1、別の低圧力損失シリーズ マスフロー コントローラー。 2、Beswick、Swagelok、Parker、表面シール、クイックコネクトフィッティング、フェルールアダプターと互換性があり、ユーザーの要件に応じて VCR、SAE フィッティングとも互換性があります。 3、Buna-N 表面シールから 1/8 インチ NPT めねじ。 |
