| ブランド名: | NUOYINGJIAYE |
| モデル番号: | NP-93420-IF |
| MOQ: | 1 PC |
| 価格: | $200~$300/pc |
| 支払条件: | T/T |
| 供給能力: | 1000 PC/月 |

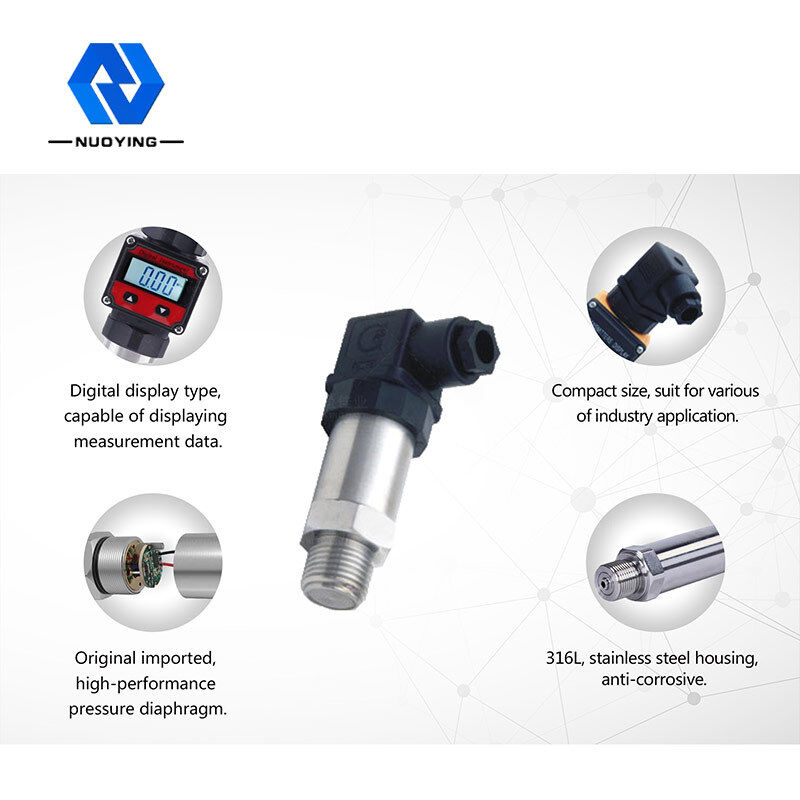

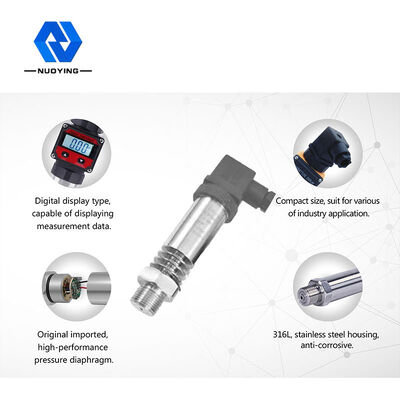

圧力送信機の原物は高性能圧力ダイヤフラムを輸入した
圧力送信機の働き原則
NP93420シリーズは外力に服従させたとき敏感なダイヤフラムを形作るために写真平版、拡散および他の半導体プロセスによって単結晶のシリコンの薄片の特定の水晶オリエンテーションのホイートストン・ブリッジを製造するのに半導体およびマイクロ機械化の技術の圧抵抗効果を利用する。わずかな変更は、標準的な出力信号が付いている圧力送信機を作り出すためにテストするコンピュータ温度修正の後に、刺激電圧信号の出力の抵抗の変更および橋腕の抵抗の変更（1組はより大きくなり、他はより小さくなる）レーザーの抵抗の調節、信号の拡大および他の処理方法および厳密なアセンブリ口径測定および他のプロセス起こる。
圧力送信機の設計特微

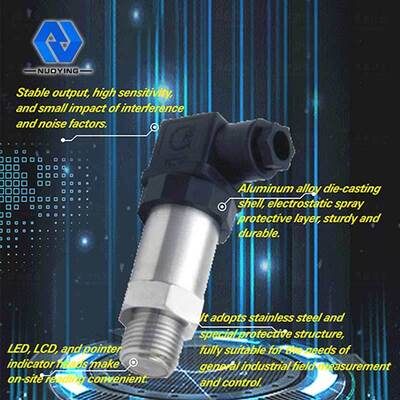

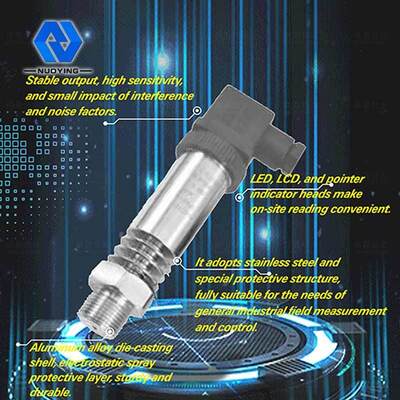

◎出力は安定している、感受性は高い、干渉および騒音の影響は比較的小さい、アンプ回路の対応する費用は減り、決断は非常に改善される。
◎専用されていたV/Iの集積回路、少数の周辺装置、高い信頼性、簡単で、容易な維持、小型、軽量、非常に便利な取付けおよびダバッギング。
◎アルミ合金のダイカストで形造る貝、3ターミナル分離、静電気噴霧の保護層、丈夫および耐久。
◎4-20mA DC二線式信号伝達、強いanti-interference能力および長い伝送距離。
◎LED、LCDの表示器のポインター3の種類は、現地の読書非常に便利である。粘性の、結晶および腐食性媒体を測定するのに使用することができる。
◎危険な、爆発性分野で使用されたとき、拡散させたケイ素圧力送信機は使用される。プロダクトに低い現在、低電圧および低い電力の消費の特徴がある。それは本質的に安全な耐圧防爆プロダクトで、耐圧防爆証明書が装備されている
◎拡大回路の電光保護、反電圧および過電流のようなステンレス鋼材料および特別な保護構造、また一連の保護手段はanti-interference、信頼できる密封およびanti-corrosionおよび反粗い労働環境の能力を、および十分に一般的な産業フィールド測定および制御の必要性を満たすために改善する
圧力送信機の技術的な変数
| 典型的な適用 | 液体、ガス、蒸気 | |||
|
プロダクト モデル |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
| 測定範囲 | 上限URL | |||
| ゲージ圧 | シールのゲージ圧 | 絶対圧 | ゲージ圧 | |
| 0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
| ダイヤフラム材料 | 316L （カスタマイズすることができる） | |||
| 正確さの等級 | 0.1、0.2 | |||
| 電源 | 24VDC | |||
| 信号の出力 | 4… 20mA/HART/RS485/Modbus… | |||
| 周囲温度 | -40~+85℃ | |||
| プロセス温度 | -25~+125℃ （>125℃はカスタマイズすることができる） | |||
| プロセス関係 | ねじ、フランジ（選択可能な） | |||
| 時間を弱めること | 調節可能な0.1~16s | |||
| 許可された積み過ぎ | 評価される範囲の≤2時 | |||
| 分野の表示 | LCD （選択可能な） | |||
| 保護のレベル | IP67 | |||
| 耐圧防爆等級 | Exia II CT6 Ga、Exd II CT6 GB （細部については証明書を見なさい） | |||
※のノート:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる。
