商品の詳細:
|
| 中型: | 液体、ガス、蒸気 | わずかな直径: | 50mm≤DN≤1200mm |
|---|---|---|---|
| わずかな圧力: | PN≤31.4MPa | 口径比のβ: | 0.10≤β≤0.75 |
| 正確さのクラス: | ± 0.5%の± 1.0% | 管材料: | 炭素鋼、ステンレス鋼、他 |
| レイノルズ数の範囲: | 0.10≤β≤0.56、5000≤ReD時;0.56≤β≤0.75、10000≤ReD時 | 関係方法: | 関係、バット溶接の関係はフランジを付けたようになる |
| ハイライト: | 反干渉の気流のメートル センサー,抵抗のスロットルのマス フローのメートルに衝撃を与えなさい,二重範囲のガスの固まりの流量計50mm |
||

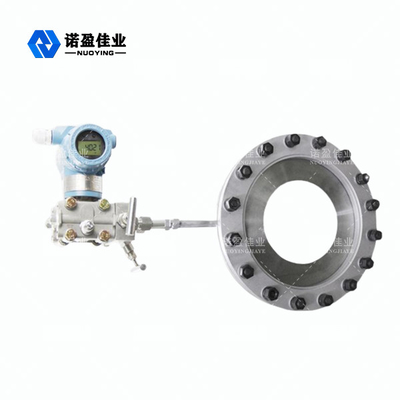

よい衝撃抵抗の強いAnti-Interference能力NY-SL二重範囲のスロットル装置流量計
NY-SLの二重範囲のスロットル装置流量計の製品の説明
標準的な絞る差動圧力流量計に可動部分の特徴が、よい衝撃抵抗、強いanti-interference能力、便利な使用および証明、等ない。
工業生産で広く利用された。標準的な絞る差動圧力流量計の範囲の比率は1に1:3についてある:4。範囲の比率は拡大するとき、測定の正確さを保障することは困難である。現代企業の開発およびユーザー プロセス条件の改善によって、範囲の比率は特に流量計が高精度およびより広い範囲の比率を要求する測定および貿易解決のために使用されるとき、それを1:10、また更により高い要求する。ユーザーの条件に従って、私達の会社は練習するために理性的な二重範囲の差動圧力タイプを理論からの流れメートル、解決するユーザーを長い間苦しめてしまった問題を開発した。
理性的な二重範囲の流量計は通常高い範囲および低い範囲が付いている2台の差動圧力センサーを使用し、低い範囲の差動圧力の上限は高い範囲の上限である。
17.32% FSの二重範囲の差動圧力流量計は石油、化学薬品、冶金学、電力および他の企業で広く利用されている。
NY-SLの二重範囲のスロットル装置流量計の設計特微
1. 低範囲の差動圧力センサーおよび高範囲の差動圧力センサーの導入および出力の継ぎ目が無い関係による理性的な二重範囲の差動圧力流量計は、絞る装置のために差動圧力タイプ流量計低い範囲の流れの測定の正確さを非常に改善する理性的な伝送ユニットを、こうして共有する高低の範囲が付いている2つの差動圧力流量計になる。
2. 流出係数Cの非線形補償および拡張係数の非線形補償を、および高精度の差動圧力送信機と装備されていてもたらした後単一の範囲の差動圧力流量計は、範囲の比率1に達することができる:10。低い範囲の組み合わせ精度を非常に改善する差動圧力流量計の範囲の比率は1:65に達することができる。
3. 統合された構造は差動圧力信号伝達のゆがみを除去し、システムの正確さを保障する。
4. 優秀な安定性、信頼性およびanti-vibration性能。
5. それは高温、高圧、低い静圧、低流速率および低密度の液体に適応性を保障し、範囲を変えることは便利である。
6. それが標準に従って設計され、製造され、取付けられ、そして使用される限り、指定正確さは実質の流れの口径測定なしで得ることができる。
NY-SLの二重範囲のスロットル装置流量計の技術的な変数
| プロダクト数 | NY-SL |
| 中型 | 液体、ガス、蒸気 |
| わずかな直径 | 50mm≤DN≤1200mm |
| わずかな圧力 | PN≤31.4MPa |
| レイノルズ数の範囲 | 0.10≤β≤0.56、5000≤ReD時;0.56≤β≤0.75、10000≤ReD時 |
| 口径比のβ | 0.10≤β≤0.75 |
| 正確さのクラス | ± 0.5%の± 1.0% |
| 関係方法 | 関係、バット溶接の関係はフランジを付けたようになる |
| 管材料 | 炭素鋼、ステンレス鋼、他 |
| 圧力レベル | ≤0.25MPa、≤0.6MPa ...... ≤32.0MPa |
