商品の詳細:
|
中型: | 液体、ガス、蒸気 | わずかな直径: | 25mm≤DN≤1200mm |
---|---|---|---|
わずかな圧力: | PN≤25MPa | 実用温度: | t≤350℃ |
正確さのクラス: | ± 0.5%の± 1.0% | 管材料: | 炭素鋼、ステンレス鋼、他 |
まっすぐな管長さ: | 前部まっすぐな管は1~3Dであり、後部まっすぐな管は3~5Dである | 関係方法: | 関係、バット溶接の関係はフランジを付けたようになる |
ハイライト: | くさびのタイプ マス フローのメートル,高精度な測定のくさびの流量計,25MPaくさびのタイプ流れメートル |
使用を取付け、NY-XXのくさびの流量計を維持すること容易な高い測定の正確さ

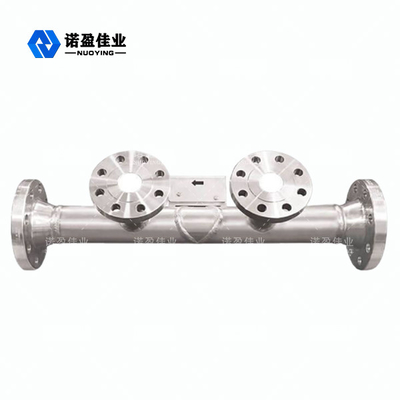

NY-XXのくさびの流量計の製品の説明
くさびの流量計はV形絞る要素による流れを測定する流れメートルである。中断された粒子か粘性液体を含んでいる液体の滑らかな道を促すで絞るメンバーの上流で停滞を作り出さないその円形にされたトップ・アングルは下り。500mPa·低いレイノルズ数のようなスラリー、鉱石のパルプ、砂原油、下水、重油、残りオイルおよび他の固体含んでいる懸濁液および液体媒体の流れの測定に使用するS。それはまたガスおよび蒸気媒体の流れの測定に使用することができる。このプロダクトは汚れたガスおよび天燃ガスの流れの測定のさまざまなガスのために、特に使用される。
NY-XXのくさびの流量計の設計特微
1. 「V」の活字軸の絞る部品の使用は停滞した区域を除去し、システムが詰ることを防ぐことができる。
2. レイノルズ数に広い応用範囲がある。レイノルズ数が500のとき、差動圧力と流れ間の正方形関係はまだ維持される。
3. 差動圧力送信機はさまざまな器械との使用のために便利である4から20 mAの電気的信号を出力できる。
4. 取付け、使用し、維持すること容易。
5. 高い測定の正確さ、流れの口径測定の拡大された不確実性:±0.5%~±0.2% (水口径測定かオイルの口径測定)。
6. それによい長期にわたる安定性があり、ユーザーによってゼロ失敗率の器械として賞賛される。
7. 一度だけのメートルは裂け、範囲はくさび(中間)を取り替えることによって拡大することができる。
8. さまざまな様式:
通常のタイプ:turndownの比率は1の範囲の内にある:、容量係数の非線形間違いは≤±1%であり。
高性能タイプ:turndownの比率は1の内にある:流れの口径測定の拡大された不確実性は±0.5%~±0.2%である
NY-XXのくさびの流量計の技術的な変数
プロダクト数 | NY-XX |
中型 | 液体、ガス、蒸気 |
わずかな直径 | 25mm≤DN≤1200mm |
わずかな圧力 | PN≤25MPa |
レイノルズ数の範囲 | 赤は300として106+として高い低く行き、 |
実用温度 | t≤350℃ |
正確さのクラス | ± 0.5%の± 1.0% |
まっすぐな管長さ | 前部まっすぐな管は1~3Dであり、後部まっすぐな管は3~5Dである |
関係方法 | 関係、バット溶接の関係はフランジを付けたようになる |
管材料 | 炭素鋼、ステンレス鋼、他 |
圧力レベル | ≤0.25MPa、≤0.6MPa ...... ≤10.0MPa |
