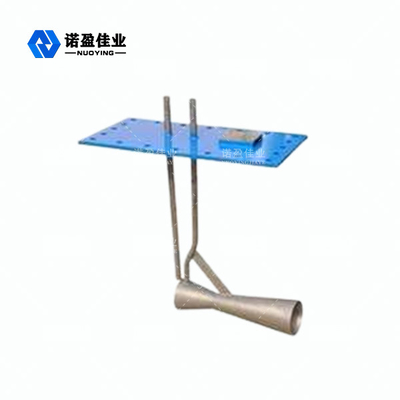

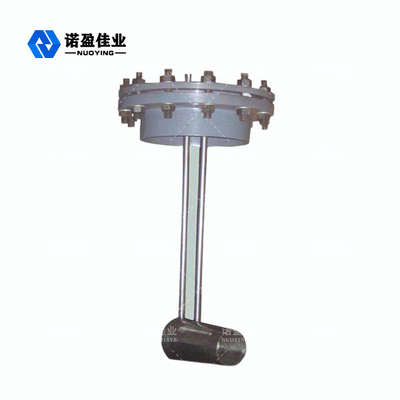

差動圧力挿入物のベンチュリ管の流れメートル2.5MPa DN500 - DN2600

短い設置サイズのよい安定性の大きい差動圧力挿入物のベンチュリ管

挿入のベンチュリ管は円の管の中心で挿入される小さい直径の古典的なベンチュリ管である。前部まっすぐな管の静圧とこの挿入された管の喉の静圧の違いはより大きい管の直径（例えば高炉ガス、ガス送管、等）が付いているガスの流動度に使用することができる流動度を知るために測定される。

挿入物のベンチュリ管の働き主義

イタリアの物理学者測定するための装置、それ故に名前によってG.B. Venturi発明される液体の差動圧力を。ベンチュリ管は最初契約が次第に拡大する管であり。入口セクションと最も小さいセクションの圧力違いは測定され、流動度はベルヌーイの定理を使用してある。ベンチュリ管管は次の部品から成っている:①入口セクション:短い円柱セクションは、直径Dである;②の収縮セクション:円錐管の形、約21 °の± 2の°の円錐形の角度;③の喉:短くまっすぐなセクション、約1/3から1/4のDの管の直径への長さの同輩の直径;④の拡散セクション:8 °の円錐形の角度| 15の°の円錐形の管。入口セクション0.25の端から|圧力リングの端に0.75Dは圧力計へ、そこに少なくとも4つの圧力穴および圧力リングである。さらに、また喉の中心で圧力計に導く複数の開口部圧力リングがある。入口セクションと最も小さいセクション（すなわち喉セクション）の圧力違いは圧力計のスケールまたは自動レコーダーによって測定することができる。

挿入物のベンチュリ管の設計特微

1. 短い設置サイズ、取付けること容易なおよび安価。

2. 小さい圧力損失、救うエネルギー。

3. よい安定性はプロセス モニタリングに、使用することができる。

4. 大きい差動圧力、高精度で、広い測定範囲。

5. 滑らかな差動圧力特徴のよい安定性。

6. 広範囲使用、一般的なガス、ガス送管、より多くの不純物を、等は含んでいる、高炉ガス長期使用現象妨害行われない。まっすぐな管セクションが標準的な絞る装置より短い前後に前に1.5Dおよび後1Dについて。

7. オンライン温度および圧力自動修正式統合された構造を使って。

挿入物のベンチュリ管の技術的な変数
