| ブランド名: | NUOYINGJIAYE |
| Model Number: | NYLD |
| MOQ: | 1 PC |
| 価格: | $450 to $1700 /pcs |
| 支払条件: | T/T |
| 供給能力: | 前の1000 PC月 |

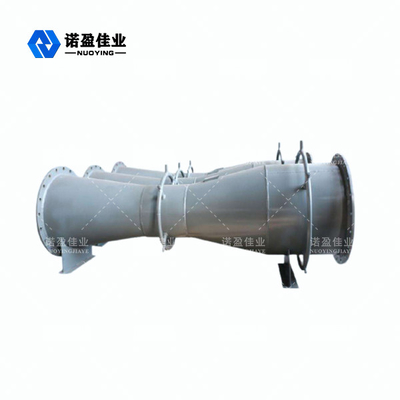

耐久および安定した性能小さい圧力損失の古典的なベンチュリ管
古典的なベンチュリ管の働き主義
管でスロットルを貫流する場合、管を満たす液体はベンチュリ管の喉の首で、流動度ローカル収縮を形作る。従って、流動度の増加、圧力相違の前後のセクション ベンチュリ管の喉の首の静圧の減少、そう。より大きい流量、より大きい差動圧力、差動圧力が流れのサイズに基づいて測定することができるように。この測定方法は流れの継続の同等化（多く保存の法律）およびベルヌーイの同等化（エネルギー保存の法律）に基づいている。
古典的なベンチュリ管の設計特微
1. 単純構造、耐久そして安定した性能。
2. 流動交通機関のために必要とされるエネルギーを節約する小さい圧力損失。
3. 正確な計算、小さいエネルギー消費。
4. それは液体、ガス、蒸気および二相流れのようなさまざまな汚れた媒体に使用することができる。
5. 標準的なベンチュリ管 ボディはより長い、管の直径の約2から5回。
6. 50の範囲| 1200直径、実質の流れの口径測定のための必要性無しの。この範囲を越えて、それは参照によって設計され、製造することができる。いつ高精度、実質の流れの口径測定行うことができる要求される。
古典的なベンチュリ管の技術的な変数
| わずかな圧力 | 0.25~4.0MPa、0.25~6.3MPa |
| わずかな直径 | DN50~DN1200、DN50~DN2600 |
| 正確さ | ±0.1%~±1.5% |
| 媒体の温度 | -50℃≤ t ≤500℃ |
| 関係方法 | 溶接されるフランジの関係、通される |
| 参照標準 | GB/T2624-2006、JJG640-94およびASMEPTC19.5-2004 |
