商品の詳細:
|
| 電源: | 12~24VDC | 正確さの等級: | 1.0、1.5 |
|---|---|---|---|
| 媒体の温度: | -40~350℃ | 圧力損失: | 抵抗係数cd≤2.4 |
| 耐圧防爆等級: | Exia II CT6 （任意） | わずかな圧力: | 1.6MPa、2.5MPa、4.0MPa以上に |
| 出力信号: | 電圧脈拍の低レベルの≤ 1Vの高レベル≥ 6Vの標準的な現在の信号4~20mA | ||
| ハイライト: | 耐圧防爆渦流量計,液体の渦流量計,タービン タイプ流れメートル24VDC |
||

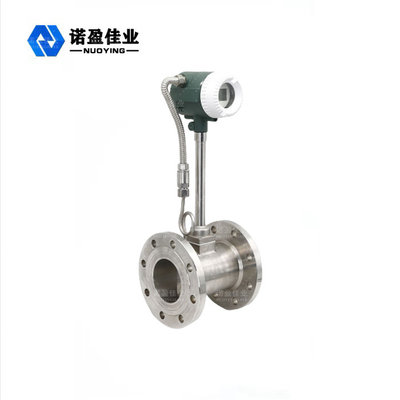

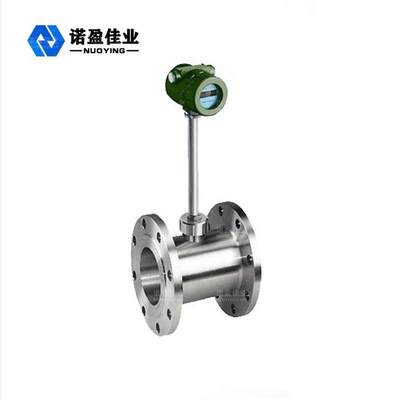

高い測定の正確さ24VDCの耐圧防爆器械NYLU-JBの渦流量計
渦流量計はガス、液体、蒸気および他の媒体のような産業パイプラインの流量の測定のためのカルメンの渦の主義の研究そして生産に、主に、基づいている。その特徴は小さい圧力損失、流動密度、圧力、温度、粘着性および他の変数の独立した労働条件の体積流量のほとんど測定で大きい範囲、高精度な、である。移動可能な機械部品、そう高い信頼性および低い維持無し。器械変数はそのうちに安定する。渦の流れメートルは信頼性が高く、-20℃~+250℃の実用温度範囲ではたらくことができる圧電気の圧力センサーを採用する。それにアナログ標準的な信号およびデジタル パルス信号の出力がある、従って高度および理想的な計器のコンピュータのようなデジタル システムと使用されることは容易である。
NYLU-JBの渦流量計の働き主義
渦流量計は渦発電機のフロー フィールドで、検出の調査および対応する電子回路部品および他の部品設計されている。渦発電機、それを通る流量が両側の渦の2つの交互になる列を形作るとき、この渦はカルメンの渦通りとして知られている。カルメンの渦通りの理論に基づいてStrohalは、カルメンの渦通りの頻度が流量の速度に比例している提案し、頻度と流れ速度間の関係をことを与えた:f = Stの× V/d
f:渦の頻度（Hz）
v:渦発電機（m/s）の両側の平均流れ速度
St:Strohal係数（一定した）
これらの交互になる渦は検出の調査で機能し、前置増幅器によって、形作ったりそして次に渦の同時性に比例した脈拍の頻度信号か標準的な信号を変えられ、形づき、そして増幅され一連の交互になる電気的信号を発生させる一連の交互になる否定的な圧力を出力する。
NYLU-JBの渦流量計の設計特微
1. 単純構造、移動摩耗の部品無しを取付けること容易。
2. 高い測定の正確さ、高い信頼性、現地のダバッギングのための必要性無し。
3. 長距離からの流れ信号を送信コンピュータとネットワーク中心にされた管理を実現するためにである場合もある。
4. アンプ板は独特な設計を採用し、ガスおよび液体のために共通である。
5. コンピュータのようなデジタル システムと容易に使用することができるデジタル パルス信号の出力ある、およびアナログ標準的な信号が。
6. 耐圧防爆器械は対応する耐圧防爆場所で使用することができる。
7. 顧客の要求に従うカスタマイズされた設計そして生産。
NYLU-JBの渦流量計の技術的な変数
| 電源 | 12~24VDC |
| わずかな圧力 | 1.6MPa、2.5MPa、4.0MPa以上に |
| 正確さの等級 | 1.0、1.5 |
| 媒体の温度 | -40~350℃ |
| 圧力損失 | 抵抗係数cd≤2.4 |
| 出力信号 | 電圧脈拍の低レベルの≤ 1Vの高レベル≥ 6Vの標準的な現在の信号4~20mA |
| 耐圧防爆等級 | Exia II CT6 （任意） |
