商品の詳細:
|
典型的な適用: | 液体(きれいな水、潤滑剤、腐食性液体など) | 測定の範囲: | 上限URL (0-4m;0-170m) |
---|---|---|---|
電源: | 24VDC (±5%) | プロセス温度: | -10〜+70℃ |
信号の出力: | 4… 20mADC/HART/RS485。 | プロセス関係: | フランジ、糸、ブラケットの取付け(任意) |
ハイライト: | 20mA液体の水平な送信機,フランジの液体の水平な送信機,液体の水平なセンサーの送信機 |
よい安定性および高精度20mAの液体の水平な送信機

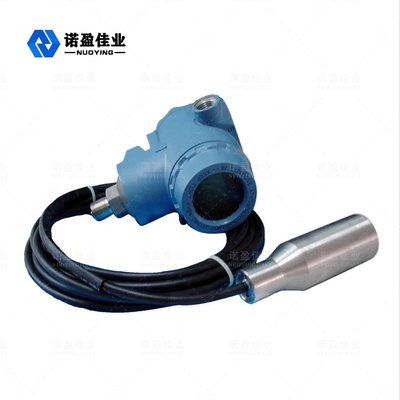

NH93420シリーズ液体レベルの送信機はすべてにステンレス鋼の設計、十分に密封した浸水許容の固体圧抵抗液体レベルの計器をである。このプロダクトは回路を処理する有名な外国のブランドからの安定性が高いおよび高信頼性圧抵抗圧力センサー、また高精度の理性的な送信機を使用する。それは精密なデジタル温度修正の技術を採用し、かまれた信号への非線形訂正の技術は標準的な電気的信号の出力に変えられる。防水ケーブルは包装と密封され、換気の管は液体で長い間使用することができるケーブルにある。統合された構造および標準化された信号の出力便利を現地の使用および自動制御に提供するため。プロダクトは小型、軽量、容易な取付けおよび便利な使用を用いる二線式システムで、はたらく。それは石油、化学薬品、発電所、都市給水および水温の調査の分野の液体水平な測定そして制御のために適している。
液体の水平な送信機の働き主義

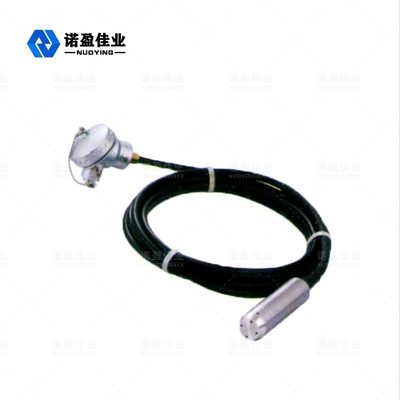

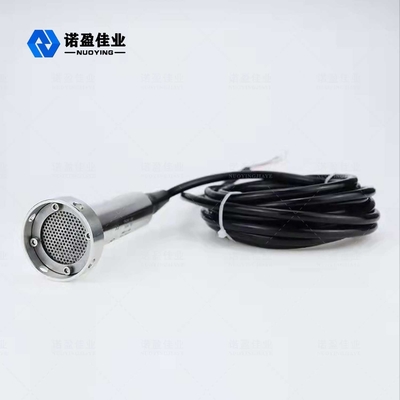

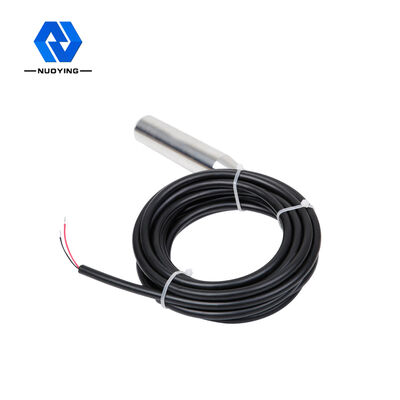

水平な送信機は作り付けの毛管ホース、圧力抵抗力があるコネクターおよび調査が付いている特別なガス行なうケーブルから成っている。浸水許容のレベル ゲージの調査の構造はダイヤフラムが付いているステンレス鋼のバレル底にそして覆われる穴があいたプラスチック ハウジングによってである。液体の水平な測定は実際に調査の液体の静圧と実際の大気圧の違いであり、それから圧力相違は陶磁器センサー(ステンレス鋼のフィルムに付す)および電子部品によって4~20mA出力信号に変えられる。
静圧の液体レベルの送信機が測定されるべき液体のある特定の深さに入るときセンサーの液体の表面の圧力方式は次のとおりである:PA=p*g h+Paは液体の水平な方式得られる:h=PA-Po/pの*g
同時に、液体の圧力はair-conductingステンレス鋼を通したセンサーの肯定的な圧力部屋にもたらされ、センサーの背部のPoを相殺するためにセンサーによって測定される圧力は次のとおりであるようにそれから液体の表面の大気圧はセンサーの否定的な圧力部屋に接続される:PA Po =p*g-h
液体密度が均一なら、静圧の相違は液体の水平な高さに比例している。
液体の水平な送信機技術的な変数
典型的な適用 | 液体(クリーン ウォーター、潤滑油、腐食性の液体、等) |
測定の範囲 | 上限URL (0-4m;0-170m) |
電源 | 24VDC (±5%) |
プロセス温度 | -10~+70℃ |
信号の出力 | 4… 20mADC/HART/RS485。 |
時間を弱めること | 調節可能な0.1~16s |
積み過ぎ容量 | <> |
ダイヤフラム材料 | 316Lの陶磁器のダイヤフラム(任意) |
場合材料 | アルミニウム、ステンレス鋼(任意) |

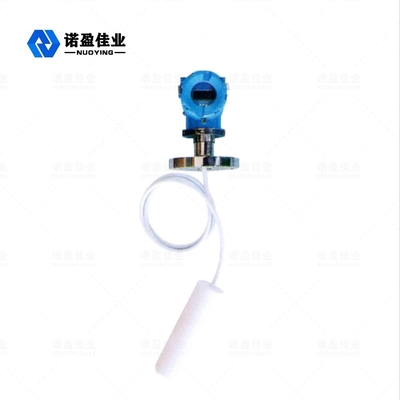

プロセス関係 | フランジ、糸、ブラケットの取付け(任意) |
保護レベル | IP68 |
耐圧防爆等級 | Exia II CT5、Exd II BT5 (任意) |
安定性の性能 | ±0.05%FS/year;±0.1%FS/year |
生きている表示 | LCD (任意) |
液体の水平な送信機の設計特微
1. よい安定性および高精度。
2. 構造は絶妙である液体レベルを測定するために、測定された媒体に直接入れることができ取付け、使用することは非常に便利である。
3. 固体構造、可動部分無し、高い信頼性および長い耐用年数。高精度の測定は水、オイルから高い粘着性と貼るために行うことができ測定された媒体の泡立つこと、沈殿および電気特徴によって影響されない。
4. 広範囲温度修正。
5. 電源の逆の極性の保護を使っておよび現在の制限保護に、反電光積み過ぎるため、反ラジオの頻度干渉。
液体の水平な送信機の塗布分野
流体静力学の入力レベルの送信機(入力レベルのメートル)はシステムのさまざまな媒体の水平な測定のために適しているおよび石油化学製品のような企業、冶金学、電力、薬剤、給水および排水および環境保護。同時に、流体静力学の水平なメートルは分野を監察する都市給水でまた広く利用されているおよび排水、汚水処理、地下水、貯蔵所のダム、川、海洋および他の水位。
