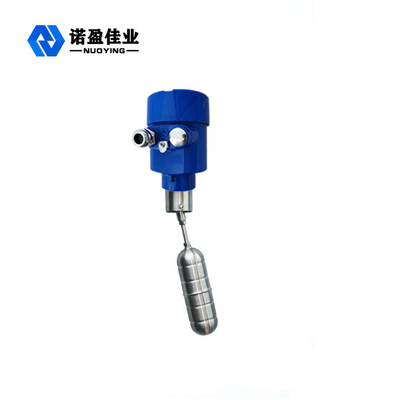

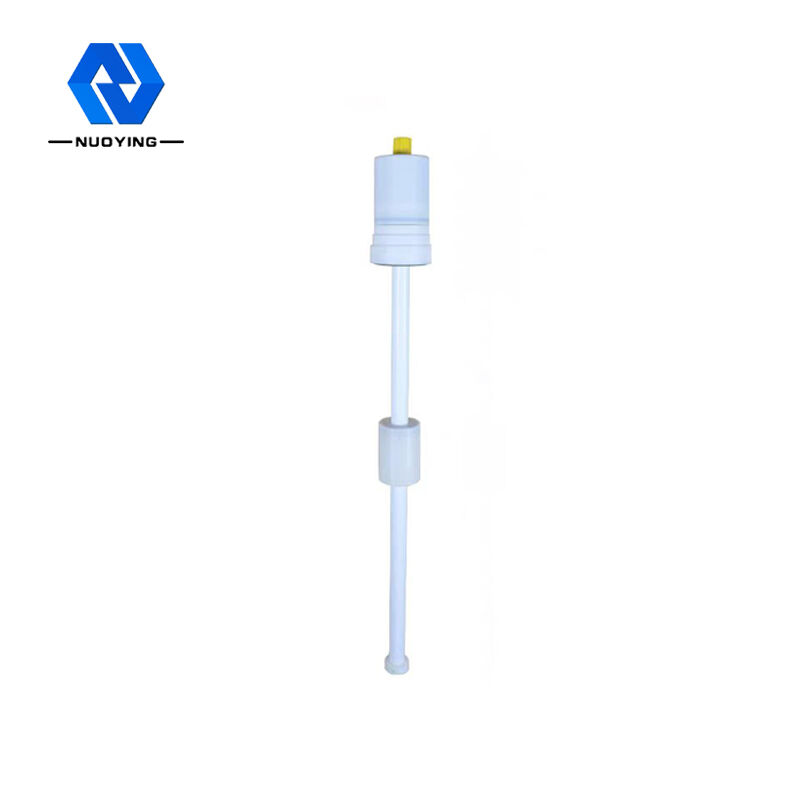

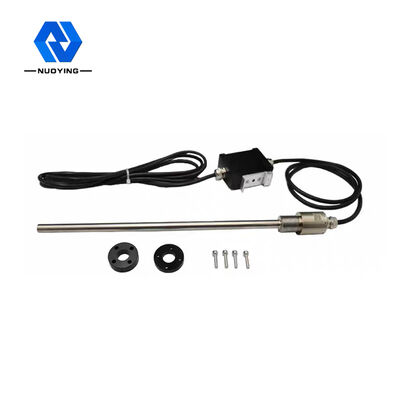

石油化学用 4-20mA HART 磁歪式レベル発信器

Name: 石油化学用 4-20mA HART 磁歪式レベル発信器
Brand: Shaanxi Nuoying Automation Instrument Co., Ltd.
SKU: NYCZ500
Price: 1,000.00 USD
Availability: InStock

ブランド名:	NUOYINGJIAYE
モデル番号:	NYCZ500
MOQ:	1 PC
価格:	Please Contact Me
支払条件:	T/T
供給能力:	前の1000 PC月

詳細情報

製品説明

詳細情報

起源の場所:

西安、シャンシー、中国

証明:

代表的な用途:

液面測定など

製品型式:

NYCZ500

浮遊物:

F4、PP、304、PTFE（オプション）

防爆グレード:

ExdIICT6Gb (証明書を参照)

プロセス接続:

スレッド,フレンズ,ブレーケット (オプション)

プロセス温度:

-40~+200℃

プロセス圧力:

-0.1〜10.0MPa

測定範囲:

0-50~5000mm (ケーブル型: 25m)

パッケージの詳細:

カートン、40cm×30cm×30cm

供給の能力:

前の1000 PC月

ハイライト:

浮遊物球の磁気ひずみのレベルゲージ

液体磁気浮遊物のレベルゲージ

磁気液体のレベルゲージ

製品説明

ヌオインNYCZ500磁歪式液面計概要

製品パラメータ

代表的な用途	液面測定
アンテナ材質	304、316L（オプション）
測定範囲	0～50～5000mm（ケーブルタイプ：25m）
電源	24VDC（2線式、4線式）
媒体温度	-40～+200℃
プロセス圧力	-0.1～2.0MPa
プロセス接続	ねじ、フランジ、ブラケット（オプション）
信号出力	4～20mA/HART/RS485/Modbus...

製品説明

NYCZ500磁歪式液面計の動作原理

磁歪式液面計の動作原理を図に示します。本製品は主に測定ロッド、電子コンパートメント、測定ロッド上の非接触フローティングボールで構成されています。測定ロッドには磁歪線（導波線）が装備されており、ロッドは非磁性ステンレス鋼管で作られており、導波線を非常によく保護しています。磁歪式液面計が作動すると、電子コンパートメント内のパルス発生器が開始パルスを送信します。この
開始パルスが導波線内で伝播すると、導波線方向に進む回転磁場が発生します。この機械波は2方向に伝播し、測定ロッドの端に到達した機械波はダンパーによって吸収され、電子コンパートメントの方向に逆流する機械波は、電子コンパートメント内に設置されたエネルギーピックアップ機構によって感知され、対応する電流パルスに変換されます。エネルギーピックアップ機構は
2つのパルスの時間差を計算して、測定された液面の高さを正確に測定します。

NYCZ500磁歪式液面計の設計上の特徴

1.幅広い適用性、多様なプローブ形状、多様なプロセス接続形状、多様な製造材料、カスタマイズ設計が可能。
2.信頼性：磁歪式液面計は導波原理を採用しているため、機械的な可動部品がなく、摩擦や摩耗がありません。コンバーター全体がステンレス鋼管に封入されており、測定媒体は非接触で、センサーは信頼性の高い動作と長寿命です。
3.高精度：磁歪式液面計は導波パルスで動作するため、測定される変位は開始パルスと終了パルスの時間を測定することによって決定されるため、測定精度が高く、分解能は0.01%FSよりも優れており、他のセンサーでは達成が困難な精度です。
4.高い安全性：磁歪式液面計は高い防爆性能、本質安全防爆、安全な使用が可能で、特に化学物質や可燃性液体の測定に適しています。手動測定の危険性を回避するために、測定中にタンクの蓋を開ける必要はありません。
5.磁歪式液面計は設置が容易でメンテナンスも簡単です：磁歪式液面計は一般的にタンク上部の既存のオリフィスを通して設置され、特に地下タンクや稼働中のタンクの設置に適しており、設置プロセス中に通常の生産に影響を与えることはありません。

NYCZ500磁歪式液面計の応用分野

1.産業分野の液面測定と制御
2.タンクの液面測定と制御
3.化学プロセスの液面制御
4.製薬タンクの液面制御
5.食品・飲料タンクの制御
6.ダムの水位監視
7.飲料水および下水処理
8.油水界面の測定と制御
9.ガソリンスタンドの計量管理システム
10.その他の液面測定と制御...
