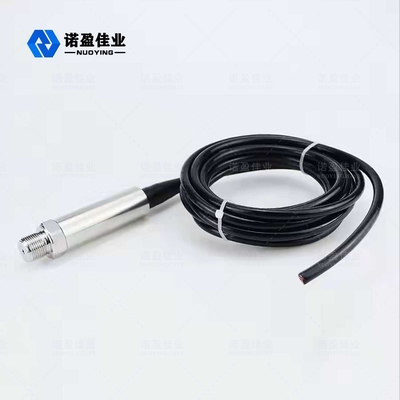

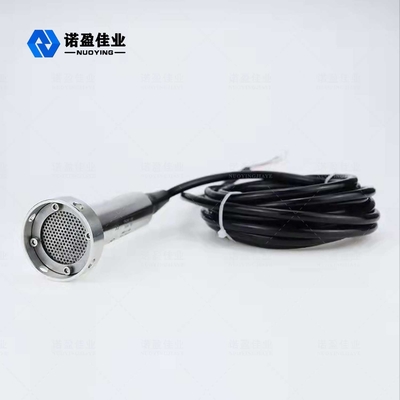

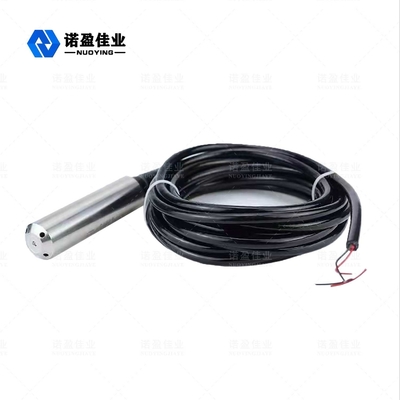

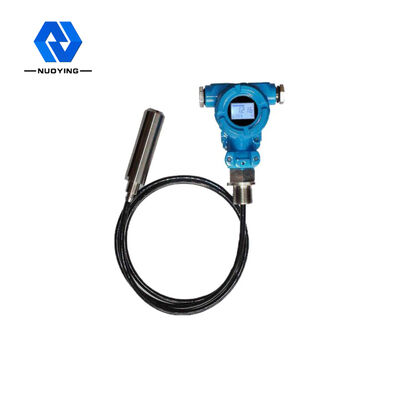

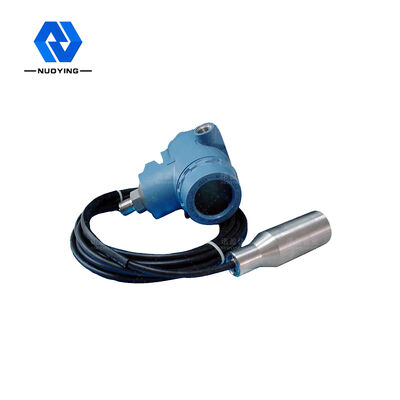

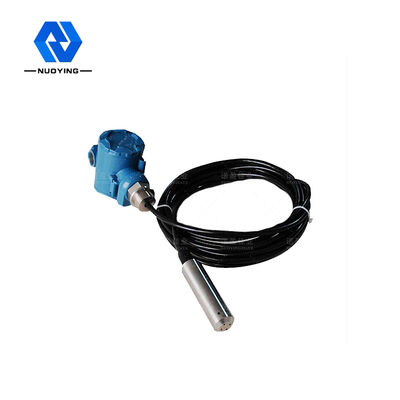

入力タイプ水位圧力トランスデューサHARTセラミックダイヤフラム

NH93420液面トランスミッター圧力センサートランスミッター

NH93420シリーズ液面トランスミッターは、圧力トランスミッター技術の拡張と開発であり、さまざまな高さの液体のさまざまな比重によって生成される圧力間の線形関係の原理に従って、水、油、ペーストの量の正確な測定と伝達を実現します。液体の高さ、重量。

NH93420液面トランスミッター技術的パラメータ

※※ ノート：製品することができますそれに応じてカスタマイズに特定の要件のユーザー！

NH93420液面トランスミッター オペレーティング 原理

液面トランスミッターは、キャピラリーホースに組み込まれた特殊なガスガイドケーブル、圧縮ジョイント、およびプローブで構成されています。レベルゲージのプローブは、下部にダイアフラムを備えたステンレス鋼のコアと穴のあるプラスチックシェルで構成されています。液面測定は、実際にはプローブヘッドの静水圧と実際の大気圧の差であり、セラミックセンサー（ステンレス鋼フィルムに取り付けられている）と電子部品が圧力差を4〜20mAの出力信号に変換します。
静水圧液面トランスミッターを測定液の一定の深さに置くと、センサーの圧力式は次のようになります。液面式を取得するには、PA = p・g・h + Po：h = PA- Po / p * g。
同時に、液体の圧力がガス伝導ステンレス鋼を介してセンサーの陽圧チャンバーに導入され、次に液面の大気圧がセンサーの負圧チャンバーに接続されて中和されます。センサーの背面にあるPoで、センサーの測定圧力をPA-Po = p・g・hにします。
液体の密度が均一である場合、静圧差は液面の高さに比例します。

NH93420液面トランスミッター デザインの特徴

• 簡単なインストール、使いやすさ、強力な互換性。
• 容器内の液体レベルと液体媒体の界面を測定するのに適しています。フィールド表示に加えて、リモートトランスミッター、アラームスイッチ、完全な検出機能を装備することもできます。
• 斬新な表示、直感的な読み取り、人目を引く、インジケーターの方向の観察は、ユーザーのニーズに応じて変更できます。
• 貯蔵タンクの高さに制限されない広い測定範囲。
• 表示メカニズムは、テストされた媒体から完全に分離されており、優れたシール性能、高い信頼性、および安全な操作を備えています。
• シンプルな構造、簡単な設置、簡単なメンテナンス、耐食性、電源なし、防爆。
• 高品質のセンサー感度、高速応答速度、微妙な変化の流れまたは静的液体レベルを正確に反映し、高い測定精度。
• 本質安全防爆および絶縁防爆機能を備えており、さまざまな危険場所で使用できます。
• ブロッキング防止設計により、ペースト媒体中の液面測定を実現できます。
• 100％等スケール、LED、LCDの3種類のインジケーターヘッドを使用して現場で読むと非常に便利です。
• 4〜20mA DC 2線式信号伝送、強力な干渉防止能力、長い伝送距離。
• 精度、長期安定性の動作条件の範囲内で機器を保証するための、独自のゼロ、フルレンジ、非線形補償。
• 圧力センサーは液面圧力を直接感知し、媒体の泡立ちや堆積の影響を受けません。

。
