| ブランド名: | NUOYINGJIAYE |
| モデル番号: | NYCSUL-503 |
| MOQ: | 1つ |
| 価格: | 130USD - 9000USD |
| 支払条件: | T/T |
| 供給能力: | 無限 |

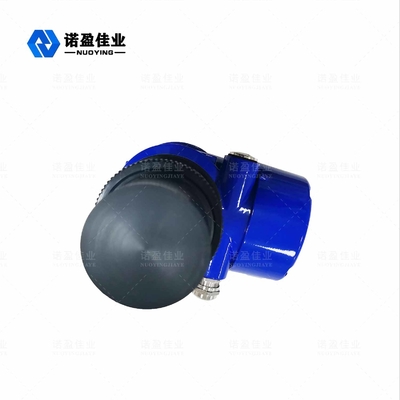

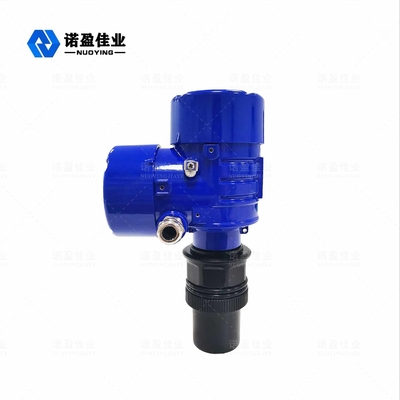

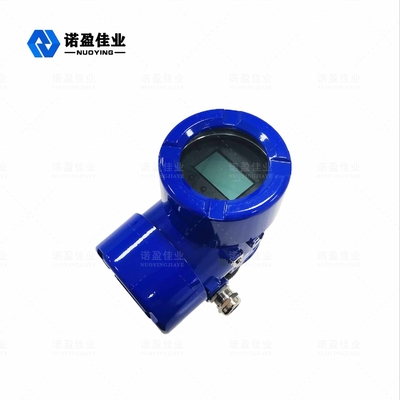

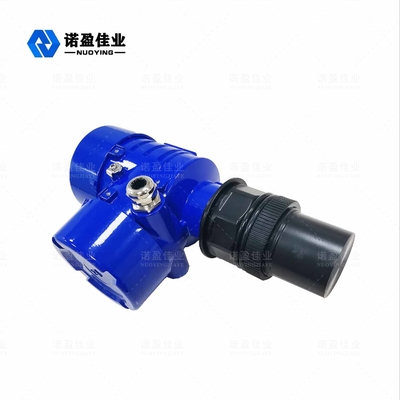

NYCSUL-503超音波レベルメーターは、マイクロプロセッサーによって制御されるデジタルレベルメーターです。センサー（トランスデューサー）からの超音波パルスの測定では、液体の表面で反射された音波が、電気信号に変換された圧電結晶を介して同じセンサーで受信され、音の送信と受信の間の時間がセンサーから測定対象の液体の表面までの距離を計算するための波。非接触測定を使用しているため、測定媒体はほぼ無制限であり、さまざまな液体および固体の材料の高さ測定に広く使用できます。
|
典型的なアプリケーション |
液面測定 |
|
周波数範囲 |
40KHz、100KHz |
|
プローブタイプ |
統合 |
|
ProbeMaterial |
PP / PVC / PTFE / 304（オプション） |
|
測定範囲 |
0〜20m |
|
測定精度 |
＜0.25％（範囲＜20m） |
|
角度の測定 |
10° |
|
電源 |
24VDC、220VAC |
|
プロセス温度 |
-20〜 + 80℃ |
|
プロセス圧力 |
常圧 |
|
プロセス接続 |
ねじ山、フランジ、ブラケット取り付け（オプション） |
|
信号出力 |
4 ... 20mA / HART / RS485 .. .. |
|
ディスプレイモード |
液面、距離（空の高さ） |
|
出力の設定 |
上限設定、下限設定 |
|
画面 |
LCD |
|
シェル素材 |
ポリプロピレン/アルミニウム |
|
保護クラス |
IP67 |
|
防爆グレード |
ExiaⅡCT6Ga |
※※ ノート：製品することができますそれに応じてカスタマイズに特定の要件のユーザー！
超音波レベルトランスミッター動作原理
超音波レベルメーターは、コンテナの上部に設置されています。電子ユニットの制御下で、プローブは、電子ユニットの制御下にある物体に超音波パルスのビームを送信します。音波は物体の表面で反射されます。反射されたエコーの一部はプローブによって受信され、電気信号に変換されます。超音波の再送信と再受信の時間差と既知の音速に応じて、物体レベルの変化が決定されます。マイクロ波信号は電子機器によって処理され、最終的に物体レベルに関連する電気信号に変換されます。
超音波レベルトランスミッター設計特性
