防食液面圧力トランスミッタRS4850-170mケーブル

防食液面圧力トランスミッタRS4850-170mケーブル
防食液面圧力トランスミッタRS4850-170mケーブル 防食液面圧力トランスミッタRS4850-170mケーブル

大画像 :  防食液面圧力トランスミッタRS4850-170mケーブル

商品の詳細:
起源の場所: 中国
ブランド名: NUOYINGJIAYE
証明: Explosion-proof certificate
モデル番号: NH93420 Anti-Corrosionタイプ
お支払配送条件:
最小注文数量: 1
価格: $120 to $1800
パッケージの詳細: 40cm×30cm×30cm
受渡し時間: 7つの仕事日
支払条件: T/T
供給の能力: 300個/前月

防食液面圧力トランスミッタRS4850-170mケーブル

説明
測定範囲: 液体の、腐食性の液体 正確さの等級: ±0.25% F.S、±0.5% F.S、±1.0% F.S
プロセス関係: 糸、フランジ(任意) 周囲温度: -40 〜 85の°C
プロセス温度: -10 ~+70 °C 信号の出力: 4頭の… 20mADC/雄鹿/RS485…
アンテナ パターン: Anti-Corrosionタイプ 保護等級: IP67
ハイライト:

防食液面圧力トランスミッター、液面圧力トランスミッターRS485、RS485液面圧力トランスミッター

,

liquid level pressure transmitter RS485

,

RS485 Liquid Level transmitter



NH93420 防食タイプ 液面トランスミッター圧力センサートランスミッター



NH93420シリーズ液面トランスミッターは、オールステンレス鋼設計のオールシールダイビングソリッドステートピエゾ抵抗液面測定器です。この製品には、高安定性、高信頼性のピエゾ抵抗圧力センサー、高精度インテリジェントトランスミッター処理回路、高精度デジタル温度補償技術、非線形補正技術が使用されています。測定液の液面信号は、標準の電気信号出力に変換されます。防水ケーブルとシェルシール接続、ケーブル内のパイプは、液体中で長期間使用できます。統合された構造と標準化された信号出力は、現場での使用と自動制御に便利です。。製品は、サイズが小さく、軽量で、設置が簡単で、使いやすいです。石油、化学工業、発電所、都市給水、水温探査の分野での液面の測定と制御に適しています。



NH93420液面トランスミッター技術的パラメータ



代表的なアプリケーション 液体、腐食性液体
測定範囲

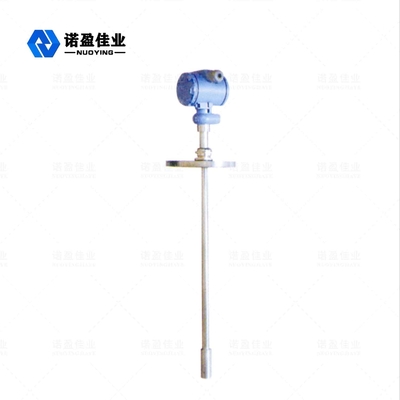

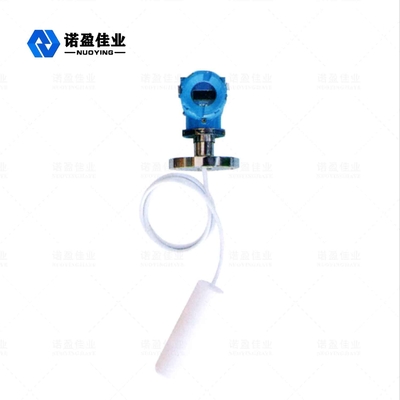

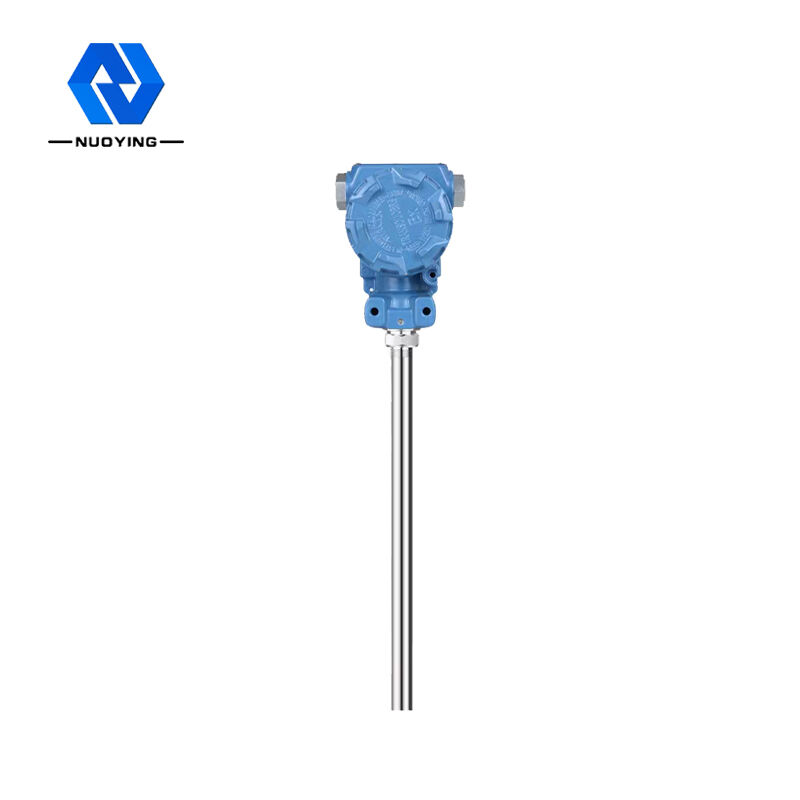

タイプ ケーブルタイプ ハードロッドタイプ 。ケーブル。防食 ロッド式防食
L(m) 0〜170m 0〜4m 0〜170m 0〜4m
信号出力: 4〜20mADC / HART / RS485
周囲温度 -40〜85°C
プロセス温度

-10〜 + 70°C

プロセス接続 ねじフランジ取り付け(オプション)
電源 DC 24V(±5%)

負荷容量

<(U-15)/ 0.02A

ダイヤフラム素材

316L、セラミックダイヤフラム(オプション)ケースの材質:アルミニウム、ステンレス鋼(オプション)

安定

±0.05%FS /年;±0.1%FS /年

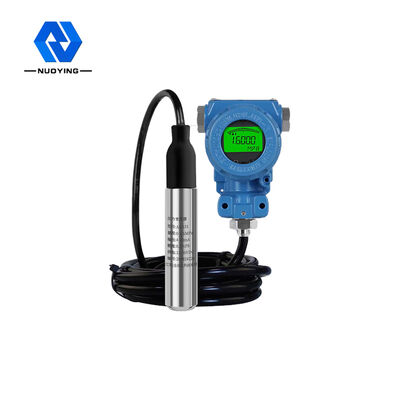

フィールド表示 LCD(オプション)
保護レベル IP67
ブラストクラス

Exia II CT5 Exd IIBT5(オプション)



※※ ノート:製品することができますそれに応じてカスタマイズ特定の要件ユーザー!



NH93420液面トランスミッター オペレーティング 原理

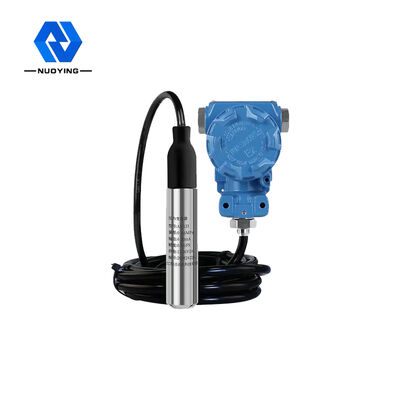

液面トランスミッターは、キャピラリーホースに組み込まれた特殊なガスガイドケーブル、圧縮ジョイント、およびプローブで構成されています。レベルゲージのプローブは、下部にダイアフラムを備えたステンレス鋼のコアと穴のあるプラスチックシェルで構成されています。液面測定は、実際にはプローブヘッドの静水圧と実際の大気圧の差であり、セラミックセンサー(ステンレス鋼フィルムに取り付けられている)と電子部品が圧力差を4〜20mAの出力信号に変換します。
静水圧液面トランスミッターを測定液の一定の深さに置くと、センサーの圧力式は次のようになります。液面式を取得するには、PA = p・g・h + Po:h = PA- Po / p * g。
同時に、液体の圧力がガス伝導ステンレス鋼を介してセンサーの陽圧チャンバーに導入され、次に液面の大気圧がセンサーの負圧チャンバーに接続されて中和されます。センサーの背面にあるPoで、センサーの測定圧力をPA-Po = p・g・hにします。
液体の密度が均一である場合、静圧差は液面の高さに比例します。



防食液面圧力トランスミッタRS4850-170mケーブル 0



NH93420液面トランスミッター インストール要件



  • 開いた容器内の静的液面を測定する場合、液面トランスミッターは容器の底に垂直であり、トランスミッターとジャンクションボックスを接続するケーブルは容器の開口部に固定されています。
  • 流水中の水位を測定する場合は、直径45mmのパイプを水中に挿入し、パイプの流れ方向の反対側に直径5mmの穴をさまざまな高さに開けます。水はパイプに入り、ケーブルラインとパイプの出口のジャンクションボックスを固定します。

防食液面圧力トランスミッタRS4850-170mケーブル 1
