| ブランド名: | NUOYINGJIAYE |
| モデル番号: | NH93420 |
| MOQ: | 1 |
| 価格: | $120 to $1800 |
| 支払条件: | T/T |
| 供給能力: | 300個/前月 |

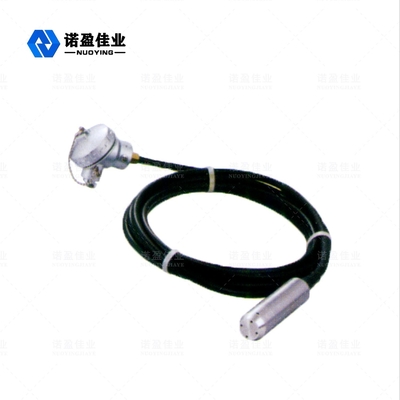

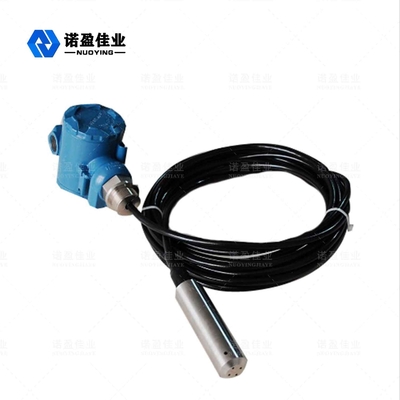

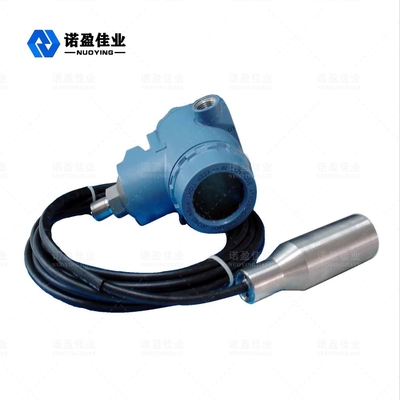

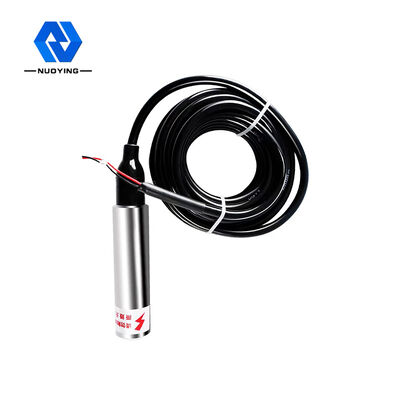

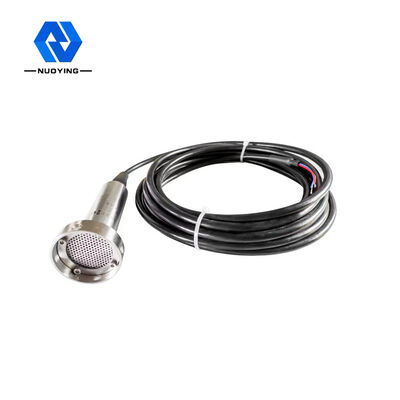

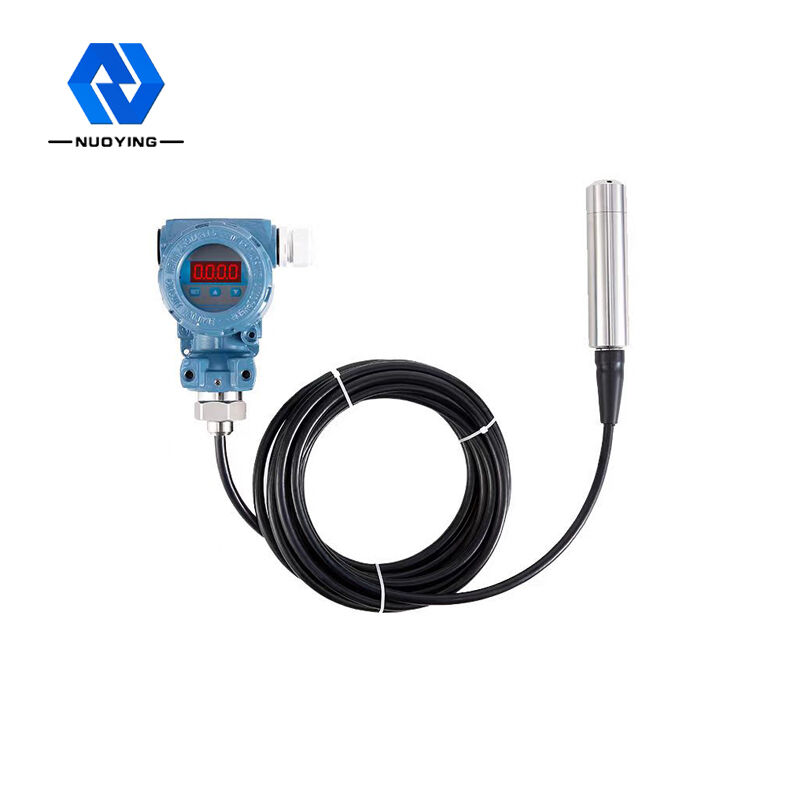

NH93420液面トランスミッター圧力センサートランスミッター
NH93420シリーズ液面トランスミッターは、オールステンレス鋼設計のオールシールダイビングソリッドステートピエゾ抵抗液面測定器です。この製品には、高安定性、高信頼性のピエゾ抵抗圧力センサー、高精度インテリジェントトランスミッター処理回路、高精度デジタル温度補償技術、非線形補正技術が使用されています。測定液の液面信号は、標準の電気信号出力に変換されます。防水ケーブルとシェルシール接続、ケーブル内のパイプは、液体中で長期間使用できます。統合された構造と標準化された信号出力は、現場での使用と自動制御に便利です。。製品は、サイズが小さく、軽量で、設置が簡単で、使いやすいです。石油、化学工業、発電所、都市給水、水温探査の分野での液面の測定と制御に適しています。
NH93420液面トランスミッター技術的パラメータ
| 代表的なアプリケーション | 液体、腐食性液体 | ||||||||||
| 測定範囲 |
|
||||||||||
| 信号出力： | 4〜20mADC / HART / RS485 | ||||||||||
| 周囲温度 | -40〜85°C | ||||||||||
| プロセス温度 |
-10〜 + 70°C |
||||||||||
| プロセス接続 | ねじフランジ取り付け（オプション） | ||||||||||
| 電源 | DC 24V（±5％） | ||||||||||
|
負荷容量 |
<（U-15）/ 0.02A |
||||||||||
|
ダイヤフラム素材 |
316L、セラミックダイヤフラム（オプション）ケースの材質：アルミニウム、ステンレス鋼（オプション） |
||||||||||
|
安定 |
±0.05％FS /年;±0.1％FS /年 |
||||||||||
| フィールド表示 | LCD（オプション） | ||||||||||
| 保護レベル | IP67 | ||||||||||
| ブラストクラス |
Exia II CT5 Exd IIBT5（オプション） |
※※ ノート：製品することができますそれに応じてカスタマイズに特定の要件のユーザー！
NH93420液面トランスミッター オペレーティング 原理

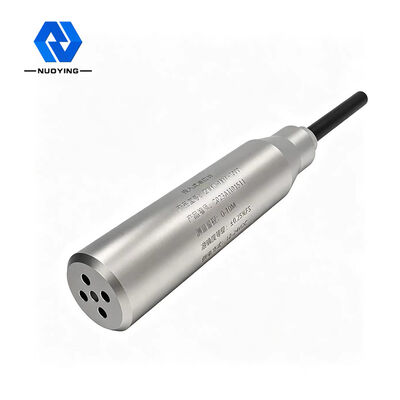

液面トランスミッターは、キャピラリーホースに組み込まれた特殊なガスガイドケーブル、圧縮ジョイント、およびプローブで構成されています。レベルゲージのプローブは、下部にダイアフラムを備えたステンレス鋼のコアと穴のあるプラスチックシェルで構成されています。液面測定は、実際にはプローブヘッドの静水圧と実際の大気圧の差であり、セラミックセンサー（ステンレス鋼フィルムに取り付けられている）と電子部品が圧力差を4〜20mAの出力信号に変換します。
静水圧液面トランスミッターを測定液の一定の深さに置くと、センサーの圧力式は次のようになります。液面式を取得するには、PA = p・g・h + Po：h = PA- Po / p * g。
同時に、液体の圧力がガス伝導ステンレス鋼を介してセンサーの陽圧チャンバーに導入され、次に液面の大気圧がセンサーの負圧チャンバーに接続されて中和されます。センサーの背面にあるPoで、センサーの測定圧力をPA-Po = p・g・hにします。
液体の密度が均一である場合、静圧差は液面の高さに比例します。
NH93420液面トランスミッター デザインの特徴
