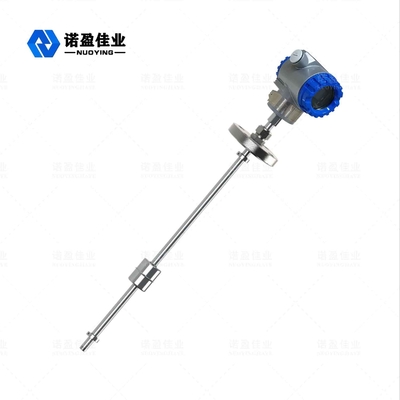

NYFZSS304磁気フロートタイプレベルトランスミッター50-5000mm720mW

NYFZ磁気フロートレベルメーターレベルトランスミッター液面測定

磁気フロートレベルメーター

磁気フロートレベル メーターオペレーティング 原理

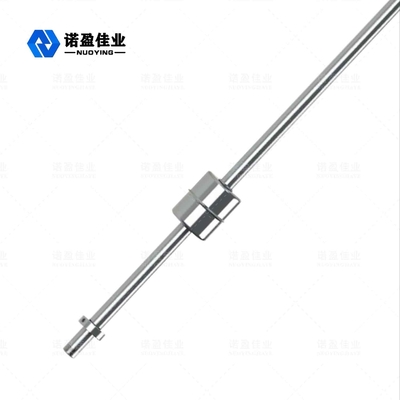

磁性液面計は、液面に合わせて環状磁気フロートを上下させ、変換器が物差しの乾式ばね管の吸引を誘導し、液面を対応する電気抵抗出力ヒドロキシルアミン信号に変換してから、ジャンクションボックス内の統合された伝送回路モジュール。抵抗信号は2線式4 ^ 2OmA標準信号出力に変換され、磁気浮上式液面計は液面を測定するためのフィールドLEDデジタルディスプレイも提供します。NYFZ-Xシリーズの製品は、標準、防食、防爆です。

浮力と磁気結合の原理に基づいて、マグレブ液面計は、検出管内に乾式ばね管のグループと正確な抵抗器を備えています。液面変化に伴って磁気フロートが検出管に沿って上下に移動する場合、液面で乾式ばね管を順番に接続することにより、試験管の出力抵抗が変化します。ジャンクションボックス内の変換回路モジュールは、抵抗値を4〜20mAの電流出力に変換します。

磁気浮く レベルメーター技術的パラメータ

※※ ノート：製品することができますそれに応じてカスタマイズに特定の要件のユーザー！

磁気フロート レベル メーターデザインの特徴

• シンプルな構造、頑丈で信頼性の高い、安定した操作。
• 液面を示す赤で表示され、直感的で人目を引く、読みやすい
• さまざまなインストールフォーム、さまざまな接続フォームを選択できます。
• 測定範囲が広く、測定過程全体に死角がありません。
• さまざまな液体の液面レベルと、高温、高圧、腐食性、可燃性、爆発性の媒体の連続測定。
• モニターは測定媒体から完全に分離されており、安全で信頼性があります。
• 特別な圧力と温度のためのプロのデザイン

磁気フロートレベルメーターの設置要件

• 取り付ける前に、フロートが使用中に滑らないようにレンチで緩めるなど、フロート制限リングが検出パイプの下で緩んでいないかどうかを確認してください。
• 磁気フロートが試験管を自由に上下に移動できるように、設置は垂直にする必要があります
• 検出管の周囲の透磁率を避けてください。そうしないと、液面計の通常の動作に直接影響します。
• メディアのスケーリングを容易にするために、フロートをブロックして測定に影響を与えないように、機器を定期的にクリーニングする必要があります
• 具体的なインストール方法は次のとおりです。
• 方法1：図1に示すように、フランジカバーの取り付け穴を機械加工し、マグレブ液面計に直接回転させます。
• 方法2：センサーサポートとロックナットを備えた固定磁気浮上式鉄道レベルメーター。この方法は、図2に示すように、オープンタンクの液面測定に適しています。
• 方法3：図3に示すように、タンクのカバーにG2ネジ穴を処理します。これは、フロートボールに入れるのに便利です。
• 方法4：図4に示すように、可動接続ヘッドを使用して、液面の高さに応じて物差しの長さを調整できます。

磁気フロートレベルメーター応用分野

リニアモーターカーレベルメーターは、化学、石油、その他の産業機器の容器の液面表示に適しています。現在、石油、化学、冶金、電力、食品、製薬、製紙、その他の液面測定および制御の業界で広く使用されています。
