商品の詳細:
|
適用: | 深い井戸、特大範囲 | プローブタイプ: | 柔らかいロープ |
---|---|---|---|
測定範囲: | 0~120m | プロセス関係: | ねじ、フランジ(任意)、 |
保護等級: | 表示器械IP67、IP67 | 実用温度: | -40~150℃ |
信号の出力: | 4-20mA、4-20mA/HART (二線式/四線式) | 電源: | (13-35) vDC |
ハイライト: | IP67アドミタンスタイプレベルスイッチ、アドミタンスタイプレベルスイッチ120m、IP67アドミタンスレベルセンサー,Admittance Type Level Switch 120m,IP67 admittance level sensor |

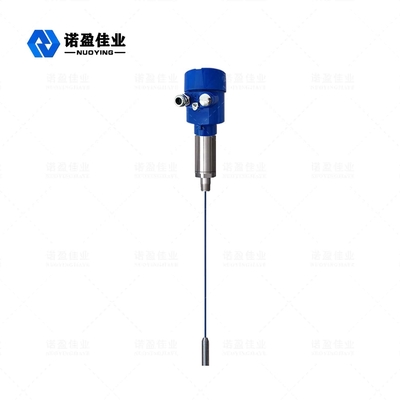

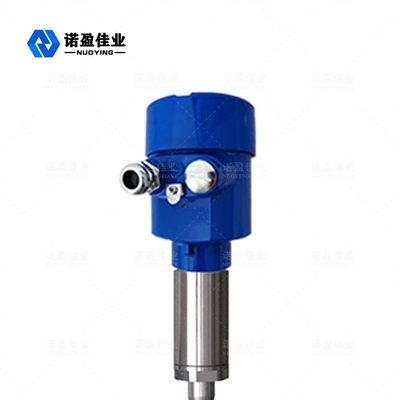

NYSP-Z20 SoftRopeRfアドミタンスレベルメーター深井戸特大測定レベルトランスミッター
NYSP-Z20Rfアドミタンスレベルメーター
NYSP-Z20 Rfアドミタンスレベルメーターは、高周波アドミタンスレベル測定製品の原理に基づいて継続的に使用されており、高い安定性、高感度、幅広い用途などを備えています。従来の容量性材料レベルメーターと比較して、モジュラー設計を使用しています。 、簡潔で簡単に機器セットを実現できます。一度設定すると、通常の使用と生涯無料のメンテナンスが可能になります。ユーザーは、機器の稼働状態を直感的に理解し、複雑な産業の機会に時間内に問題に対処できます。安全で信頼できるだけでなく。
RFアドミタンスレベル メーター技術的パラメータ
アプリケーション | 深く、特大の範囲 |
プローブタイプ | ソフトロープ |
測定範囲 | 0〜120m |
プロセス温度 | -40〜150℃ |
周囲温度 | -40℃〜+ 70℃ |
保管温度 | -20℃〜+ 65℃ |
プロセス圧力 | -0.1〜1.6MPa |
電源 | (13-35)vDC |
信号出力 | 4 ... 20mA / HART / RS485 / Modbus .. .. |
プロセス接続 | ねじ/フランジ(選択的) |
保護クラス | IP67 |
防爆グレード | ExiaⅡCT6(選択的) |
遅れ: | 0〜30秒調整可能 |
※※ ノート:製品することができますそれに応じてカスタマイズに特定の要件のユーザー!
Rfアドミタンス レベル メーターデザインの特徴
◎独自のドライビングシールド回路設計により、吊り下げに耐える能力を向上させることができます
◎不感帯測定はありません。10cm以上または数cmレベルの測定に適用できます。
◎安定した信頼性の高いフライアッシュ、ブランキング、水蒸気、結晶化、ワックスの出力
◎多くの場合、クリーニングやメンテナンス、デバッグなしで、アクティビティや簡単に摩耗する部品はありません
Rfアドミタンス レベル メーターインストール要件
インストール手順
(1)メータープローブと他のプローブには十分なスペースが必要です。提案は600mm以上です。写真の「1」と「2」、「2」と「3」を参照してください。
(2)図1に示すように、計測器のプローブと給電口の間に十分なスペースがあり、提案が600mmを超えている必要があります。そうしないと、計測器が正常に動作しません。
写真の「4」をご覧ください。
(3)プローブがタンクの底に到達できません。「4」プローブが長すぎます。短くカットする必要があります。そうしないと、機器が正常に動作しません。
(4)プローブの下端がコーン出口のコーン範囲に入ることができない。図の「5」を参照してください。このような設置、この場所での材料の張力容量
プローブの損傷やルーフの損傷が発生しやすい。
(5)サイロに取り付けられている材料とサイロの間に十分な距離があり、図2に示すように、提案が600mmを超えていることを確認します。壁に近すぎます。探偵
ヘッドのわずかな振動が壁または壁の材料に接触し、図1に示すように機器が適切に動作しなくなります。6.6。
(6)写真の「6)」を参照してください。側面の取り付けは、釣り竿タイプの取り付けとも呼ばれますが、このような取り付けはお勧めしません。
イチジク。タンク底部の4つの詳細は次のとおりです。
図Aのプローブは、壁にぶつからないようにまっすぐにする必要があります。
図Bのプローブは長すぎるため、切り捨てる必要があります。短時間で製造元に連絡してください。
