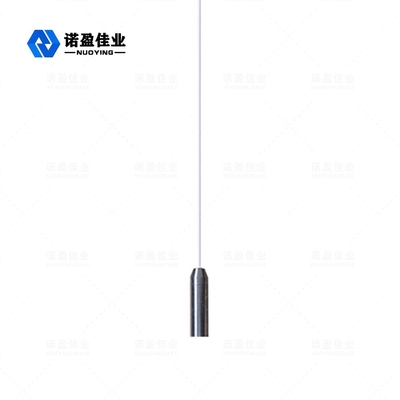

RF連続レベル送信機絶縁フレキシブルケーブル

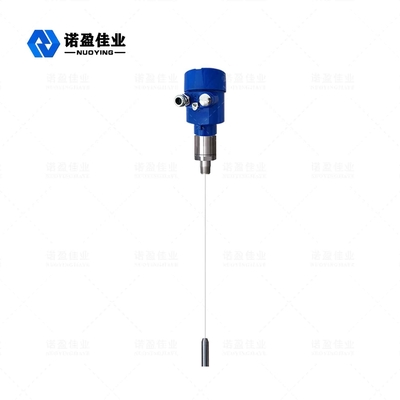

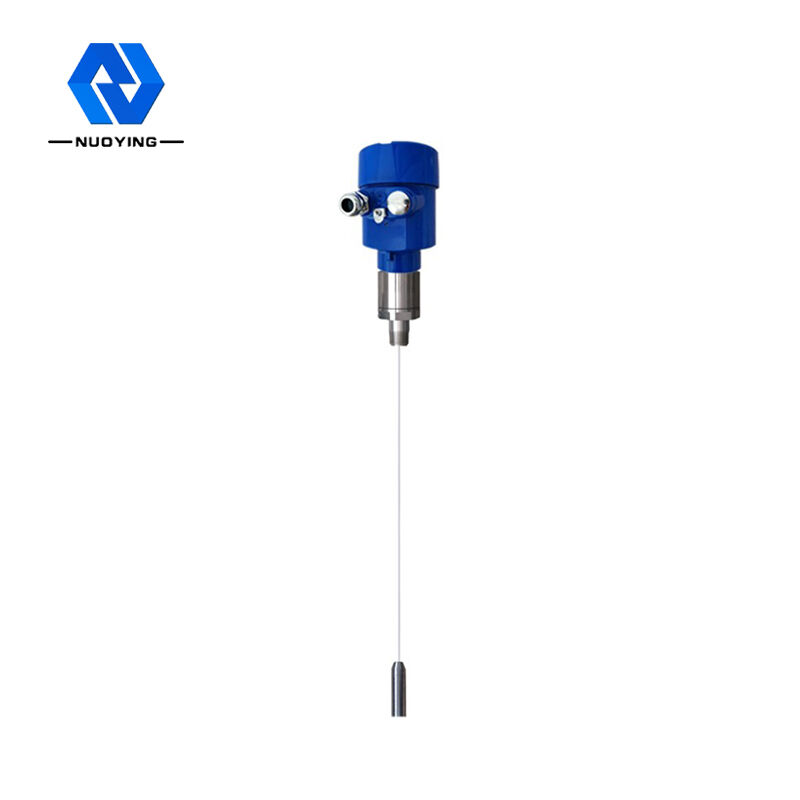

NYSP-Z19Rfアドミタンスレベルメーター

Rfアドミタンスレベルメーターは、連続レベル測定に使用されるユニバーサルレベルメーターです。この製品は、産業および鉱業現場で使用され、ほとんどのアプリケーションに適しています。機器は、回路ユニット、防爆ハウジングとロッドタイプのセットで構成されています。ケーブルタイプの検知素子、センサーにはさまざまなモデルがあり、機器は全体または個別の設置から選択できます。

RFアドミタンスレベル メーター技術的パラメータ

※※ ノート：製品することができますそれに応じてカスタマイズに特定の要件のユーザー！

Rfアドミタンス レベル メーターオペレーティング 原理

従来の容量性材料レベルメーター、レベルが上昇し、材料で覆われたプローブ、プローブと媒体（導電性材料）の間、またはプローブと管壁の静電容量（絶縁材料）の間の静電容量回路の値が増加します。レベルの変化により不均衡が静電容量ブリッジにつながったため、静電容量値の変化は、テストする材料の誘電率に依存します。次に、信号の検出、増幅、そして最終的に対応する信号出力に至るまでです。ただし、容量性材料レベルメーターにはいくつかあります。特にプローブがぶら下がっている場合の欠点は、測定結果に深刻な影響を及ぼします。

無線周波数アドミタンス測定技術はレベル測定技術であり、独自の利点があります。静電容量測定技術の一般的な概念は似ていますが、電子ユニットのrfアドミタンス技術が駆動シールドとチョッピング回路に加わったため、インピーダンスと容量性リアクタンス測定を実現できます物理法則の計算により、どのような材料もインピーダンスの容量性リアクタンスのサイズに等しいため、吊り下げによって測定でき、位相シフト発振回路による影響を合計出力から削除します。

タンクの負荷に設置されたRFアドミタンスレベルメーターセンサーは、RF信号の変化によって引き起こされるプローブレベルの変化を介して駆動します-プローブ端のシールドは、ハンギングループによって形成される高周波電流を防ぎ、機器測定の精度を保証します。

高精度測定結果のRfアドミタンス技術は、プローブの吊り下げの影響を受けず、現在最も広く使用されている測定技術です。低温から100℃から800℃の高温、真空から6.3MPaの圧力状況まで、超短距離から大規模まで、通常の用途が可能で、さまざまな種類の材料に適用できます。
