商品の詳細:
|
適用: | 液体の、腐食性の液体、絶縁の液体 | プローブタイプ: | 堅い絶縁の棒 |
---|---|---|---|
測定範囲: | 0~6m | プロセス関係: | ねじ、フランジ(任意)、 |
保護等級: | 表示器械IP67、IP67 | 実用温度: | -40~200℃ |
信号の出力: | 4-20mA、4-20mA/HART (二線式/四線式) | 電源: | (13-35) vDC |
ハイライト: | PTFE RFのアドミタンスのレベルの送信機、液体RFのアドミタンスのレベルの送信機、PTFE RFの液体の水平な送信機,Liquid RF Admittance Level Transmitter,PTFE RF Liquid Level Transmitter |

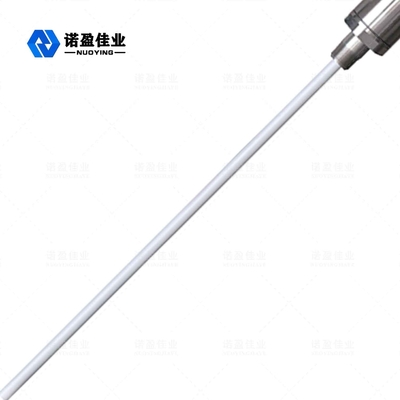

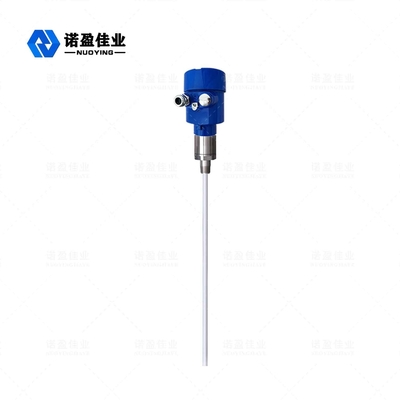

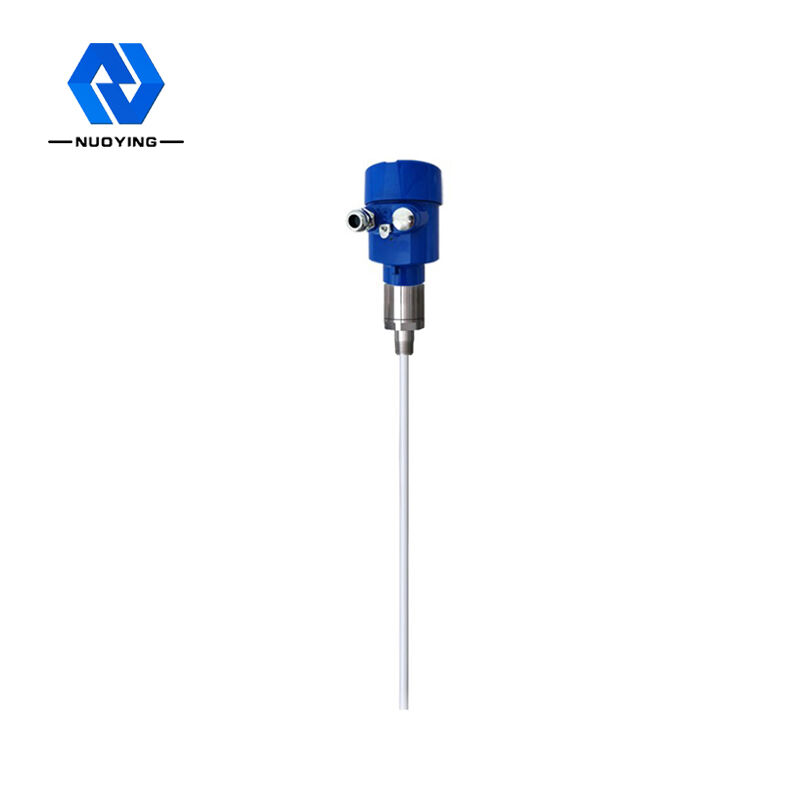

NYSP-Z16Rfアドミタンスレベルメーター
NYSP-Z16 Rfアドミタンスレベルメーターは、高周波アドミタンスレベル測定製品の原理に基づいて継続的に使用されており、高い安定性、高感度、幅広い用途などを備えています。従来の容量性材料レベルメーターと比較して、モジュラー設計を使用しています。 、簡潔で簡単に機器セットを実現できます。一度設定すると、通常の使用と生涯無料のメンテナンスが可能になります。ユーザーは、機器の稼働状態を直感的に理解し、複雑な産業の機会に時間内に問題に対処できます。安全で信頼できるだけでなく。
RFアドミタンスレベル メーター技術的パラメータ
アプリケーション | 液体、腐食性液体、絶縁性液体 |
プローブタイプ | 硬い絶縁棒 |
測定範囲 | 0〜6m |
プロセス温度 | -40〜200℃ |
周囲温度 | -40℃〜+ 70℃ |
保管温度 | -20℃〜+ 65℃ |
プロセス圧力 | -0.1〜4.0MPa |
電源 | (13-35)vDC |
信号出力 | 4 ... 20mA / HART / RS485 / Modbus .. .. |
プロセス接続 | ねじ/フランジ(選択的) |
保護クラス | IP67 |
防爆グレード | ExiaⅡCT6(選択的) |
遅れ: | 0〜30秒調整可能 |
※※ ノート:製品することができますそれに応じてカスタマイズに特定の要件のユーザー!
Rfアドミタンス レベル メーターオペレーティング 原理
従来の容量性材料レベルメーター、レベルが上昇し、材料で覆われたプローブ、プローブと媒体(導電性材料)の間、またはプローブと管壁の静電容量(絶縁材料)の間の静電容量回路の値が増加します。レベルの変化により不均衡が静電容量ブリッジにつながったため、静電容量値の変化は、テストする材料の誘電率に依存します。次に、信号の検出、増幅、そして最終的に対応する信号出力に至るまでです。ただし、容量性材料レベルメーターにはいくつかあります。特にプローブがぶら下がっている場合の欠点は、測定結果に深刻な影響を及ぼします。
無線周波数アドミタンス測定技術はレベル測定技術であり、独自の利点があります。静電容量測定技術の一般的な概念は似ていますが、電子ユニットのrfアドミタンス技術が駆動シールドとチョッピング回路に加わったため、インピーダンスと容量性リアクタンス測定を実現できます物理法則の計算により、どのような材料もインピーダンスの容量性リアクタンスのサイズに等しいため、吊り下げによって測定でき、位相シフト発振回路による影響を合計出力から削除します。
タンクの負荷に設置されたRFアドミタンスレベルメーターセンサーは、RF信号の変化によって引き起こされるプローブレベルの変化を介して駆動します-プローブ端のシールドは、ハンギングループによって形成される高周波電流を防ぎ、機器測定の精度を保証します。
高精度測定結果のRfアドミタンス技術は、プローブの吊り下げの影響を受けず、現在最も広く使用されている測定技術です。低温から100℃から800℃の高温、真空から6.3MPaの圧力状況まで、超短距離から大規模まで、通常の用途が可能で、さまざまな種類の材料に適用できます。
