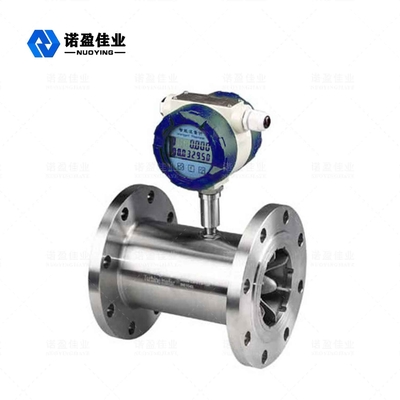

NYLDタービン 流量計



NYLDタービン流量計（略称TUF）は、主なタイプのインペラ流量計であり、アネモスコープと水道メーターも含まれます。TUFは、センサーと変換ショーで構成されています。センサーは、マルチブレードローターを備えた流体の平均速度に反応して、流量値と累積流量値を推測します。ローターの速度（または円）は、読み取り装置によって記録を表示および送信する前に、メカニズム、電磁誘導、光電性によって取得できます。
アメリカは1886年の初めに最初のTUF特許を発表したと言われています。1914年の特許は、TUFフロー値が周波数に関連していることを記録しました。1938年に最初に開発されたTUFは、航空機内の燃料流量の測定に適用されます。ジェットエンジンと液体ジェット燃料には高精度で迅速な応答の流量測定器が急務であるため、第二次世界大戦が終わるまで業界で使用することが最終的に達成されました。今日では、石油、化学、防衛、科学、測定などの分野で広く使用できます。
NYLDシリーズタービン流量計は、高度な設計と統合された最先端の技術を利用して、シンプルな構造、軽量、高精度、優れた再現性、柔軟な反応、便利な設置/保守/アプリケーションなどの機能を備えた新世代のタービン流量計を製造します。運動粘度が5 *10-6㎡/ s未満で、繊維、粒子などの不純物がなく、ステンレス鋼1Cr18Ni9Ti、2Cr13、A12O3、およびシール内の硬質合金との腐食相互作用がない液体の測定に適用されますパイプ。5 *10-6㎡/ sを超えるキネマティックの液体は、流量計の実際の液体校正後に測定できます。特別なディスプレイ機器との調整により、値の制御、過剰な場合のサイレンに使用できます。したがって、それは流量値を測定し、エネルギーを節約するための理想的な機器です。



NYLDタービン 流量計 基本パラメータ/技術仕様



技術仕様



呼び径（mm） および接続方法	4,6,10,15,20,25,32,40（トレッド接続） 15,20,25,32,40（トレッドとフランジの接続） 50,65,80,100,125,150,200（フランジ接続）
精度クラス	通常の精度±1％R、±0.5％R、 最高精度±0.2％R
測定範囲レート	1：10、1：15、1：20
楽器の素材	304ステンレス鋼;316Lステンレス鋼;等
中温（℃）	－20〜 ＋ 120℃
周囲条件	温度：－10〜 ＋ 55℃、 相対湿度：5％〜90％ 大気圧：86〜106Kpa
信号出力	センサー：パルス周波数信号、 低レベル≤0.8V 高レベル≥8V。 送信機：電流信号 4〜20mA DC 2本のワイヤー
供給電力	センサー：+ 12V DC、+ 24V DC（オプション） トランスデューサー：+ 24V DC シーン表示タイプメーター：3.2Vリチウム電池
信号伝送線路	STVPV 3×0.3（3線）、2×0.3（2線）
伝送距離	≤1000m
信号線インターフェース	めねじM20×1.5
防爆クラス	ExdIIBT6
保護クラス	IP65



液体の測定範囲と使用圧力



名目 直径 （んん）	通常の流量（m3 / h）	膨張する流量 （m3 / h）	通常の許容圧力（Mpa）	特殊公差圧力（Mpa） （フランジ接続）
DN4	0.04〜0.25	0.04〜0.4	6.3	12、16、25
DN6	0.1〜0.6	0.06〜0.6	6.3	12、16、25
DN10	0.2〜1.2	0.15〜1.5	6.3	12、16、25
DN15	0.6〜6	0.4〜8	6.3、2.5（フランジ）	4.0、6.3、12、16、25
DN20	0.8〜8	0.45〜9	6.3、2.5（フランジ）	4.0、6.3、12、16、25
DN25	1〜10	0.5〜10	6.3、2.5（フランジ）	4.0、6.3、12、16、25
DN32	1.5〜15	0.8〜15	6.3、2.5（フランジ）	4.0、6.3、12、16、25
DN40	2〜20	1〜20	6.3、2.5（フランジ）	4.0、6.3、12、16、25
DN50	4〜40	2〜40	2.5	4.0、6.3、12、16、25
DN65	7〜70	4〜70	2.5	4.0、6.3、12、16、25
DN80	10〜100	5〜100	2.5	4.0、6.3、12、16、25
DN100	20〜200	10〜200	2.5	4.0、6.3、12、16、25
DN125	25〜250	13〜250	1.6	2.5、4.0、6.3、12、16
DN150	30〜300	15〜300	1.6	2.5、4.0、6.3、12、16
DN200	80--800	40〜800	1.6	2.5、4.0、6.3、12、16



ガスの測定範囲と使用圧力



モデル	直径 （んん）	流量 （m3 / h）	初期流量 （m3 / h）	許容圧力（Mpa） （フランジ接続）
25A	25（1インチ）	0.7〜7	0.6 0.6	4.0フランジまたはスレッド
25B		1.5〜15	1.0	4.0フランジまたはスレッド
25C		3〜30	2.0	4.0フランジまたはスレッド
40A	40（1.5インチ）	4〜40	2.5	4.0フランジまたはスレッド
40B		8〜80	3	4.0フランジまたはスレッド
50A	50（2インチ）	10〜100	3.5	4.0フランジ
50B		15〜150	4	4.0フランジ
80	80（3インチ）	15〜300	4	1.6フランジ
100	100（4インチ）	20〜400	5	1.6フランジ
150	150（6インチ）	50〜1000	8	1.6フランジ
200	200（8インチ）	100〜2000	20	1.6フランジ
250	250（10インチ）	150〜3000	30	1.6フランジ
300	300（12インチ）	200〜4000	40	1.6フランジ



NYLDタービン 流量計 オペレーティング 原理



測定された液体がセンサーを流れると、駆動されるベーンが回転し始めます。この速度は、パイプ内の平均流量1に正比例します。ベーンを回すと、磁気弾性トランスデューサの磁気抵抗値が周期的に変化します。磁粉探傷コイル内の磁束は、周期的に変化して周期的な誘導電圧を生成します。これはパルス信号であり、拡大鏡によって増幅された後に表示するためにディスプレイに送信されます。

タービン流量計の流量方程式には、実用的なものと理論的なものの両方が含まれています。

• 実用的な方程式：

Q_{v =}f ／ k

Q_m= Q_vvρ

Q_v体積流量を指します（単位：m³/ s）

Q_m質量流量を指します（単位㎏/ s）

f：出力信号周波数（単位Hz）を参照

k：流量計係数を参照（単位P / m³）。

流量計係数と流量の関連曲線がグラフにあります（図：タービン流量計の特性曲線）。ご覧のとおり、因子曲線は線形性と非線形性の2つの部分に分けることができます。線形部分は、曲線全体の3分の2を占め、その特徴は、構造、センサーのサイズ、および流体の粘度に関連しています。非線形部分の特徴は、ベアリングからの摩擦力、液体の耐粘性に影響されます。流量がセンサーの下限を下回ると、それに伴って計器係数が急速に増加します。圧力損失と流量の値は、二乗関係に似ています。流量が上限を超えた場合は、キャビテーションの防止に注意してください。タービン流量計の構造が類似している場合、それらの曲線の特徴は類似していますが、システムエラーは異なります。





センサー係数は、センサーの内部流体メカニズムを考慮していない可能性のある校正機器によって計算でき、入力された流量と出力された周波数のパルス信号によって確認できます。そのため、センサーをブラックボックスとして見ることができ、アプリケーションに便利です。ただし、変換係数（または計測器係数）は、校正条件が基準条件であるいくつかの条件に準拠する必要があることに注意してください。この状態から外れると、たまたま係数が変化します。変更は、センサータイプ、パイプの設置条件、および流体の物理的パラメーターの観点から決定されます。

• 理論的な流量方程式：

運動量の定理によると、運動インペラの方程式をリストすることができます。

Jdwdt= M₁-M₂-M₃-M₄

式では、

J：インペラの慣性モーメント。

dwdt：回転加速度;

M₁：液体駆動トルク

M₂：粘性抵抗モーメント

M₃：軸受摩擦モーメント

M₄：磁気モーメント。

インペラが一定速度で回転しているとき、Jdwdt= 0、およびM₁= M₂+ M₃+ M_4.4。理論の分析と実験の検証を通じて、次の式を推定できます。

n = Aq_v+ B-Cq_v

式では、

n：インペラの回転速度を示します。

q_v：体積流量を指します。

A：流体の物理的特性（密度、粘度など）、インペラ構造パラメータ（ブレード角度、インペラ直径、フローチャネル断面積など）に関連する要因。

B：トップベーンギャップおよび流体流速分布に関連する要因。

C：摩擦モーメントに関連する要因。

国内外の学者は、理論的には多くの流れ方程式を提唱し、さまざまなセンサー構造や流体作動条件に適用しています。これまで、タービン機器の流体力学的特性は、流体の物理的特性や流れの特性と複雑な関係があるため、まだ不明です。たとえば、流れ場に渦巻きと非対称の速度分布があるように見える場合、流体力学的特性は非常に複雑です。

したがって、機器の係数は理論式では推定できず、実際の流量校正で確認できます。しかし、理論式は実際には重要です。これは、センサー構造パラメーターと予測の設計、および計測器係数変更ルールの評価の指導に使用できます。



NYLDタービン 流量計 特徴

• 高精度（通常の精度±1％R、±0.5％R、最高の精度±0.2％R）;
• 良好な再現性（短期的なものは0.05％〜0.2％に達する）、定期的なキャリブレーションまたはオンラインキャリブレーションでの非常に高い精度のために取引決済で使用される優先順位。
• パルス周波数信号出力は、ゼロドリフトがなく、強力な干渉防止能力を備えた全体計算およびコンピュータ接続に適用できます。
• 高周波（3〜4kHz）を実現でき、高分解能です。
• ワイドレンジアビリティ：中径または大径は1:20に達し、小径は1:10に達する可能性があります。
• コンパクトで軽量な構造、便利な設置とメンテナンス、広範なアプリケーション能力。
• 高圧計器化する不要な開口部を備えた高圧測定への応用。

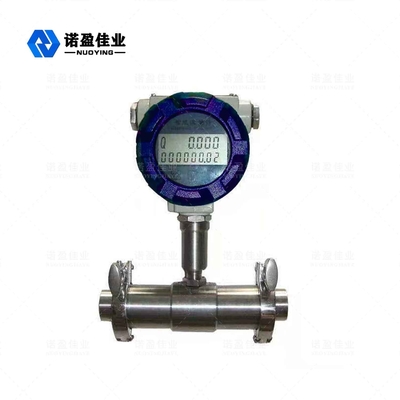

• 完全に調整されたバージョンのセンサーは、ユーザーの特別なニーズに応じて、さまざまな種類のセンサーに合わせて設計できます。例えば、低温タイプ、高圧タイプ、衛生タイプなど。
• 挿入式が可能で、圧力損失が少なく、低価格で、取り出しの流れが不要で、設置・保守が便利な大口径測定に対応できます。

NYLDタービン 流量計カテゴリー



1.NYLDシリーズは機能によって2つのカテゴリーに分けることができます：

• タービンフローセンサー/トランスミッター
• インテリジェント統合タービン流量計

2.機能イラスト：



タービンフローセンサー/トランスミッター

この種の製品にはシーン表示機能がなく、出力を遠方に送信する信号のみを生成します。フロー信号は、パルス信号または電流（4〜20mA）信号に分割できます。この機器は、低価格、高組み立て、小型サイズであるため、使用するコンピュータ制御システムのセカンドディスプレイ、PLC、DCSなどに適合させることができます。

さまざまな信号出力に応じて、NYLD-NタイプとNYLD-Aタイプに分けることができます。



NYLD-Nセンサー
12〜24V DC電源、3線式パルス出力、
高レベル≥8V、低レベル≤0.8V、信号伝送距離≤1000M。



NYLD-送信機
DC 24V電源、2線式電流（4〜20mA）信号出力、信号伝送距離≤1000M。



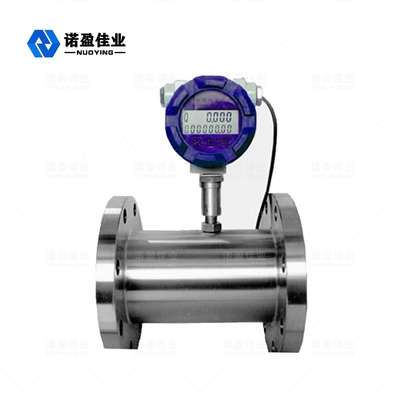

インテリジェント統合タービン流量計
高度な超低消費電力のシングルチップマイクロプロセッサ技術を採用して、タービン流量センサーと累積計算表示器の統合を備えた新しいインテリジェント流量計を構成しています。現場での2列LCDディスプレイ、コンパクトな構造、直接で明確な読み取り、高い信頼性、外部電源からの干渉防止、雷攻撃防止、低コストなど、多くの明らかな利点があります。
計測器要素の3つのポイントが修正され、非線形でインテリジェントに補正され、シーンで修正されます。
透明度の高いLCDディスプレイには、瞬時流量（有効な4つの数値）と累積流量（有効な8つの数値と累積流量（リセットされた有効な8つの数値）の両方が同時に表示されます。すべての有効なデータを10年間保持できます。この種のタービン流量計はすべて防爆製品であり、防爆クラスはExdIIB6です。
このタイプのタービン流量計は、供給電力とリモート信号送信方法の観点から、タイプNYLD-BとNYLD-Cに分けることができます。
NYLD-Bタイプ：電源3.2V10AH（リチウム電池）は4年以上連続運転可能ですが、信号出力はありません。
NYLD-Cタイプ：外部に24V DC電源を供給し、通常の2線式電流信号（4〜20 m A）を出力し、さまざまなシーンの需要に応じてRS485またはHART通信を追加できます。



NYLDタービン 流量計タイプの選択



モデル

説明

NYLD-□/□/□/□/□/□/□

DN （んん）

4

4mm、通常の流量範囲0.04〜0.25m3/ h、広い流量範囲0.04〜0.4m3/ h

6

6mm、通常の流量範囲0.1〜0.6m3/ h、広い流量範囲0.06-0.6m3/ h

10

10mm、通常の流量範囲0.2〜1.2m3/ h、広い流量範囲0.15〜1.5m3/ h

15

15mmの通常の流れ範囲0.6-6m3/ h、広い流量範囲0.4〜8m3/ h

20

20mmの通常の流れ範囲0.8-8m3/ h、広い流量範囲0.4〜8m3/ h

25

25mmの通常の流れ範囲1-10m3/ h、広い流量範囲0.5-10m3/ h

32

通常の流量範囲32mm1.5〜15m3/ h、広い流量範囲0.8〜15m3/ h

40

通常の流量範囲40mm2〜20m3/ h、広い流量範囲1〜20m3/ h

50

通常の流量範囲50mm4〜40m3/ h、広い流量範囲2〜40m3/ h

65

65mmの通常の流れ範囲7-70m3/ h、広い流量範囲4-70m3/ h

80

通常の流量範囲80mm10-100m3/ h、広い流量範囲5-100m3/ h

100

100mm通常流量範囲20-200m3/ h、広い流量範囲10-200m3/ h

125

125mmの通常の流れ範囲25-250m3/ h、広い流量範囲13-250m3/ h

150

150mmの通常の流れ範囲30-300m3/ h、広い流量範囲15-300m3/ h

200

200mm通常流量範囲80-800m3/ h、広い流量範囲40-800m3/ h

タイプ

N

ベーシックタイプ、+ 12V電源、パルス出力、ハイレベルl≥18V、低レベル≤0.8V

A

4〜20mA 2線電流出力、リモート送信タイプ。

B

電池供給電源、シーン表示タイプ。

C

シーン表示/ 4〜20m2線式電流出力

C1

シーン表示/ RS485通信プロトコル

C2

シーン表示/ HART通信プロトコル

Accuracyclass

05

精度クラス0.5

10

精度クラス1.0

測定範囲 マーク

W

ワイドフローレンジタービン

S

標準測定範囲タービン

材料

S

304ステンレス鋼

L

316（L）ステンレス鋼

防爆

N

マークなし、防爆型ではありません

E

防爆（ExdIIBT6）

圧力クラス

N

通常（前の画像への参照）

H（x）

高圧（前の写真を参照）



注：DN15-DN40は定期的にねじ接続が必要ですが、端の呼び径に「FL」を追加することでフランジ接続にすることができます。



NYLDタービン 流量計設置サイズ













呼び径（mm）	L（mm）	G	D（mm）	d（mm）	穴番号
4	295	G1 / 2
6	330	G1 / 2
10	450	G1 / 2
15	75	G1	φ65	φ14	4
20	80	G1	φ75	φ14	4
25	100	G5 / 4	φ85	φ14	4
32	140	G2	φ100	φ14	4
40	140	G2	φ110	φ18	4
50	150		φ125	φ18	4
65	170		φ145	φ18	4
80	200		φ160	φ18	8
100	220		φ180	φ18	8
125	250		φ210	φ25	8
150	300		φ250	φ25	8
200	360		φ295	φ25	12



NYLDタービン 流量計インストール時の注意



（1）設置場所：
センサーは、保守が容易で、パイプの振動がなく、強い電磁干渉がなく、高温放射の影響を受けない場所に設置する必要があります。写真のように、タービン流量計の代表的な配管設置システムを以下に示します。構成の各部分は、すべてである必要はない、測定されたオブジェクトを考慮して選択できます。タービン流量計は速度異常と回転流に敏感であるため、センサーに入るには、十分に発達した管流であり、必要な直管または整流器と一致している必要があります。流れ抵抗の上流側の成分が変数である場合、上流のパイプラインの長さは一般に20D以上であり、下流のパイプラインの長さは5D以上です。設置スペースがこれらの要求を満たさない場合は、フロー整流器をフロー抵抗のコンポーネントとセンサーの間に設置することができます。センサーは、直射日光や雨が当たらない屋外に設置する必要があります。



上流のコンポーネントタイプ	シングル90°アングルベンド	同じレベルで二重の90°の角度が曲がる	異なるレベルでの二重の90°角度ベンド	同心レデューシングパイプ	バルブ全体を開く	ハーフバルブを開く	下流側の長さ
L / DN	20	25	40	15	20	50	5



（2）パイプとの接続に必要な設置：
水平に設置されたセンサーは、パイプラインの傾斜が見えないようにする必要があり（通常は5°以内）、垂直に設置されたセンサーはそれと同じである必要があります。連続して実行する必要があるサイトでは、バイパスパイプと信頼性の高いカットオフバルブを設置する必要があります。測定時にバイパスパイプに漏れがないことを確認する必要があります。
新しいパイプライン内のセンサーの位置は、最初に短いパイプに置き換えられます。内部のパイプラインがクリアされた後、短いパイプを正式にセンサーに戻すことができます。このステップは常に無視されているため、パイプラインのクリア中にセンサーが損傷することがよくあります。
測定液に不純物が含まれている場合は、上流側のセンサーの前にフィルターを取り付けてください。液体を連続的に流すには、不純物を順番に除去する2セットのフィルターを取り付けるか、自動除去タイプのファイラーを選択する必要があります。液体に空気が混入する場合は、上流側にエリミネーターを設置してください。フィルターまたはエリミネーターの口は安全な場所に導く必要があります。
センサーの位置がパイプラインの下部にある場合は、堆積物の滞留を防ぐために、センサーの後にドレンバルブを固定して不純物を定期的に排出する必要があります。測定液が気になりやすい場合は、精度や寿命を損なう可能性のあるエアポケットを防ぐため、センサーの出口圧力をPmin以上にする必要があります。
Pmin =2⊿P+ 1.25Pv Pa
Pmin：最低圧力Pa;
⊿P：センサーの流量が最大のPaであるときの圧力損失。
Pv：使用温度が最高点Paに達したときの飽和蒸気圧。

流量制御弁はセンサーの下流に固定し、上流側の遮断弁はすべて開いておく必要があります。
バルブは、振動や外部への漏れを発生させない場合があります。逆流を引き起こす可能性のある流量範囲に対して、
チェックバルブを固定すると、流体の逆流が発生します。センサーとパイプラインの両方が同心である必要があります。密封されたワッシャー



NYLDタービン 流量計接続方法







タービンフローセンサー/トランスミッター:(モデルNYLD-N、モデルNYLD-A）

1.基本タイプ：





NYLD-N型タービン流量計の接続方法





NYLD-A型タービン送信機の接続方法



2.防爆タイプ：

NYLD-Nタイプタービン流量計センサーの接続方法：





NYLD-Aタイプのタービンフロートランスミッタの接続方法：





インテリジェント統合タービン流量計（モデルNYLD-C）





NYLDタービン 流量計申し込み



NYLD-Nベーシックタイプタービン流量計：

このセンサーは販売前に校正および調整されているため、検査する必要はありません。

センサーは表示装置と結合します。最初に、表示装置の入力機能と一致する必要がある出力機能（パルス周波数範囲、レベル、ワイドなど）をチェックします。表示パラメータは、センサー係数の観点から設定する必要があります。センサーの電力、配線、抵抗も一致している必要があります。さらに、センサーの事前配置増幅器は、たとえば防雨対策を講じるために、電磁干渉を防ぐように考慮する必要があります。

NYLD-タービンフロートランスミッター：

この変換器は、購入時の顧客の要求に応じて、流量出力のゼロ点とフルレンジ値を適切に設定する必要があります。

流量計が作動し、現場で流量出力ゼロ点を調整する必要がある場合、操作方法は次のようになります。

流量計パイプのバルブを閉じ、パイプに流量がないことを確認します。電源を入れると、直列接続された電流計は流量計の出力電流を監視できます。回路基板上のW502ポテンショメータをわずかに調整して、出力電流を4mAに戻します。

注：流量計の全範囲値は、動作後に現場で調整できませんでした。必要に応じて、工場に返送し、標準インストールで完了してください。



NYLDタービン 流量計使用上の注意



（1）スイッチオーダーを実行に移す
※分岐管のないセンサーは、上流側の半分のバルブを少し開き、次に下流側のバルブを開く必要があります。少量（約10分）でしばらく運転する場合は、上流バルブ全体と下流バルブを通常の流量まで開きます。
※分岐センサーは、まず分岐管弁、半上流弁、下流弁を開き、分岐弁を小流量まで閉じてしばらく運転してください。次に、上流のバルブ全体を開き、分岐バルブ全体を閉じ（漏れがないことを確認してください）、最後に下流のバルブを必要な流量に調整します。
（2）低温・高温の液体が始動します
低温の流体がパイプを通って流れるとき、最初に水を排出し、次に最小の流れで15分間流し、徐々に通常の流れに上昇させる必要があります。流れが止まると、パイプ温度と周囲温度に近づくまで徐々に低下するはずです。
高温の流体の流れは、この低い流体に似ています。
（3）その他の注意事項：
1）バルブの開閉は遅くする必要があります。自動制御スイッチを採用する場合は、ベーンホイールに対する液体の損傷を防ぐために、「2開、2閉」の方法を使用するのが最適です。
2）センサーの下流圧力を確認し、キャビテーション防止策を講じてください。
3）センサーの要因は、パイプラインから離れて定期的に校正する必要があるため、変化しているように見える可能性があります。流量が許容範囲内にない場合は、センサーを交換する必要があります。
4）配管の洗浄は、使用する流れの方向、値、圧力、温度などの基準を確認する必要があります。そうしないと、精度が低下し、損傷する可能性があります。
5）長時間の正常な動作を保証するために、センサーのチェックを強化します。異常を発見したので、対策を講じる必要があります。たとえば、ベーンホイールの回転を監視しているときに異常な声が聞こえます。





NYLDタービン 流量計問題と解決策





問題	考えられる理由	解決
液体が正常に流れる場合、表示されないか、合計が追加されません。	小切手： 1）開回路。接触が緩い（ワイヤー電源wirefusecoilPCB） 2）ベーンホイールは回転しません	1）電気メーターで問題点を見つけるか、この回路基板を予備のものと交換します。 2）ベーンホイールを清掃または交換し、隣接する部品との摩擦がないことを確認します。
フロー表示は徐々に低下しています。	1）フィルターがブロックする 2）パイプのバルブがコアに対して緩んでいる 3）ベーンホイールに不純物が含まれている	1）フィルターをクリーンアップします 2）バルブを修理または交換します 3）センサーを清掃してから、再度校正する必要があります
その画面には、液体に流れがない場合に表示される流れがまだあります	1）ケーブルに外部干渉のある良好なアース線がない。 2）エラー信号を生成するための振動のあるパイプ 3）カットオフバルブに漏れがあり、流れが漏れている 4）ディスプレイの内部回路またはコンポーネントが損傷して干渉が発生している	1）良好なグラウドワイヤーを使用するために、修理または交換します。 2）パイプラインを強化するか、振動を防ぐためにブラックレットを取り付けます。 3）バルブのメンテナンスまたは交換 4）干渉源を徐々に確認して取り除きます。
表示値は経験推定値とは明らかに違います	1）センサーの内部トンネルが間違っています。 2）センサーの内部はキャビテーションのように見えます。 3）パイプ内の流れが問題を引き起こす 4）ディスプレイの内部が間違っている 5）永久磁石材料の効果はますます弱くなっています 6）実際の流れが通常の範囲内にない	1）-4）正しい方法を使用するために、最初に原因を見つける必要があります。 5）磁石材料を交換してください 6）適切なセンサーを選択する





NYLDタービン 流量計輸送と保管



センサーは頑丈な木箱（小径はカートンに入れることができます）に入れる必要があり、箱の中で自由にぐらつくことはできません。持ち運ぶときは、下に置くように注意し、無愛想に積み降ろしを拒否する必要があります。
予約場所は、以下の条件で確認する必要があります。
1.雨や湿気を避けてください。
2.機械的振動や打撃を避けます。
3.温度範囲：-20℃-+ 55℃;
4.相対湿度：80％以下;
5.周囲環境には腐食性ガスは含まれていません。

開梱時の注意

ボックスを開くときは、ファイルとアクセサリが完成している必要があります。ボックス内のファイルには、ユーザーマニュアル、テスト証明書、およびパッキングリストが含まれています。センサーは、輸送中に損傷が発生するかどうかを観察して、適切に処理する必要があります。ユーザーは証明書を紛失から保護する必要があります。そうしないと、計測器の要素を設定できません。



注文に関する必要な知識

ユーザーは、タービン流量計を注文する際に、流体の呼び径、動作圧力、動作温度、流量範囲、流体カテゴリ、および周囲の状態に応じて適切なモデル仕様を選択する必要があることに注意してください。防爆需要があり、防爆クラスに厳密に注意する場合は、防爆タイプのセンサーを選択する必要があります。
弊社がディスプレイ機器を適合させた場合は、関連する説明書を参照して適切なモデルを選択するか、情報提供の観点から当社の技術エンジニアの設計を使用して選択してください。必要な信号の送信に使用するケーブルは、長さと仕様を提供する必要があります。
タービン流量計のインテリジェント統合（NYLD-B / C NYLD-B / C）





特徴	ターミナル名	繋がり
2線式4-20MA	V +	2線式4-20MAアノード
	V-	2線式4-20MA負極
パルス出力	V +	12 / 24Vパワーポジティブ
	V-	12 / 24Vパワーネガ
	パルス出力	パルス出力
485出力	A	485Aエンド
	B	485B終了
1-5V出力	V +	24Vパワーポジティブ
	V-	24Vパワーネガ
	A	1-5V出力+
	B	1-5V出力-
電池式端子	T +	3.6Vバッテリープラス
	T-	3.6Vバッテリーマイナス

動作条件「＞」を押し、パスワード入力インターフェースに入り、「＜」ボンドを押し、約1.2秒パスワードの入力を開始します。
2010年のパスワードを設定する（エンジニア操作）図2
キーの説明：
「<」ボタンを押す（「<」ボタンを押す約1.2秒は確認を表します）
「+」ボタンを押します（「<」ボタンを押します約1.2秒終了を意味します）
「+」ボタンを押します入力状態サイクルでカーソルの値を変更します
「<」ボタンを押す現在のカーソル位置入力を移動します
入力状態「〈」を押す、パスコードメニューに入る権利、間違った初期状態入力に戻る





インストルメントパネル操作説明書



サブメニュー番号	メニュー表示	意味	アイテムまたは値の範囲を選択します
1	フローユニットの選択	フローユニットの選択（デフォルト0）	0：m³/ h1：m³/ h2：L / h 3：L / m 4：+ / h 5：+ / h 6：kg / h 7：kg / m
2	アルゴリズムの選択	アルゴリズムの選択（デフォルト0）	00：従来の体積流量、01：従来の質量流量、02：従来のガス体積流量、03：従来のガス質量流量
3	流量係数	流量係数（デフォルト3600）	メーター係数、UnitsP /m³を設定します
4	フルスケール出力フロー	フルスケール出力フロー（デフォルト1000）	計測器出力時4-20MAアナログ信号値を設定する必要があります。0単位および一貫したフロー単位ではありません。
5	密度設定	密度設定（デフォルト1.0）	質量流量（01. 03）を選択するアルゴリズムの場合、これを設定する必要があります。単位：KG /m³
6	温度設定	温度設定（デフォルト0.0）	温度値を設定し、02を選択します。03アルゴリズム、これを設定する必要があります、単位：℃
7	絶対圧力設定	ガス絶対圧の設定	---
8	ローワーカットトラフィック	パルス入力パーセンテージ除去の設定	トラフィックのフルスケール除去の％値が0〜100の場合、この現在のモードを使用し、パルスタイプの範囲を正しく設定する必要があります
9	485アドレス	RS485シリアル通信を設定する	スコープ：0-255
10	減衰時間	表示出力ダンピング時間の設定（デフォルト4S）	電流出力を設定し、減衰時間を表示します。流れの変動に伴う出力電流を回避し、範囲を表示するには：2-32
11	合計フローをクリアする	合計フローをクリアする	フロー全体をクリアする「はい」を選択し、「E」を押します
