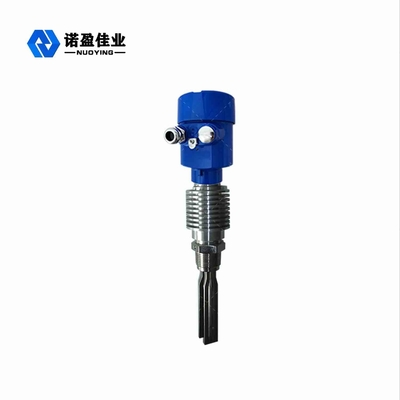

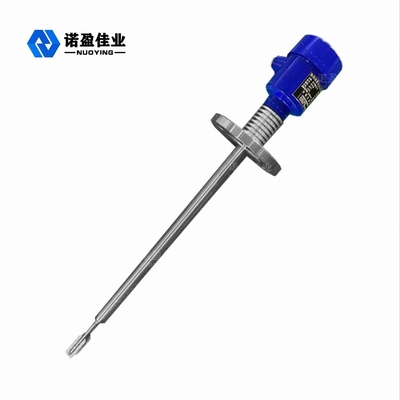

IP67音叉レベルトランスミッターSPDT高温測定

音叉レベルスイッチ

NYYCUK音叉レベルスイッチは新しいタイプのレベルスイッチです。ほぼすべての液体媒体に適していますが、流動性のある中密度の固体粉末または顆粒の測定にも適しています。音叉レベルスイッチは基本的に可動部品がないため、機械的摩耗が比較的少なく、メンテナンスや調整が不要で、使い勝手も簡単です。

さらに、レベルスイッチは外国の新技術とオリジナルの輸入チップを採用しており、長寿命、安定した性能、安全性と信頼性、および強力な適応性の利点があります（測定媒体の異なる電気パラメータと密度は測定に影響しません） 、調整なし（どの媒体を測定しても現場での調整は不要）でメンテナンスフリーで、冶金、建築材料、化学工業、軽工業、穀物などの産業における材料レベルのプロセス制御に広く使用されています。 。

音叉レベルスイッチリキッド技術的パラメータ

音叉レベルスイッチインストールR装備

• 計測器は通常、フォークエンドを下にして垂直に、水平に、またはフォークエンドを下に傾けて設置します（材料の接着力が強い場合は、フォークエンドを下にして垂直に設置することをお勧めします）。
• 装置を上向きに設置することはできません。つまり、フォークの端を上向きに設置する方法です。
• 材料が塊または硬い粒子と混合される場合は、垂直または傾斜した設置をお勧めします。
• 機器に取り付ける前に、少量の培地サンプルで校正感度をテストすることをお勧めします。例：メーターを中程度のウィンドウに浸して、スイッチの信頼性を確認します。
• 実際の設置は、一般に、上部設置（媒体の高レベル監視）、側壁設置（媒体の高レベルまたは低レベル監視）、およびパイプライン設置（材料ポンプの気流監視）に分けられます。

音叉レベルスイッチ電気的接続

NYYCUK音叉レベルスイッチの配線を図に示します。計測器端子の1番と2番はAC220VAC電源、3番はアース、4番と5番はDC24VDC電源）、6番、7番、8番です。 No.9、No.10、No.11はリレー出力端子です。

選択限界選択がL状態の場合：

リレーの接点6、7、9、および10は通常は閉じており、接点7、8、10、および11は通常は開いています。赤色のライトが点灯し、音叉が振動状態にあることを示します。材料がプラグに接触すると、プラグの振動が停止し、緑色のライトが点灯し、リレーが回転し、通常開接点7、8、10、11が閉じ、通常閉接点6、7、9、10が切断されます、音叉が振動停止状態にあることを示します。
