1Mpa根のタービン流れメートル アルミニウムは1600のM3/Hの根メートル流れる

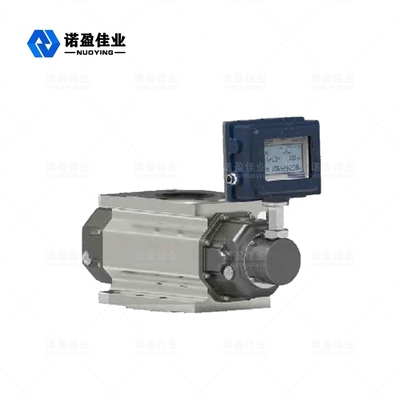

NYLD-LGQのガスの根の流量計

NYLD-LGQのガスの根の流量計は100年間以上容積測定のメートルとして使用された。高精度のような特徴によって、広い範囲、小さい容積、軽量、便利な設置および維持、信頼できるおよび耐久の耐用年数のそれは天燃ガス、石炭ガス、空気および他のガス流量計で広く利用されている。それは都市ガス、油田の化学薬品、科学研究および他の部門のための国内外で理想的な流量計装置である。

NYLD-LGQのガスの根の流量計の技術的な変数

NYLD-LGQのガスの根の流量計の運営原則

（1）.Theの流量計は5部から成っている（図1）を見るため

（2）.Intelligentのガスの根の流量計の働き主義（図2）を見なさい

理性的なガスの根の流量計はハウジング、共役回転子および理性的な流れの計算器から成っている。循環のガス（Pのinlet>P>outlet）の入口と出口の圧力違いの行為の下、組の共役回転子の正しく相対的な位置を精密機械で造られた調節ギヤを通して維持するため。回転子間の最適働くギャップは、回転子およびハウジングおよび回転子および壁版連続的な無接触シールを達成する。

回転子の各回転のために、それはメーターで計る部屋の4倍のtheeffective容積を出力し、回転子の回転の数は出力ガスの累積容積を表示するためにメカニズムを減らす磁気密封の連結装置および速度によって理性的な流れの計算器に送信される。（図は四分の一周期だけ示す）。

（3）.Intelligentの流れの計算器の働き主義

理性的な流れの計算器は温度および圧力検出のアナログ・チャンネル、流れセンサー チャネルおよびマイクロプロセッサ単位から成り、外部信号インターフェイスがさまざまな信号を出力するために装備されている。理性的な流れの計算器のマイクロプロセッサはガスの同等化に従って温度および圧力補償および圧縮の要因訂正を行う。ガスの同等化は次の通りある:

か:

Qn:基準状態（m3/h）の下の体積流量;

Qg:作動状態（m3/h）の下の体積流量;

ページ:流量計圧力検出ポイント（KPa）のメートル圧力

Pa:ローカル大気圧（KPa）;

Tg:絶対温度（273.15 + t）媒体の（k）;

t:測定された中型の温度（°C）;

Zn:基準状態の下の圧縮の要因;

Zg:作動状態の下の圧縮の要因;

TN:絶対温度（273.15+20の）標準状態の下の（k）;

Pa:ローカル大気圧（KPa）;

Pn:標準大気圧（101.325KPa）;

P:P = Pa +ページ。

注:天燃ガスZn/Zg=Fz2のために、Fzは極度の圧縮の要因と呼ばれる。このプロダクトはCNPCの標準のSY/T6143-1996の方式に従って計算される。
