商品の詳細:
|
伝送距離: | ≤1000m | 範囲の比率: | 1:10,1:20 |
---|---|---|---|
正確さの等級: | ±1.5%R、±1.%R | コミュニケーション出力: | Rs485コミュニケーションMODBUS議定書、雄鹿の通信用インタフェース |
包囲された湿気: | 5%~90% | 測定された中型の温度: | -30℃~80℃ |
出力信号: | 脈拍の頻度信号の出力:低レベルある二線式8Vはthree-wire 4-20mA現在の出力0.8Vのhigh-level以下である | 電源: | 外部電源:24VDC内部電源:3.6Vリチウム電池 |
ハイライト: | 3本のワイヤー耐圧防爆流れメートル,24VDC流れメートル4-20mA,24VDCタービン タイプ水流のメートル |

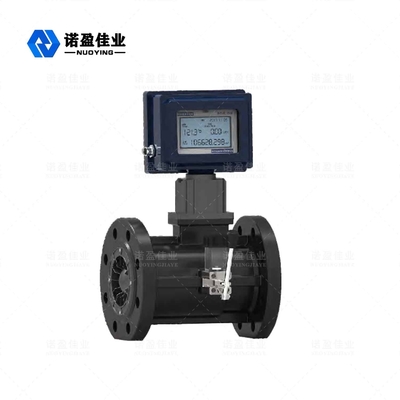

NYLD-GZのタイプ ガス タービンの流量計の安全-耐圧防爆高精度
NYLD-GZのタイプ ガス タービンのEletromagneticの流量計
NYLD-GZのタイプ ガス タービンの流量計はガス タービンの流れセンサーおよび電子容積の校正者を統合する。それは働く条件の流れおよび総容積を検出し、表示できる。技術的な性能は蒸気および圧縮空気のような企業でメーターで計り、テストするガスで広く利用されているGB/T18940/IS09951標準に国内高度のレベルに、従うある。
NYLD-GZのタイプ ガス タービンのEletromagneticの流量計の模倣
NYLD-GZ | 理性的なガス タービンの流れメートル(温度、圧力補償が付いている基準状態の容積のタイプ、) | |
理性的なガス タービンの送信機(作動状態の容積のタイプ) | ||
口径 |
25 40 50 65 80 100 125 150 200 250 300 |
DN 25mm (標準外、長い順序の期間) DN 40mm (標準外、長い順序の期間) DN 50mm DN 65mm (標準外、長い順序の期間) DN 80mm DN 100mm DN 125mm (標準外、長い順序の期間) DN 150mm DN 200mm DN 250mm (標準外、長い順序の期間) DN 300mm |
範囲 |
B C |
標準的な範囲 拡張の範囲 拡張の範囲 |
正確さの等級 |
01 02 |
1.5等級 1.0等級 |
出力モデル |
B C |
パルス出力機構、ICカード パルス出力機構、警報出力 、パルス出力機構現在の、4-20mA ICのカード出力、パルス出力機構現在の、警報出力4-20mA ICのカード出力、警報出力、RS485コミュニケーション |
耐圧防爆等級 |
N E |
耐圧防爆標準的なタイプ、非 耐圧防爆タイプ、ExdCT6Ⅱ |
NYLD-GZのタイプ ガス タービンのEletromagneticの流量計の運営原則
流量計、それを通した流動パスが案内羽根調整され、加速される時(または整流器)の行為によって。インペラーが、現時点で、流量の方向にタービン発生させる回転時をの斜めにあるので。摩擦トルクおよび流動抵抗のトルクを克服した後、タービンは回り始める。ある特定の流れの範囲では、タービン回転の角速度は液体の体積流量に比例している。電磁誘導の原則に従って同期的に回転伝達し合う版からの液体の体積流量に比例したパルス信号を引き起こすのに、磁気敏感なセンサーが使用されている。この信号は容積の校正者に送られ、温度および圧力のような信号とともに処理され、LCDスクリーンに表示される。その構造の主義は図1.で示されている。
4.2Volume校正者の働き主義
容積の校正者は温度、圧力検出のアナログ・チャンネル、流れの検出のデジタル チャンネル、エムピーユー、液晶ドライブ回路および他の補助回路から成り、外部信号インターフェイスが装備されている。各センサーから送られる多重チャンネル信号を変え、処理した後さまざまな信号のローカル表示そして遠隔伝達を実現する信号はガスの同等化に従って操作のための方式に持って来られる。
ガスの同等化はように書くことができる
か:
VO —容積unde3r基準状態(m3);
V —the3作動状態(m3)の下の容積;
P=Pa+Pg —流量計圧力検出ポイントの絶対圧(kPa);
Pa —ローカル大気圧(kPa);
流量計圧力検出ポイントのページのメートル圧力(kPa);
P0 —標準大気圧(101.325kPa)
T0 —基準状態(ユーザーの要求に従って273.15Kである場合もある) 293.15Kの下の絶対温度、;
T —測定された媒体(27315+t)の絶対温度K;
t —測定された媒体(°C)の温度;
Fzガスの圧縮係数
Zn —標準の下のガスの圧縮係数は満足する
Zg —作動状態の下のガスの圧縮係数;
