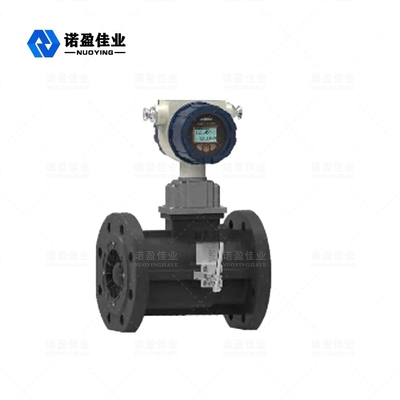

高精度のタービン流れ送信機の耐圧防爆220VAC 3ワイヤー

NYLD-GのガスのEletromagneticの流量計

NYLD-Gのガス タービンの流量計は優秀な低圧および高圧メーターで計る性能があるガスの機械工国内外で開発される、高精度、高い信頼性のガスの精密計器の統合の温度、圧力、流れセンサーおよび理性的な流れの計算器の新しい世代流体力学および電磁気学の理論によって最大限に活用される流れメートルの先端技術によってである。

それに流動妨害にいろいろな信号の出力モードおよび低い感受性があり、天燃ガス、石炭ガス、液化ガス、軽い炭化水素のガスの測定で広く利用されている。
このタイプのタービン流量計は耐圧防爆評価の耐圧防爆プロダクトである:ExdIICT6

NYLD-GのガスのEletromagneticの流量計の技術的な変数

基本的な変数

技術的な変数

注:最大流率（q）の圧力損失は乾いた空気と測定される価値である（密度は正常な圧力、qt = 0.2Qmaxの下に約1.2 kg/m）である。

NYLD-GのガスのEletromagneticの流量計の運営原則

流量計、それを通した流動パスが案内羽根調整され、加速される時（または整流器）の行為によって。インペラーが、現時点で、流量の方向にタービン発生させる回転時をの斜めにあるので。摩擦トルクおよび流動抵抗のトルクを克服した後、タービンは回り始める。ある特定の流れの範囲では、タービン回転の角速度は液体の体積流量に比例している。電磁誘導の原則に従って同期的に回転伝達し合う版からの液体の体積流量に比例したパルス信号を引き起こすのに、磁気敏感なセンサーが使用されている。この信号は容積の校正者に送られ、温度および圧力のような信号とともに処理され、LCDスクリーンに表示される。その構造の主義は図1.で示されている。

4.2Volume校正者の働き主義

容積の校正者は温度、圧力検出のアナログ・チャンネル、流れの検出のデジタル チャンネル、エムピーユー、液晶ドライブ回路および他の補助回路から成り、外部信号インターフェイスが装備されている。各センサーから送られる多重チャンネル信号を変え、処理した後さまざまな信号のローカル表示そして遠隔伝達を実現する信号はガスの同等化に従って操作のための方式に持って来られる。

ガスの同等化はように書くことができる

か:

VO —容積unde3r基準状態（m3）;

V —the3作動状態（m3）の下の容積;

P=Pa+Pg —流量計圧力検出ポイントの絶対圧（kPa）;

Pa —ローカル大気圧（kPa）;

流量計圧力検出ポイントのページのメートル圧力（kPa）;

P0 —標準大気圧（101.325kPa）

T0 —基準状態（ユーザーの要求に従って273.15Kである場合もある） 293.15Kの下の絶対温度、;

T —測定された媒体（27315+t）の絶対温度K;

t —測定された媒体（°C）の温度;

Fzガスの圧縮係数

Zn —標準の下のガスの圧縮係数は満足する

Zg —作動状態の下のガスの圧縮係数;

NYLD-GのガスのEletromagneticの流量計の設計特微

■1:20までの高精度、よい反復性および広い範囲の比率、（またはより広い）;

■統合されたタイプ新しい整流器を、前後まっすぐな管セクションのための条件より低い使用しなさい（前部≧5DN、後部≧3DN）;

■長期忍耐操作の信頼性を保障するのに注意深く設計されていたちり止めの構造を使用しなさい;

■信頼できる燃料、容易な維持および美しい出現を保障するように独特な燃料装置と設計されている;

■Thetechnicalの表示器はI509951-1993の条件を満たす、ボディの長さは3DNであり、全機械はreachedtheの国際的な高度のレベルを備えている;

■流量計のThevolumeの校正者は容易に読取られたさまざまな設置モードである場合もある約350度自由に回すことができる。

■低速、ぜいたくな生活、低圧の損失、高精度;

■それは測定されたガスの温度、圧力および流れを検出できるおよび自動的に追跡し、流れを償い、圧縮係数を訂正するために統合する高精度の温度、圧力、流れセンサーをおよび容積の校正者を。メートルは実時間データベースおよびcommunicatesvia RS485インターフェイスおよびメーターの示度 ネットワークを中心にされたデータ収集および実時間管理を促進する備えている;

■強力なソフトウェア機能および優秀な性能の使用高性能マイクロプロセッサそして現代デジタルろ過の技術、;

■5区分のメートル係数の浮動小数点の計算そして自動修正を使用し、欠陥を持っている;自己診断および警報機能;
■、内部および外部電源とハイテクなマイクロパワーおよび低い電力の消費を使用しなさい;
■多数信号の出力機能のローカル表示流れの価値;
■high-contrast 3ラインLCDの表示、それを中国のプロンプトの標準的な累積流れ、標準的な体積流量、作業ボリュームの流れ、中型の温度、圧力価値および電池容量のパーセントを表示できる使用しなさい;
■実時間データ記憶機能を使うと、それは電池がまたは突然力取り替えられるときデータ損失を防ぐことができる。パワー条件では、内部変数は永久に救うことができる。
■耐圧防爆機能によって、耐圧防爆印はExdIIC6である。
