商品の詳細:
|
| 設置モード: | DN40-DN300 （管のフランジのタイプ） | 周囲温度: | -25~55℃ |
|---|---|---|---|
| 保管温度: | -40~60℃ | 流れ方向: | 前方および逆 |
| 評価される圧力: | 1.0M Pa （特別な圧力はカスタマイズすることができる） | 保護等級: | IP68 |
| ハイライト: | IP68電磁水道メーター、電磁水道メーターDN300、DN40電磁流量トランスデューサ,Electromagnetic Water Meter DN300,DN40 electromagnetic flow transducer |
||

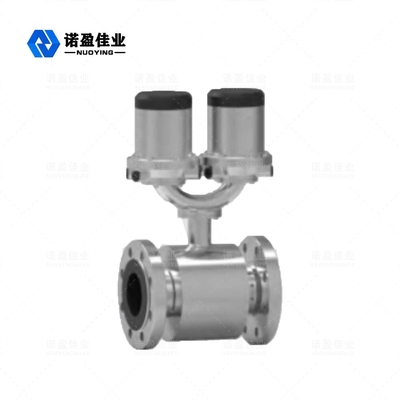

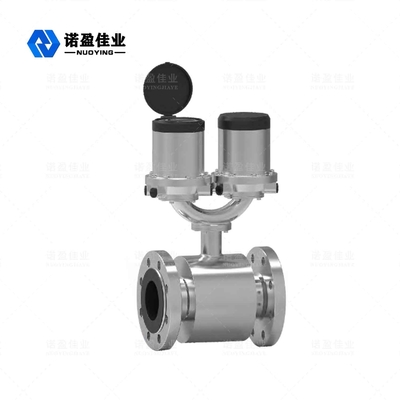

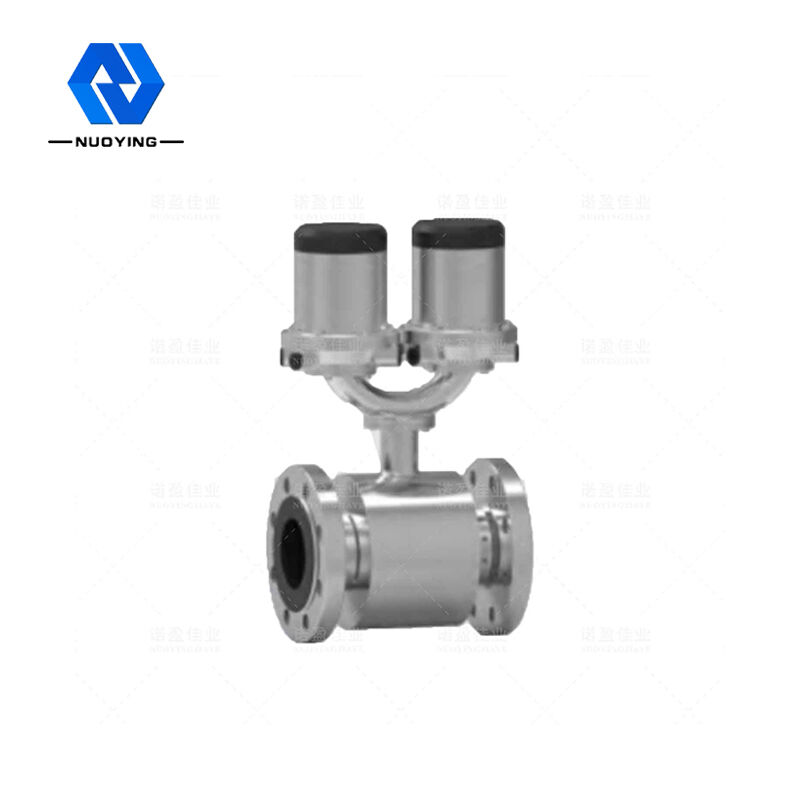

NYLD-S電磁水道メーター
ニューヨークLD-S電磁水道メーターは、精度と性能を犠牲にすることなくどこにでも設置できる電池式の電磁誘導水道メーターです。主電源を必要とせず、取水、配管網配水、計量料金、灌漑などの個別の水用途向けに特別に設計されています。インテリジェントな情報と高い測定性能を備えているため、インストールが簡単で、ユーザーの投資を節約できます。
NYLD-S電磁水道メーター テクニカル パラメーター
| 該当する規格 |
OIML R49 GB / T778 I50 40644 JJG162 GB 4208（住宅保護等級）（IP）（コード） |
|
定格圧力 温度グレード インストールモード 電極形態 |
1.0M Pa（特殊圧力はカスタマイズ可能） -20-80℃ DN40-DN300（パイプフランジタイプ） 標準固定 |
| 構造材料 |
電極：316L 裏地：天然ゴムNR フランジ：炭素鋼、ステンレス鋼 本体：炭素鋼、ステンレス鋼 |
|
電源 |
3.6V 3.6V + 24Vデュアル電源（9VDC-32VDC）3.6V + 220Vデュアル電源85VAC-265VAC）（セパレートタイプのみ） 3.6V +太陽エネルギー（セパレートタイプのみ） |
|
周囲温度 保管温度 出力信号 |
（-25〜55）℃ （-40〜60）℃ パルス（校正用） |
| 警報 | 逆流、リチウム電池の低電池、瞬間流量、圧力、上限と下限、空のパイプ、励起アラーム |
|
保護グレード 流れ方向 |
IP68 順方向と逆方向 |
| コミュニケーション | RS-485（ModBusプロトコル） |
NYLD-S電磁水道メーター デザインの特徴
NEWLINEメーターは設置が簡単です。メーターは地下に埋めたり、井戸に設置したりできます。IP68（NEMA6P）の設計は、パイプ内のメーターの設置位置の影響を受けず、フィルターは必要ありません。
◎低圧力損失：ストレートスルー測定パイプは、最大流量でも最小の圧力損失を保証し、ネットワークシステム全体の圧力を低下させ、ポンプが過圧になってパイプが破裂するのを防ぎます。とリーク。
✧メンテナンスゼロ：可動部品のない設計で、バッテリー寿命は5年に達します。
✧双方向測定：双方向流量測定には1メートルのみを使用してください。
✧インテリジェントタイプメーター：リーク測定、データ記録機能、エラーセルフテストに1つのメーターのみを使用します。
NYLD-S電磁水道メーター 分類
NYLD-S電磁水道メーター寸法 描く
| DN（mm） | うーん） | L（mm） | D（mm） | K（mm） | n–d（mm） |
| 40 | 417 | 200 | 150 | 110 | 4-Ф18 |
| 50 | 432 | 200 | 165 | 125 | 4-Ф18 |
| 65 | 452 | 200 | 185 | 145 | 4-Ф18 |
| 80 | 462 | 250 | 200 | 160 | 8-Ф18 |
| 100 | 492 | 250 | 220 | 180 | 8-Ф18 |
|
125 150 200 250 300 |
522 552 582 667 722 |
250 300 350 450 500 |
250 285 340 395 445 |
210 240 295 350 400 |
8-Ф18 8-Ф22 12-Ф22 12-Ф22 12-Ф22 |
