商品の詳細:
|
| わずかな直径: | 15~800mm | 流動度の範囲: | 0.5-10m/s |
|---|---|---|---|
| 正確さ: | ±0.5%R、±1%R （DN200の下で） | 信号の出力: | 4-20mA |
| 包囲された湿気: | 5%~95% | 保護等級: | IP65のそれはIP68までカスタマイズすることができる |
| ハイライト: | 2.5Mpa Mag水流量計、Mag水流量計公称直径、1.6MPa電気機械式流量計,Mag Water Flow Meter Nominal Diameter,1.6MPa electromechanical flow meter |
||

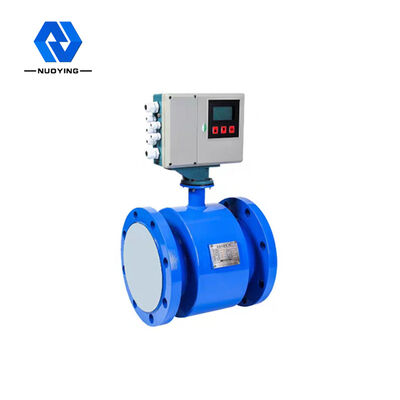

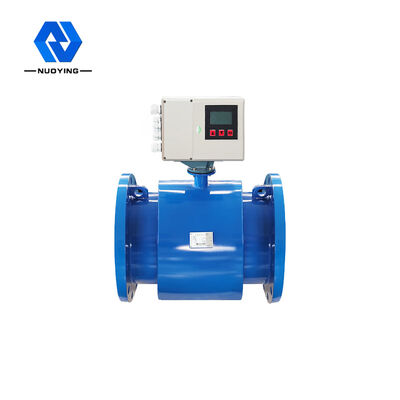

NYLL-CH電磁ヒートメテr
ニューヨークLL-CH電磁熱量計は、流れと冷熱を直接測定できるインテリジェントな建物分散型エネルギーおよび熱交換ステーションの特殊なアプリケーション向けに設計されています。追加のフロートータライザーとPt1000は必要ありません。低コストで簡単に設置できます。電磁流量センサーは、伝熱流体の流量を検出するための電磁熱量計として使用され、高精度、広い適用範囲、および便利で簡単なオンライン校正の機能を備えています。
NYLL-CH電磁ヒートメテr技術的パラメータ
|
標準 呼び径 流量範囲 正確さ 中程度の導電率 |
JB / T 9248-2015 / GB / T32224 -2015 / CJ128 -2007 15〜800mm 0.5－10m / s ±0.5％R、±1％R（DN200未満） 理論値≥5uS/ cm、実際の使用値≥30uS/ cm。 |
|||
| 公称圧力 | 標準1.0MPa | オプション1.6MPa | オプションの2.5MPa | オプションの4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| 周囲温度 |
センサー 一体型 |
0℃-+ 80℃または-25℃-+ 120℃または+ 70- + 250℃ -10℃-+ 55℃ |
||
|
最高の媒体 温度 |
一体型 | + 80℃ | ||
|

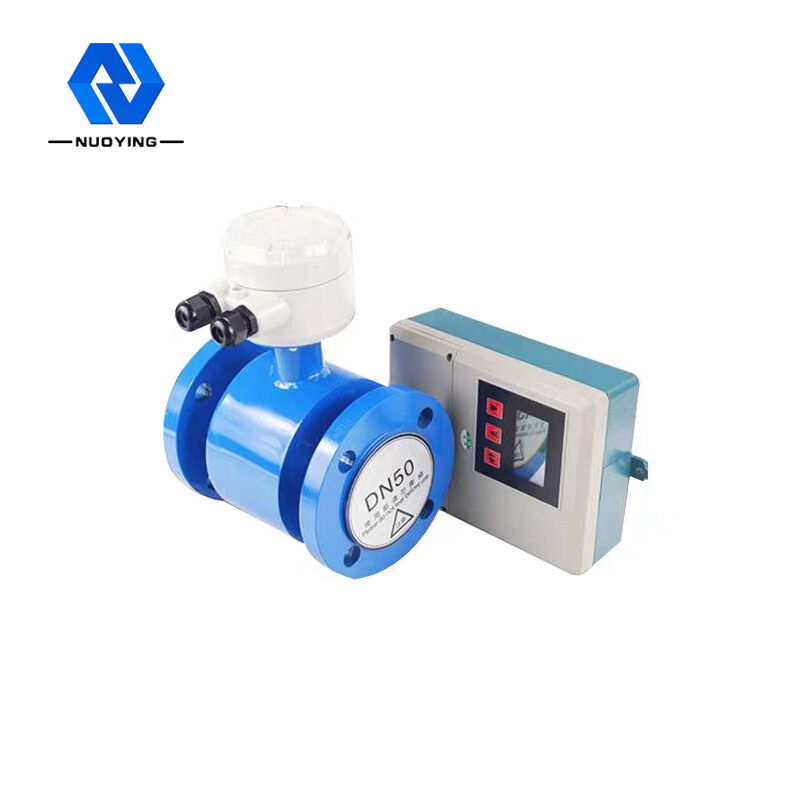

セパレートタイプ |
ネオプレンライニング（CR） | + 80℃ | ||
| シリコーンゴム（FVMQ） | -20- + 250℃ | |||
|
テフロン（PFA） PTFEライニング（F4） ポリフルオロエチレンプロピレンライニング（F46） |
+ 80℃または+ 120℃ | |||
|
出力信号ケーブルポートサイズ電力電圧消費電力 通信モード 信号電極および接地電極材料電極形状電極番号接続フランジ接続フランジ |
4 -20mA;パルス/周波数2kHz（デフォルト）、SKHz（最大）： M20 * 1。5（標準ナイロン防水-プルーフジョイント、オプションの防爆-プルーフメタルジョイント）110 / 220VAC（100-240VAC）、50Hz / 60Hz； 24VDC±10％ ≤20W RS -485、標準MODBUSをサポート-RTUプロトコル、HARTプロトコル、GPRS ステンレス鋼316L、ハステロイC、ハステロイB、チタン、タンタル、プラチナ インターインサートタイプ、アウターインサートタイプの電極はカスタマイズが必要です 標準の3〜4個の電極（2個の測定電極、10個の接地電極）、口径で構成 国家標準GB9119に準拠（ユーザー要件に応じてカスタマイズ可能）国家標準GB9119に準拠（ユーザー要件に応じてカスタマイズ可能） |
|||
| 接地リングの材質 | ステンレス鋼、モリブデン含有ステンレス鋼 | |||
| DN15-DN450 | ステンレス鋼lCr18Ni9Ti（通常のオーステナイト系ステンレス鋼SUS321） | |||
| 住宅資材 | 標準炭素鋼、ステンレス鋼はカスタマイズする必要があります | |||
| 保護グレード | セパレートタイプIP68、IP65 | |||
| 一体型IP65 | ||||
NYLL-CH電磁ヒートメテrパフォーマンス パラメーター
| 電源 | 220VAC / 24VDC温度センサーPt1000 |
| 通信モード | RS-485温度測定精度±Q1°C |
| 通信プロトコル | Modbus-RTUBACnet中温2-180°C |
| 最大通信距離 | 400m温度差範囲2K-80K |
| 精度グレード | 2グレードデータの保存18か月間の履歴データ |
| 設置場所 | インレットパイプ、リターンパイプはオプションです周囲温度-10°C-60°C |
NYLL-CH電磁ヒートメテr 動作原理
熱源から供給される熱水（冷水）は、高温（低温）で熱交換システム（ラジエーター、熱交換器複合システム）に流入し、低温（高温）で流出します。は、熱交換によってユーザーに放出または吸収されます（注：このプロセスには、加熱システムと冷却システムのエネルギー交換プロセスが含まれます）。
水が熱交換システムを流れるとき、システムによって放出または吸収された熱量は、フローセンサーによって与えられた流量gτi1とpτ0aired温度センサーによって与えられたバックウォーターの温度に従って計算され、計算機によって表示されます。そして水の流れが通過する時間。
Q =∫q×∆h×dτ=∫ρ×qv×∆h×dτ
Q：システムによって放出または吸収される熱量、Jor kWh;Qm：積算熱量計を流れる水の質量、kg / h;
Qv;積算熱量計を流れる水の体積流量、m3 / h;P：積算熱量計を流れる水の密度、kg / ms;
△h：熱交換システムの入口温度と出口温度での水のエンタルピー差、J / kg;
T：時間、h;
NYLL-CH電磁ヒートメテr デザインの特徴

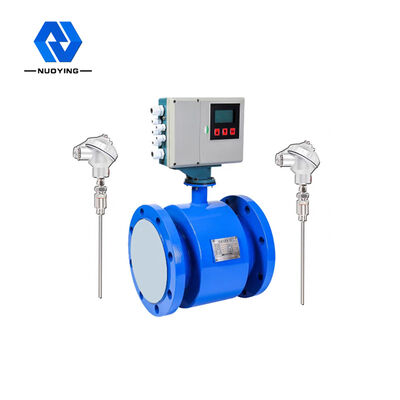

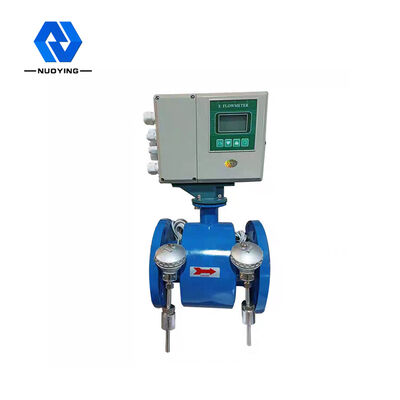

◎冷熱の測定：コンバーターは、冷熱を直接測定する機能を備えており、2つの標準Pt1000が装備されています。設置を容易にし、購入と設置のコストを削減するために、コールドフロートータライザーとヒートフロートータライザーを装備する必要はありません。
高い信頼性：EMC、安全性、高温および低温などの厳しいテストの後、国の基準GB / T17616、GB / 2423、GB / T16499よりも高くなっています。
◎高速応答：32BitMCU、24BitADC、および最適化されたフィルタリングアルゴリズム、高速応答、正確で安定した測定データを使用します。これは、機器が一致する場合の測定と制御に適しています。
◎接地電極：NONCONの特許技術で、測定部の測定バランスを形成し、接地不良による測定誤差をなくし、長期的な測定精度を確保します。材料費と設置費を削減するために、接地リングを装備する必要はありません。
◎個別のIP68テクノロジー：特別に詳細なIP68設計テクノロジーを使用し、特別にインポートされたIP68シーラント、特別なIP68ケーブル、および複数のIP68シール設計を使用して、個別のIP68センサーの凝縮を防ぎます。
◎高い信号対雑音比：センサーは高い信号対雑音比技術を使用しています。コンバータは、最小流量の測定を容易にするために、低ノイズで高精度の部品と設計技術を使用しています。
◎低電力設計;最適化された励起回路設計により、従来の電磁流量計に比べて消費電力が3倍以上削減され、多くの用途で省エネを実現できます。
◎中国語ディスプレイ：理解と操作を容易にするために中国語ディスプレイLCD画面を使用
◎最適化された電源技術：最適化された電源設計、成熟した信頼性の高い技術、高い変換効率、および信頼性の高い長期使用を使用します。
◎迅速な配線：高速で便利で信頼性の高い国際的な最高ブランドの端子台を使用して、安定した信頼性の高い長期測定を保証します。
◎出力信号：標準のRS-485、（4-20）mA、周波数/パルス、高速出力応答を備えており、ポートには雷保護などの保護対策が施されています。
