商品の詳細:
|
| 測定範囲: | 0 – 2.5 g /cc （0 – 2500 kg/m3）、0~100.0% | 口径測定の範囲: | 0 – 2.5 g /cc （0 – 2500 kg/m3）、0~100.0% |
|---|---|---|---|
| 正確さ: | ± 0.002 g /cc （± 2 kg/m3）、±0.5% | 反復性: | ± 0.001 g /cc （± 0.2 kg/m3） ±0.1% |
| 働き圧力: | 0~4Mpa | 実用温度: | -40~130℃、- 50~150℃ |
| 電源: | 24VDC、≥50 mA | 信号の出力: | 4-20 mA、0-1000Hz、RS485 Modbus RTU |
| ハイライト: | Modbus RTUの音さの黒化度計,共鳴液体密度センサー,Modbusの流動黒化度計 |
||

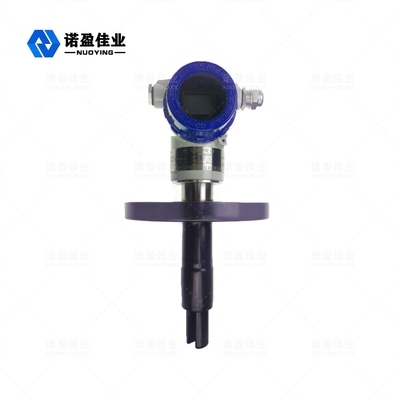

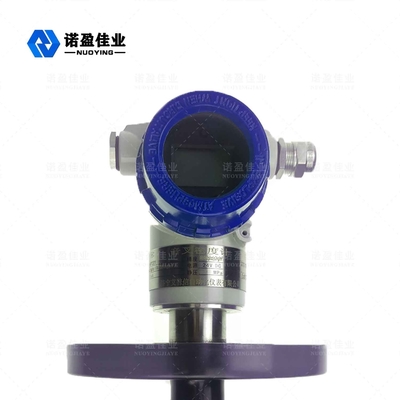

NYDE音叉共振密度計4〜20MaまたはRS485 Modbus RTU 24VDC
NYDE音叉共振密度計
NYDEプラグイン密度計はプラグイン設置を採用しており、パイプラインで広く使用されています。オープンタンクとクローズドタンクの媒体の密度は、媒体に挿入されたセンサーの音叉が受け取る振動周波数によって直接決定されます。センサーの内蔵温度センサーは、それに対する温度補償を提供します。
適用範囲：プラグイン密度計は、オンラインでリアルタイムに密度検出を実行できます。これは、基本パラメータとして密度を使用する製品のプロセス制御、または基準として固形分または濃度パーセンテージを使用する品質管理に使用できます。典型的な産業には、石油化学産業、ワイン産業、食品産業、製薬産業、および鉱物処理（粘土、炭酸塩、ケイ酸塩など）が含まれ、これらは、上記の産業における複数製品パイプラインの界面検出および混合に特に使用されます。密度検出、反応器の終点監視、および分離器の界面検出。
NYDE音叉共振密度計 テクニカル パラメーター
| 測定範囲 | 0 – 2.5 g / cc（0 – 2500 kg / m3）、0〜100.0％ |
| 校正範囲 | 0 – 2.5 g / cc（0 – 2500 kg / m3）、0〜100.0％ |
| 測定精度 | ±0.002g / cc（±2 kg / m3）、±0.5％ |
| 再現性 | ±0.001g / cc（±0.2 kg / m3）±0.1％ |
| 中温範囲 | -50℃〜+ 150℃ |
| 使用圧力 | 4mpa |
| 流体粘度範囲 | 0〜600 cP |
| 温度係数 | ＜0.1kg / m3 /℃（±0.5％）補正後 |
| ストレス効果 | 無視できる |
| 内蔵温度センサー | デジタルセンサー |
| 濡れた素材 | 316L、2205ステンレス鋼、哈C、チタン合金 |
| フォークボディコーティング | 標準のPTFEまたはPFA |
| 電源 | 24VDC、≥50mA |
| アナログ信号出力 | 4-20 mA、0-1000Hz、RS485 Modbus RTU |
| 出力精度（20℃） | 読み取り値の±0.1％または±0.05％FS |
| 出力再現性（-40〜 + 85℃） | ±0.05％FS |
| プロセス接続 | DIN 50 PN16 DIN 50 PN40 |
| IDFおよびRJTサニタリー | |
| 保護レベル | IP67 |
| シェル | アルミニウム合金 |
NYDE音叉共振密度計 オペレーティング 原理

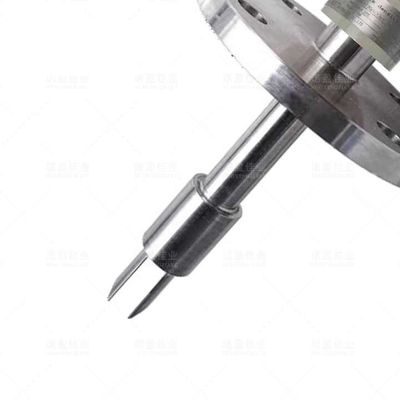

センサーは部品の振動原理に基づいて動作し、部品は測定された液体に浸された音叉の一部です。音叉部は、フォーク本体の下端に固定された内部圧電装置を介して振動を誘発します。フォーク本体のもう一方の端に固定された二次圧電デバイスによって発振周波数が検出され、信号は上部の回路によって増幅されます。液体の密度は、測定された液体が流れるときの振動数と密接に関係しています。測定した液体の密度が変化すると、液体が流れるときの振動数も変化します。次の式により、測定された液体の密度を正確に計算できます。
D = K0 + K1T + K2T2
D =測定された媒体の未校正密度（kg / m3）
T =振動周波数（μs）。
K0、K1、K2 =定数
密度検出の過程で、NYDEプラグイン密度計は測定された媒体の密度（D）に対する温度の影響を自動的に補正することができ、圧力は密度に大きな影響を与えません。
NYDE音叉共振密度計 機械的設置
パイプ密度センサーとは異なり、プラグイン密度計のフォーク部分は完全に密閉されていません。
パイプの壁またはコンテナ
流体に対する壁の境界効果と測定媒体自体の粘度効果。これらの効果は、センサーの測定キャリブレーションに一定の影響を及ぼします。これらを克服するために、異なる環境に対して、設置方法と配管径を事前にまとめて設定し、同じ条件での選定を容易にしました。
|
インストール 標準 |
T字型のサイド開口部 プラグインのインストール |
T字型サイドオープニング格納式取り付け | |
|
命令 |
フォークボディは直接メインフルードに入ります |
フォーク本体は、メイン流体を避けるためにパイプラインの側面に引き込まれ、 25mm |
|
| 流量 | フォークを通る流量は0-1m / sです | 主管流量は1-5m / sです。 | |
| 粘度範囲 | 最大600Cp | 最大100cP（個々のケースで最大250cP） | |
| 温度 | -50〜150℃ | -50〜150℃ | |
|
メインパイプサイズ |
≥水平パイプライン100mm（4 "）; ≥垂直パイプ150mm （4インチ）; |
≥50mm（2″） |
|
|
欠点 |
該当なし： 不安定な流量 主管径がDN100未満 |
1.1。 | 凝集剤溶液（パルプなど） |
| 2.2。 | 不安定な流量 | ||
| 3.3。 | テーパー粘度のソリューション | ||
| 4.4。 | 主管径がDN50未満 | ||
| 5.5。 | 温度の影響が大きい場合 | ||
流量の計算
V = Q /（1/4 *π* d2）例：流量20m3 / h、パイプ径100mm
V = 20/3600 /（1/4 * 3.14 * 0.1 * 0.1）= 0.7 M / s
設置場所
密度計が正確に測定し、安定性を示すことができるようにするには、測定媒体の流量が1m / sを超えてはならず、密度計が設置されているパイプラインの直径が159mm。密度計の位置はポンプからできるだけ離して設置する必要があり、距離は5mより大きくすることが望ましい。流量が1m / sを超える場合は、拡張直径の設置を使用してください。流量が1m増えると密度計の管径は1.5倍になります。計器の前に600mm以上の直管部があり、計器の後ろに300mm以上の直管部がなければなりません。フォーク本体を流れるとき、流体は層流状態にあります。
図に示すように：水平パイプラインの水平設置
同心レデューサー垂直パイプ液体に直接挿入します
同心レデューサー水平パイプ水平パイプ上面図
