商品の詳細:
|
| 測定範囲: | 0 – 2.5 g /cc （0 – 2500 kg/m3）、0~100.0% | 口径測定の範囲: | 0 – 2.5 g /cc （0 – 2500 kg/m3）、0~100.0% |
|---|---|---|---|
| 正確さ: | ± 0.002 g /cc （± 2 kg/m3）、±0.5% | 反復性: | ± 0.001 g /cc （± 0.2 kg/m3） ±0.1% |
| 働き圧力: | 0~4Mpa | 実用温度: | -40~130℃、- 50~150℃ |
| 電源: | 24VDC、≥50 mA | 信号の出力: | 4-20 mA、0-1000Hz、RS485 Modbus RTU |
| ハイライト: | PN40 FDMフォーク密度計、FDMフォーク密度計24VDC、24VDCスラリー密度トランスミッター,FDM Fork Density Meter 24VDC,24VDC Slurry density transmitter |
||

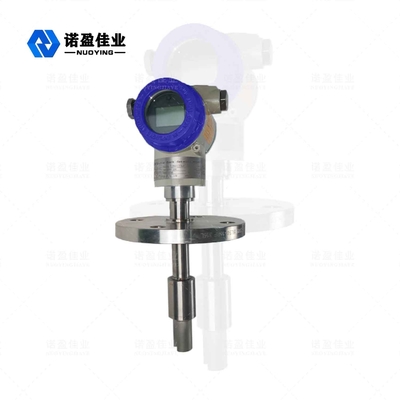

NYDE音叉共振密度計
NYDEプラグイン密度計はプラグイン設置を採用しており、パイプラインで広く使用されています。オープンタンクとクローズドタンクの媒体の密度は、媒体に挿入されたセンサーの音叉が受け取る振動周波数によって直接決定されます。センサーの内蔵温度センサーは、それに対する温度補償を提供します。
適用範囲：プラグイン密度計は、オンラインでリアルタイムに密度検出を実行できます。これは、基本パラメータとして密度を使用する製品のプロセス制御、または基準として固形分または濃度パーセンテージを使用する品質管理に使用できます。典型的な産業には、石油化学産業、ワイン産業、食品産業、製薬産業、および鉱物処理（粘土、炭酸塩、ケイ酸塩など）が含まれ、これらは、上記の産業における複数製品パイプラインの界面検出および混合に特に使用されます。密度検出、反応器の終点監視、および分離器の界面検出。
NYDE音叉共振密度計 テクニカル パラメーター
| 測定範囲 | 0 – 2.5 g / cc（0 – 2500 kg / m3）、0〜100.0％ |
| 校正範囲 | 0 – 2.5 g / cc（0 – 2500 kg / m3）、0〜100.0％ |
| 測定精度 | ±0.002g / cc（±2 kg / m3）、±0.5％ |
| 再現性 | ±0.001g / cc（±0.2 kg / m3）±0.1％ |
| 中温範囲 | -50℃〜+ 150℃ |
| 使用圧力 | 4mpa |
| 流体粘度範囲 | 0〜600 cP |
| 温度係数 | ＜0.1kg / m3 /℃（±0.5％）補正後 |
| ストレス効果 | 無視できる |
| 内蔵温度センサー | デジタルセンサー |
| 濡れた素材 | 316L、2205ステンレス鋼、哈C、チタン合金 |
| フォークボディコーティング | 標準のPTFEまたはPFA |
| 電源 | 24VDC、≥50mA |
| アナログ信号出力 | 4-20 mA、0-1000Hz、RS485 Modbus RTU |
| 出力精度（20℃） | 読み取り値の±0.1％または±0.05％FS |
| 出力再現性（-40〜 + 85℃） | ±0.05％FS |
| プロセス接続 | DIN 50 PN16 DIN 50 PN40 |
| IDFおよびRJTサニタリー | |
| 保護レベル | IP67 |
| シェル | アルミニウム合金 |
NYDE音叉共振密度計 オペレーティング 原理

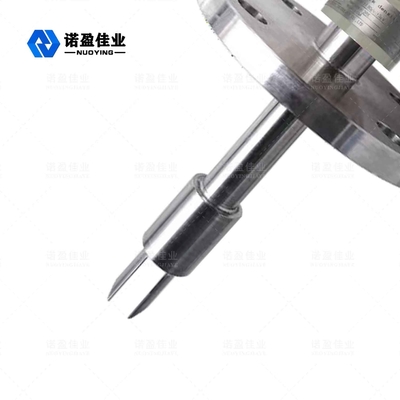

センサーは部品の振動原理に基づいて動作し、部品は測定された液体に浸された音叉の一部です。音叉部は、フォーク本体の下端に固定された内部圧電装置を介して振動を誘発します。フォーク本体のもう一方の端に固定された二次圧電デバイスによって発振周波数が検出され、信号は上部の回路によって増幅されます。液体の密度は、測定された液体が流れるときの振動数と密接に関係しています。測定した液体の密度が変化すると、液体が流れるときの振動数も変化します。次の式により、測定された液体の密度を正確に計算できます。
D = K0 + K1T + K2T2
D =測定された媒体の未校正密度（kg / m3）
T =振動周波数（μs）。
K0、K1、K2 =定数
密度検出の過程で、NYDEプラグイン密度計は測定された媒体の密度（D）に対する温度の影響を自動的に補正することができ、圧力は密度に大きな影響を与えません。
NYDE音叉共振密度計 デザインの特徴
◎タンク、パイプライン、流量、静的媒体密度測定に適しています。不純物や高粘度媒体を含む高温、低温の測定に適しています。
◎マイクロプロセッサベースの電子変換装置、統合された信号処理、計算および診断機能。
◎液体の密度と温度の連続オンライン測定、高精度、より安全で信頼性の高い、生産プロセス制御に直接使用できます。
◎RS485インターフェースを介してPCと直接通信できます。ユーザーは、ノードを直接構成し、障害を診断し、データをオンラインで記録できます。
◎密度と温度を測定しながら、基本密度、濃度百分率、質量百分率、体積百分率などのパラメータを計算できます。
優れた過圧保護構造、優れた温度安定性、完全な溶接シール、頑丈で信頼性の高い設計。
✧取り付けと使用が簡単で、液体を挿入すると読み取り値が表示されます。
✧メンテナンスが簡単で、定期的な清掃は不要です。
◎標準基準源なしの校正、実験室校正なし、プロセス中断なし。
◎本質安全タイプは危険な場所で使用でき、サニタリータイプは食品製造現場で設置できます。
