商品の詳細:
|
| わずかな直径: | DN6mmの〜 DN3000mm | 流れ方向: | 肯定的および否定的 |
|---|---|---|---|
| 正確さの等級: | 管のタイプ:0.5の等級1.0の等級;差込:1.5等級、2.0等級 | コミュニケーション出力: | Rs485コミュニケーションMODBUS議定書、雄鹿の通信用インタフェース |
| 信号の出力: | 4-20mA、 | 実用温度: | -20~90℃ -30~180℃ |
| 包囲された湿気: | 5%~95% | 保護等級: | IP65のそれはIP67までカスタマイズすることができる |
| ハイライト: | 管状電磁流量計、電磁流量計高信頼性、RS485電磁流量計廃水,Electromagnetic Flow Meter High Reliability,RS485 magnetic flow meter wastewater |
||

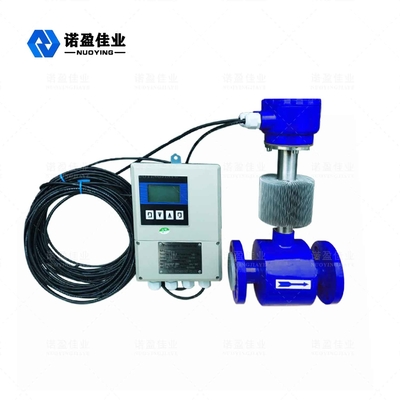

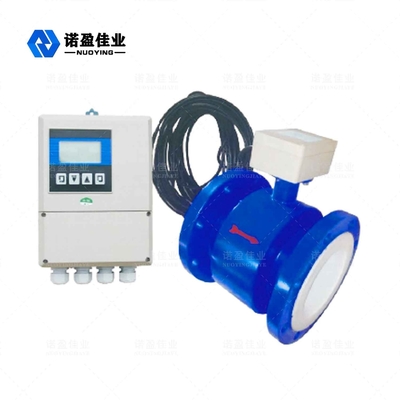

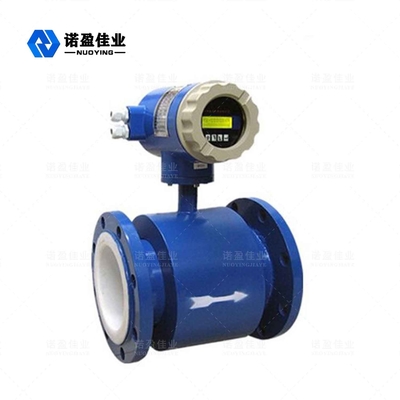

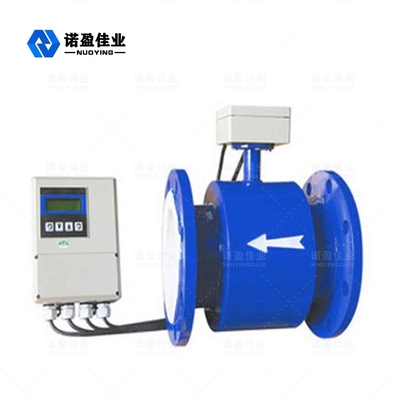

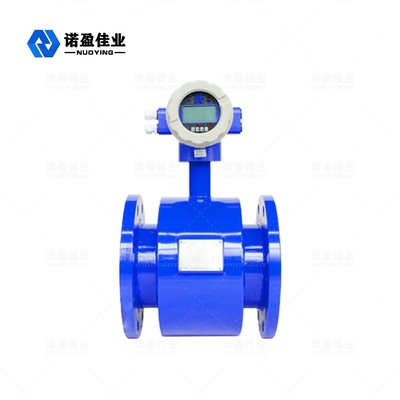

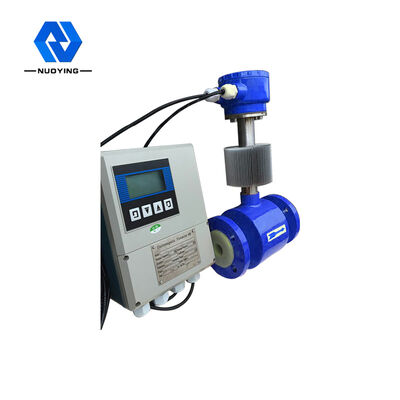

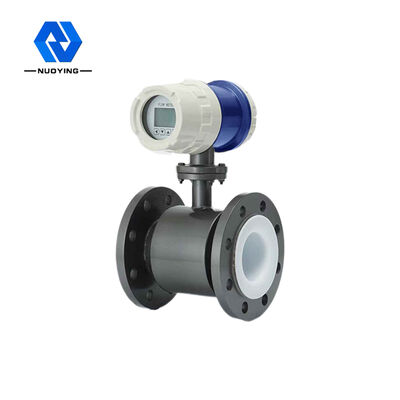

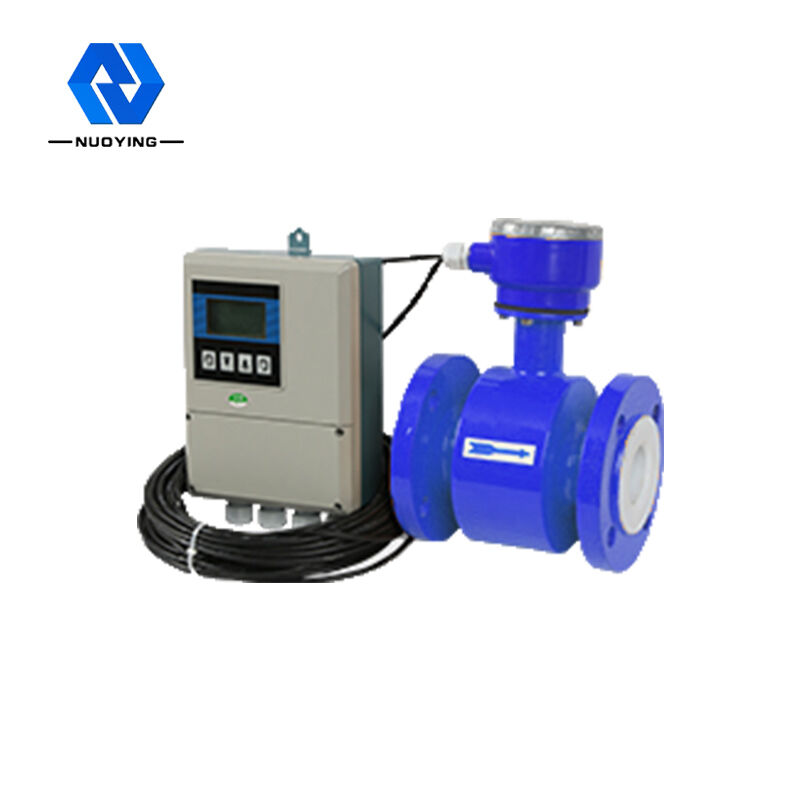

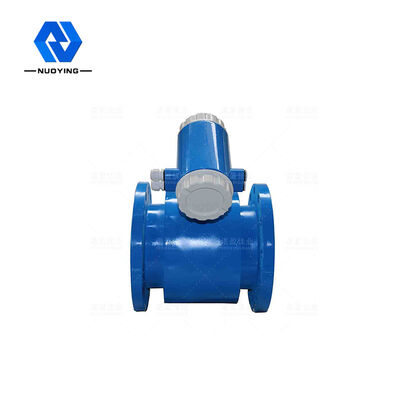

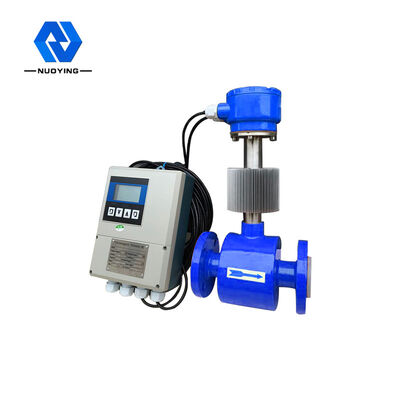

NYLD管状電磁流量計
NYLD管状電磁流量計は、高精度で信頼性の高い流量計であり、閉鎖パイプライン内の導電性液体およびスラリーの体積流量を測定するために使用され、鉄鋼、電気、石油、化学産業、石炭、冶金、鉱物で広く使用されています資源、製紙、給排水、食品、医薬品、その他の産業。
NYLD管状電磁流量計 テクニカル パラメーター
| 電源 | AC220V 50Hz /DC24V/3.6V |
| 消費電力 | <15W（センサーによる消費電力のサポート） |
| ボタンを表示 | 中国語と英語の表示では、瞬間流量、累積流量、およびアラーム表示（励起開回路アラーム、航空交通管制アラーム、および流量超過アラーム）を表示できます.4つのフィルムライトタッチデータ設定用スイッチ |
| 登録 | フォワード合計金額、リバース合計金額 |
| 出力信号 | 双方向2道路、完全絶縁化mA / 4〜20mA |
| 負荷抵抗：0〜10mA Time、0〜l。5KQ; 4〜20mA Time、0〜750。 | |
|
順流および逆流出力の場合、出力周波数の上限は15,000 H z以内に設定できます。光電分離周波数出力を備えたトランジスタコレクタは、開回路双方向出力を備えています。外部電源は35Vを超えてはならず、導通時に収集されます。 最大最大電流は50mAです。 |
|
| 光電絶縁のトランジスタコレクタの2つの開回路アラーム出力外部電源は35V以下であり、アラーム出力がオンのときのコレクタの最大電流は250mAですアラームステータス：流体航空交通管制、励起切断line、Flow overlimit。 | |
| 精度のサポート | 表示値の±0.5％、オプションの表示値の±0.3％または±0.2％ |
| 減衰時定数 | 連続変数の範囲は0〜100秒です |
| 通信モード | オプションのRS232CまたはRS485シリアル通信インターフェース、HART通信プロトコル、雷保護記録付き（10年） |
| 電力保護の喪失 | 計測器の内部設計にはパワードロップクロックがなく、16個のパワードロップを保存できます |
| 保護グレード | IP 65、IP67までカスタマイズ可能 |
| 防爆グレード | Exia II CT5 / Exd II CT5（選択可能） |
NYLD管状電磁流量計 オペレーティング 原理
測定原理はファラデーの電磁誘導の法則に基づいています。つまり、導電性液体が磁場内を移動すると、誘導された電気的動的電位が導体内で発生します。Eは：E = KBVD
K：機器定数
B：磁気誘導強度
V：パイプセクションの流量を測定します
D：パイプの内径
流れの測定では、流体は流れの方向に垂直な磁場を流れます。導電性の液体の流れは、平均流量（つまり体積流量）に比例した電圧信号を誘導します。誘導電圧信号は2つで検出されます。電極は液体と直接接触し、ケーブルでアンプに送られ、均一な電流出力信号に変換されます。
NYLD管状電磁流量計 デザインの特徴
◎測定精度は、流体密度、粘度、温度、圧力、電気伝導率の変化の影響を受けません。
◎測定管に障害物の流れの部分がなく、圧力損失がなく、直線部分が必要です。
◎コンバーターは、直射日光や暗い部屋での読み取りを容易にするLCDバックライトディスプレイを使用しています。
◎赤外線タッチボタンで設定したパラメータにより、過酷な環境でも開けずにコンバーターのカバープレートを安全にセットできます。
◎流量計は、順方向、逆方向、全差の3つの積分器を備えた双方向測定システムです。正と逆の流れ。
◎そして、電流、パルス、デジタル通信、HARTなどのさまざまな出力があります。
◎コンバータは、自己診断警報出力、無負荷検知警報出力、上下流量警報出力、バッチ制御などの機能を備えています。
◎一般的なプロセス検出だけでなく、ミネラルパルプ、パルプ、ペースト液の測定にも使用できます。
◎高電圧電磁流量計は、PFAメッシュライニング技術、高圧抵抗、負圧抵抗を採用しており、石油化学、鉱物、その他の産業で特に使用されています。
◎防爆機器は、対応する防爆場所で使用できます。
NYLD管状電磁流量計特徴 と 適用範囲
NYLDタイプの中国語と英語のディスプレイインテリジェントコンバーターは、16ビットの組み込みマイクロプロセッサーを使用します。双方向の流量測定機能、瞬間的な流量、正および逆の累積および差積計算を備えた完全なデジタル処理は、次のような導電性媒体の体積流量を測定するために使用されます。きれいな水、下水、酸、アルカリ、塩溶液または液固二相流体。
NYLD管状電磁流量計 選択
