IP68インテリジェント電磁流量計0.1-10m / S 4-20mA

NYLDインテリジェントタイプ電磁流量計、流量範囲：0.1－10m / S、4-20mA 、、 IP68

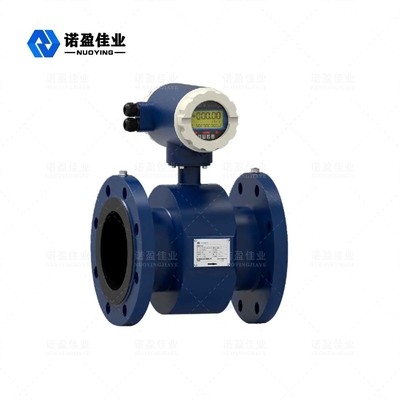

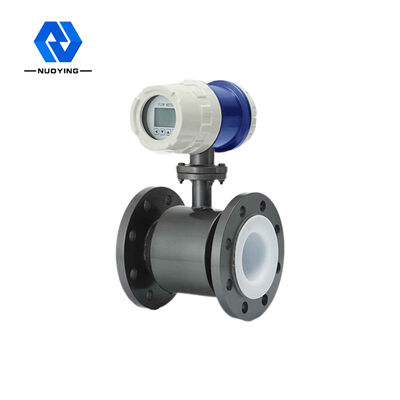

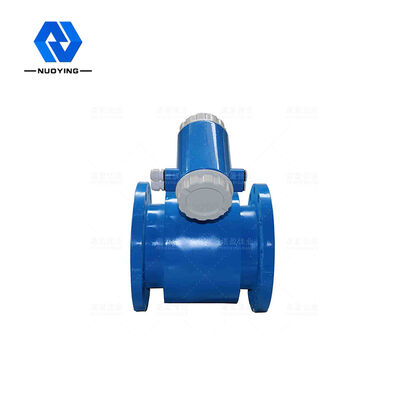

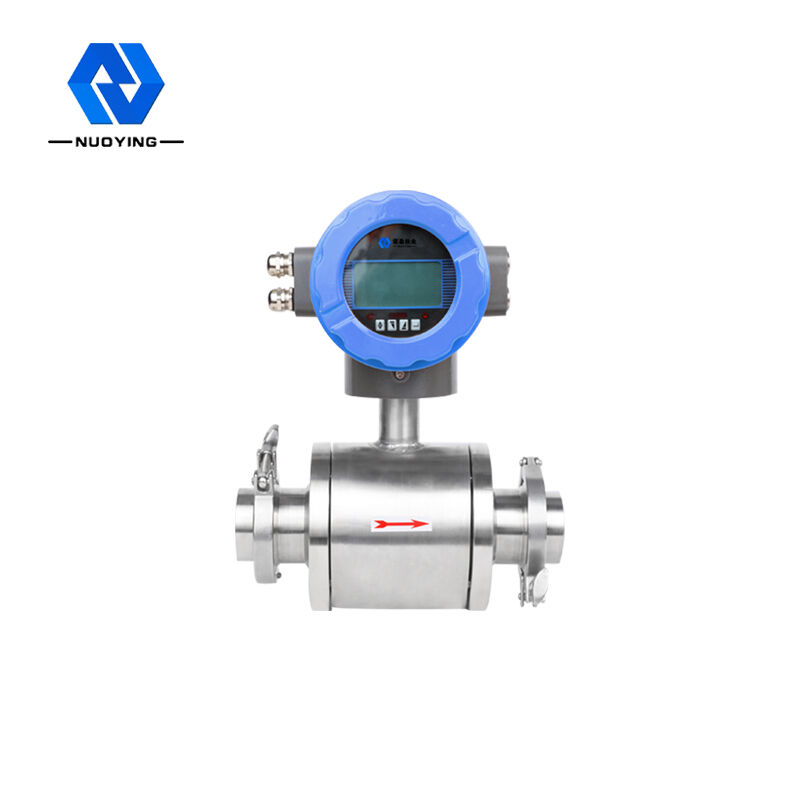

NYLDインテリジェント電磁流量計

NYLDインテリジェントタイプの電磁流量計は、センサーとコンバーターで構成されています。これは、ファラデーの電磁誘導の法則に基づいています。これは、導電率が5μs/ cmを超える導電性液体の体積流量を測定するために使用されます。導電性媒体の体積流量を測定するための誘導計です。体積流量の測定に加えて一般的な導電性液体の場合、強酸や強アルカリなどの強腐食性液体や、スラリー、パルプ、紙パルプなどの均一な液固二相懸濁液体の体積流量を測定するためにも使用できます。石油、化学、冶金、繊維、製紙、環境保護、食品およびその他の産業部門、地方自治体の管理、水利工事、河川およびその他の分野の流量測定に広く使用されています。

NYLDインテリジェント電磁流量計 テクニカル パラメーター

電磁 センサー 一般仕様

NYLDインテリジェント電磁流量計 オペレーティング 原理

ファラデー電磁誘導の原理により、測定パイプの軸と磁力線に垂直なパイプの壁に一対の検出電極が取り付けられています。導電性の液体が測定パイプの軸に沿って移動すると、導電性の液体が切断されます。誘導電位を生成する磁力線誘導電位は2つの検出電極によって検出され、値は流量に比例します。値は次のとおりです。

E = KBVDここで、E-誘導電位。
K-磁場分布と軸方向の長さに関連する要因。
B-磁気誘導強度;
V導電性液体の平均流量;
D電極間隔;（パイプの内径を測定）

センサーは誘導電位Easをフロー信号としてコンバーターに送信します。増幅や変換フィルタリングなどの一連のデジタル処理の後、瞬間流量と累積流量がバックグラウンド付きのドットマトリックス液晶によって表示されます。コンバーターには4があります。 -20mA出力、アラーム出力、周波数出力、RS-485通信インターフェースを備え、HARTおよびMODBUSをサポート
プロトコル。

NYLDインテリジェント電磁流量計 デザインの特徴

■■フルデジタル処理、強力な干渉防止能力、信頼性の高い測定、高精度、流量測定範囲は150：1に達することができます。
■超低EMIスイッチング電源、適切な電源の広い電圧範囲、優れた耐EMI性能。
■高速動作速度、高精度、プログラム可能な低周波方形波励起を備えた16ビット埋め込みマイクロプロセッサを使用して、流量測定の安定性と低消費電力を向上させます。
■SMD部品と表面実装（SMT）技術、高い回路信頼性を使用します。
■パイプ内に可動部品、流れを妨げる部品がなく、測定での追加の圧力損失はほとんどありません。
■ユーザーの実際のニーズに応じて、サイトでオンラインで範囲を変更できます。
■測定結果は、流速分布、流体圧力、温度、密度、粘度などの物理的パラメータに依存しません。
■高精細バックライト付きLCDディスプレイ、フルチャイニーズメニュー操作、使いやすさ、操作性、学習と理解が容易。
■RS485、RS232、Hartand Modbus（オプション）などのデジタル通信信号出力付き。
■自己診断および自己診断機能付き。
■1時間ごとの合計記録機能により、タイムシェアリング測定に適した時間単位の総流量を記録します（オプション）。
■順方向累積量、逆方向累積量、差計算量をそれぞれ表示できるインテグレータが3つあります。16回のパワーダウン時間を記録できる内蔵パワーダウンクロックがあります。（オプション）;

■赤外線ハンドヘルドオペレーター、115KHZ通信速度で、接触なしでコンバーターのすべての機能をリモートで操作できます（オプション）。

NYLDインテリジェント電磁流量計構成 と 構造

電磁流量計は、次のコンポーネントで構成されています。

電磁流量計は、主にセンサーとコンバーターで構成されています。センサーには、フランジ、ライニング、電極、測定パイプ、励起コイル、センサーハウジングなどが含まれます。コンバーターには以下が含まれます
1.コンバーター：センサーに安定した励起電流を提供すると同時に、センサーによって取得された誘導起電力を標準の電気信号に変換し、リアルタイムのフローと、フローの表示、制御、調整のためのパラメーターを表示します。
2.ライニング：測定パイプの内側とフランジのシール面にある電気絶縁性の耐食性材料の完全な層。
3.電極：流れ信号を検出するために測定パイプの壁に取り付けられた一対の電極、および流れ信号測定の接地と干渉防止のために取り付けられた別の1〜2個の接地電極。

NYLDインテリジェント電磁流量計機器分類

1.機器の構造に応じて、渦流量計は次の3つのカテゴリに分類できます。

①測定管に抵抗部がなく、圧力損失がありません。

②構造がシンプルな電磁流量計測定管は、用途に応じて異なるライニングを使用できます

さまざまな資格があり、信頼性が高いです。

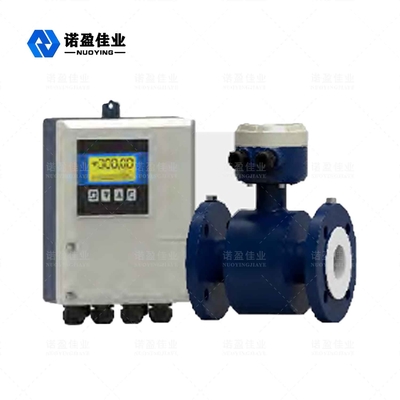

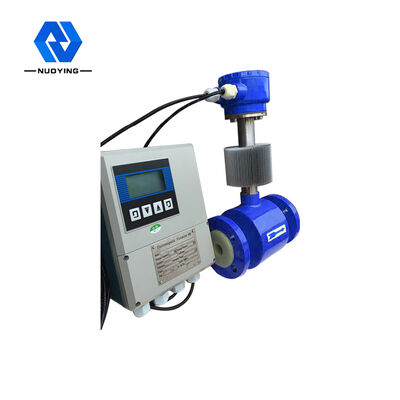

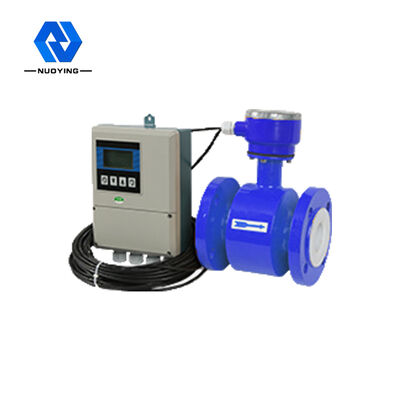

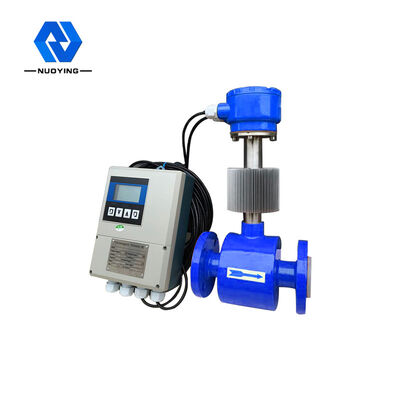

■セパレートタイプ電磁流量計

コンバーターと本体は別々に設置されているため、集中設置に便利でデータの読み取りも簡単です。

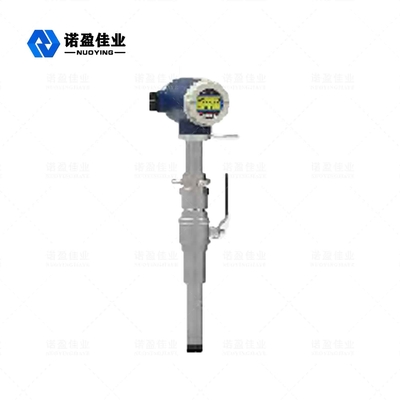

■■ プラグイン タイプ 電磁 流量計

さまざまな産業の大口径導電性液体媒体の流量測定に広く適用できます。

①DN150〜DN3000のすべての口径パイプに適した広い呼び径範囲。

②センサーは、斬新な励起モード、低消費電力、安定したゼロ点、高精度を採用しています。流量範囲は1500：1に達する可能性があります

NYLDインテリジェント電磁流量計 選択
