| ブランド名: | NUOYING |
| モデル番号: | NYRD804 |
| MOQ: | 1 PC |
| 価格: | $309~$569/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |
6.8GHz 防爆 4-20mA レーダーレベルセンサー/トランスミッター 固体材料と穀物倉庫を測定する35mの範囲
6.8GHzレーダーレベルトランスミッターの動作原理
入力:
アンテナは反射されたマイクロパルスを受け取り,電子回路に送信します.マイクロプロセッサは信号を処理し,材料表面にマイクロパルスによって生成されたエコーを識別. 正確なエコー信号認識はパルスソフトウェアによって完了し,精度はミリメートルレベルに達することができます. 材料表面からの距離Dは,パルス時間の移動Tに比例します:D=C×T/2 ((Cは光の速度)
空きタンクの距離Eが知られているので,材料レベルLは:L=E-Dです.
出力:
空のタンクの高さE (=ゼロポイント),全タンクの高さF (=全スケール) といくつかのアプリケーションパラメータを入力することによって設定されます.アプリケーションパラメータは,自動的に測定環境に機器を調整します4~20mAの出力に対応する.
6.8GHzレーダーレベルトランスミターの応用分野
1食品:ジュース工場,ミルク工場,ビール工場の貯蔵タンクなど
2製薬:中国の製薬の貯蔵タンク,分離器,発酵タンクなど
3水処理:貯水池,汚水池,水処理タンク,沈殿タンク,深井,飲料水ネットワークなど
4紙: 貯蔵塔,化学材料の貯蔵シロなど
5その他:採石場,環境保護,造船業,その他の産業
6.8GHzレーダーレベル送信機の技術パラメータ
| 製品モデル | NYRD804 |
| 典型的な用途 |
固体,粉末,粒 |
| アンテナ材料 | 304 |
| アンテナタイプ | ホーンアンテナ |
| 測定範囲 | 35m |
| 測定精度 | ±3mm |
| 電源 | 24VDC (二線) |
| 中気温 | -40~+130°C |
| プロセス接続 | 回転可能なフレンズ (オプション) |
| プロセス圧力 | -0.1〜4.0MPa |
| 保護クラス | IP67 |
| 防爆グレード | エキシアII CT6 (オプション) |
| 信号出力 | 420mA/HART/RS485/モッドバス |
| 電気インターフェース | M20*15, 1⁄2 ′′NPT |
注: 製品は,ユーザーの特定の要求に応じてカスタマイズすることができます.

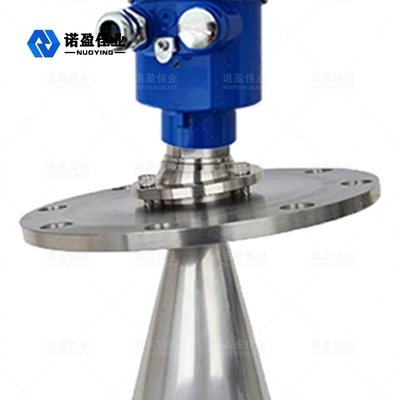

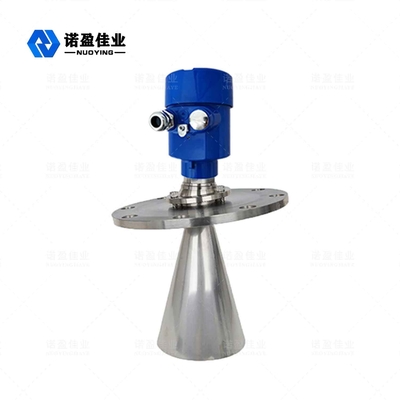

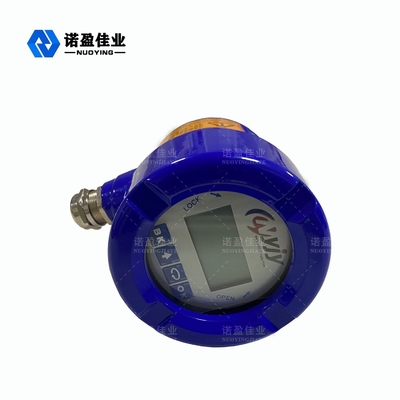

6.8GHzレーダーレベル送信機 関連画像
