| ブランド名: | NUOYING |
| モデル番号: | NYRD803 |
| MOQ: | 1 PC |
| 価格: | $359~$599/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |
NYRD803 高精度 0-35m レーダーレベル 計測器 ホーンタイプ 6.8GHz 4-20mA レーダーレベルトランスミッター
NYRD803 レーダーレベル送信機の動作原理
入力:
アンテナは反射されたマイクロパルスを受け取り,電子回路に送信します.マイクロプロセッサは信号を処理し,材料表面にマイクロパルスによって生成されたエコーを識別. 正確なエコー信号認識はパルスソフトウェアによって完了し,精度はミリメートルレベルに達することができます. 材料表面からの距離Dは,パルス時間の移動Tに比例します:D=C×T/2 ((Cは光の速度)
空きタンクの距離Eが知られているので,材料レベルLは:L=E-Dです.
出力:
空のタンクの高さE (=ゼロポイント),全タンクの高さF (=全スケール) といくつかのアプリケーションパラメータを入力することによって設定されます.アプリケーションパラメータは,自動的に測定環境に機器を調整します4~20mAの出力に対応する.
NYRD803 レーダーレベル送信機の設計特性
異なるプロセス接続モードと検出部品の種類は,顧客の要求に応じてカスタマイズできます.
パルス動作モードでは,製品は非常に低排出力を有し,人間の体や環境に害を与えない様々な金属および非金属容器に設置できます.
NYRD803 レーダーレベル送信機の技術パラメータ
| 製品モデル | NYRD803 |
| 典型的な用途 |
動かない 液体 |
| アンテナ材料 | 304 |
| アンテナタイプ | ホーンアンテナ |
| 測定範囲 | 35m |
| 測定精度 | ±3mm |
| 電源 | 24VDC (二線) |
| 中気温 | -40~+130°C |
| プロセス接続 | スレッド,フレンズ (オプション) |
| プロセス圧力 | -0.1〜4.0MPa |
| 保護クラス | IP67 |
| 防爆グレード | エキシアII CT6 (オプション) |
| 信号出力 | 420mA/HART/RS485/モッドバス |
| 電気インターフェース | M20*15, 1⁄2 ′′NPT |
注: 製品は,ユーザーの特定の要求に応じてカスタマイズすることができます.

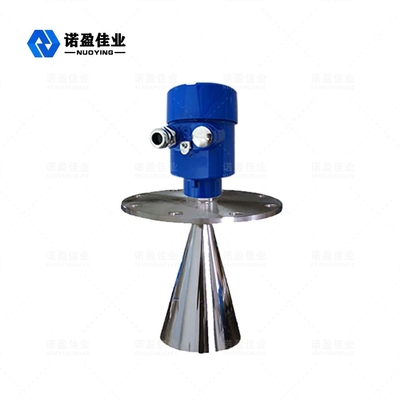

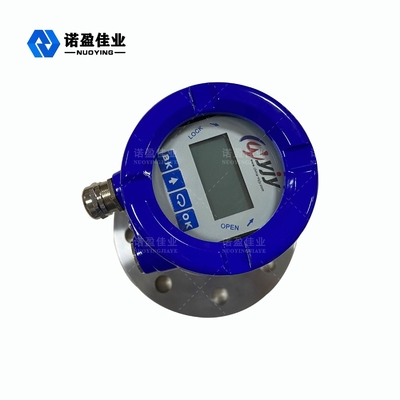

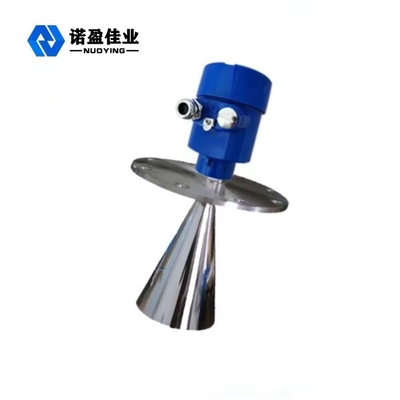

NYRD803 6.8GHzレーダーレベル送信機 関連画像
