| ブランド名: | NUOYING |
| モデル番号: | NYRD802 |
| MOQ: | 1 PC |
| 価格: | $209~$559/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |
NYRD802 6.8GHz スマートレーダーレベルトランスミッター 高品質レーダーレベルセンサー 腐食性液体 20m範囲とCE
NYRD802 6.8GHzレーダーレベルトランスミッターの動作原理
入力:
アンテナは反射されたマイクロパルスを受け取り,電子回路に送信します.マイクロプロセッサは信号を処理し,材料表面にマイクロパルスによって生成されたエコーを識別. 正確なエコー信号認識はパルスソフトウェアによって完了し,精度はミリメートルレベルに達することができます. 材料表面からの距離Dは,パルス時間の移動Tに比例します:D=C×T/2 ((Cは光の速度)
空きタンクの距離Eが知られているので,材料レベルLは:L=E-Dです.
出力:
空のタンクの高さE (=ゼロポイント),全タンクの高さF (=全スケール) といくつかのアプリケーションパラメータを入力することによって設定されます.アプリケーションパラメータは,自動的に測定環境に機器を調整します4~20mAの出力に対応する.
NYRD802 6.8GHzレーダーレベルトランスミッター 応用分野
1発電所:貯水池,シロポンプ,蒸気小鉢,灰貯蔵,油タンクなど
2油田:原油貯蔵タンク,精製油貯蔵タンク,沈殿タンク,下水タンク,掘削泥タンクなど
3化学:原油蒸留塔,原材料シロ,中間シロ,反応タンク,アンモニアタンク,アスファルト貯蔵タンクなど
4金属工学: 原材料シロ,補助材料シロ,電解電池バッファタンクなど
5水資源:運河,貯水池,農地灌水,川水位監視,急洪水警告,都市洪水など
NYRD802 6.8GHzレーダーレベル送信機技術パラメータ
| 製品モデル | NYRD802 |
| 典型的な用途 |
腐食性のある液体 |
| アンテナ材料 | PTFE |
| アンテナタイプ | 棒アンテナ |
| 測定範囲 | 20m |
| 測定精度 | ±3mm |
| 電源 | 24VDC (二線) |
| 中気温 | -40~+150°C |
| プロセス接続 | フレンズ |
| プロセス圧力 | -0.1〜2.0MPa |
| 保護クラス | IP67 |
| 防爆グレード | エキシアII CT6 (オプション) |
| 信号出力 | 420mA/HART/RS485/モッドバス |
| 電気インターフェース | M20*15, 1⁄2 ′′NPT |
注: 製品は,ユーザーの特定の要求に応じてカスタマイズすることができます.

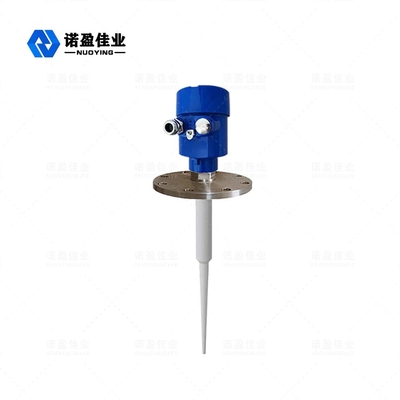

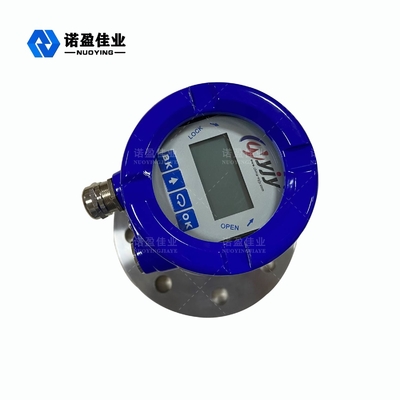

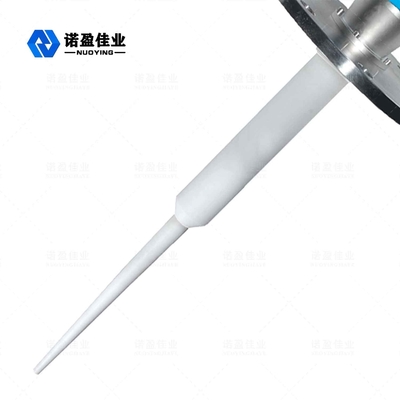

NYRD802 6.8GHzレーダーレベル送信機 関連画像
