| ブランド名: | NUOYING |
| モデル番号: | NYRD801 |
| MOQ: | 1 PC |
| 価格: | $219~$529/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |
NYRD801 非接触式 20m ラダースレベル計 糸付き 6.8GHz ハートレベルセンサー ラダースレベル測定
NYRD801 レーダーレベル計の作業原理
入力:
アンテナは反射されたマイクロパルスを受け取り,電子回路に送信します.マイクロプロセッサは信号を処理し,材料表面にマイクロパルスによって生成されたエコーを識別. 正確なエコー信号認識はパルスソフトウェアによって完了し,精度はミリメートルレベルに達することができます. 材料表面からの距離Dは,パルス時間の移動Tに比例します:D=C×T/2 ((Cは光の速度)
空きタンクの距離Eが知られているので,材料レベルLは:L=E-Dです.
出力:
空のタンクの高さE (=ゼロポイント),全タンクの高さF (=全スケール) といくつかのアプリケーションパラメータを入力することによって設定されます.アプリケーションパラメータは,自動的に測定環境に機器を調整します4~20mAの出力に対応する.
NYRD801レーダーレベルゲーズの設計特性
インテリジェントレーダーレベルメーターは先進的なマイクロ波処理技術とユニークなエコー発見エコー処理技術を採用していますこの製品は様々な複雑な労働条件に適用できます.
"誤ったエコー学習"機能により,計器は複数の誤ったエコー条件下で真のエコーを正確に識別し,正確な測定結果を得ることができる.
NYRD801 レーダーレベル計の技術パラメータ
| 製品モデル | NYRD801 |
| 典型的な用途 |
軽く腐食性のある液体,単純なプロセスを持つ液体 |
| アンテナ材料 | PTFE |
| アンテナタイプ | 棒アンテナ |
| 測定範囲 | 20m |
| 測定精度 | ±3mm |
| 電源 | 24VDC (二線) |
| 中気温 | -40~+130°C |
| プロセス接続 | スレッド,フレンズ (オプション) |
| プロセス圧力 | -0.1〜0.3MPa |
| 保護クラス | IP67 |
| 防爆グレード | エキシアII CT6 (オプション) |
| 信号出力 | 420mA/HART/RS485/モッドバス |
| 電気インターフェース | M20*15, 1⁄2 ′′NPT |
注: 製品は,ユーザーの特定の要求に応じてカスタマイズすることができます.

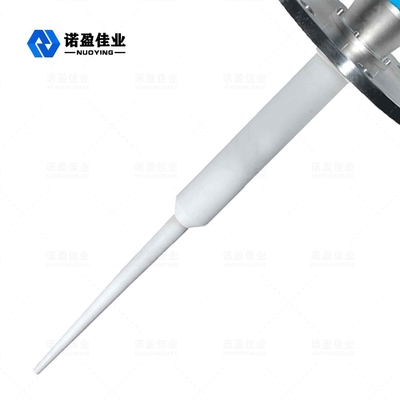

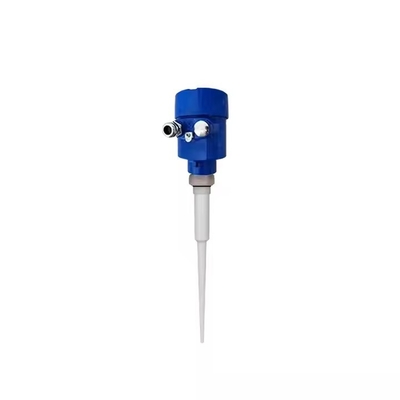

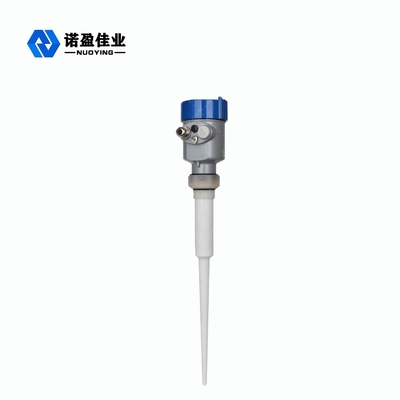

NYRD801 レーダーレベル計 関連画像
