| ブランド名: | NUOYING |
| モデル番号: | NYRD801 |
| MOQ: | 1 PC |
| 価格: | $209~$530/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |
6.8GHz液体レーダーレベルトランスミッター IP67 スマートレーダーレベルセンサー 4-20mA 軽く腐食性のある液体 中国製
6.8GHzレーダーレベル送信機 製品説明
NYRD801レーダーレベル送信機は,最大測定距離が20メートルである6.8GHz高周波レーダーレベル測定器です.アンテナシステムを通して非常に短いマイクロ波パルスと非常に低いエネルギーを送信し受信します ラダーの波は光速で移動します電子部品を通してレベル信号に変換することができます.特殊な時間延長方法により,非常に短い時間で安定した精度測定が可能になります.
複雑な作業条件下でも 誤ったエコーが発生しても 最新のマイクロプロセッサ技術とデバッグソフトウェアで 材料レベルのエコーを正確に分析できます
6.8GHzレーダーレベルトランスミッターの動作原理
入力:
アンテナは反射されたマイクロパルスを受け取り,電子回路に送信します.マイクロプロセッサは信号を処理し,材料表面にマイクロパルスによって生成されたエコーを識別. 正確なエコー信号認識はパルスソフトウェアによって完了し,精度はミリメートルレベルに達することができます. 材料表面からの距離Dは,パルス時間の移動Tに比例します:D=C×T/2 ((Cは光の速度)
空きタンクの距離Eが知られているので,材料レベルLは:L=E-Dです.
出力:
空のタンクの高さE (=ゼロポイント),全タンクの高さF (=全スケール) といくつかのアプリケーションパラメータを入力することによって設定されます.アプリケーションパラメータは,自動的に測定環境に機器を調整します4~20mAの出力に対応する.
6.8GHzレーダーレベル送信機の技術パラメータ
| 製品モデル | NYRD801 |
| 典型的な用途 |
軽く腐食性のある液体,単純なプロセスを持つ液体 |
| アンテナ材料 | PTFE |

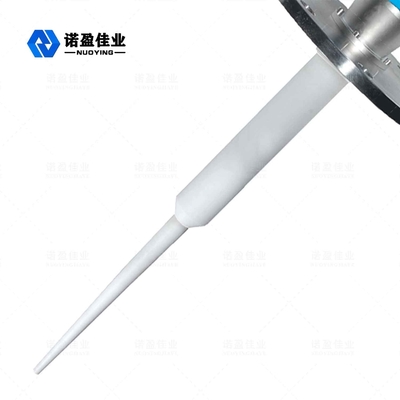

| アンテナタイプ | 棒アンテナ |
| 測定範囲 | 20m |
| 測定精度 | ±3mm |
| 電源 | 24VDC (二線) |
| 中気温 | -40~+130°C |
| プロセス接続 | スレッド,フレンズ (オプション) |
| プロセス圧力 | -0.1〜0.3MPa |
| 保護クラス | IP67 |
| 防爆グレード | エキシアII CT6 (オプション) |
| 信号出力 | 420mA/HART/RS485/モッドバス |
| 電気インターフェース | M20*15, 1⁄2 ′′NPT |
注: 製品は,ユーザーの特定の要求に応じてカスタマイズすることができます.

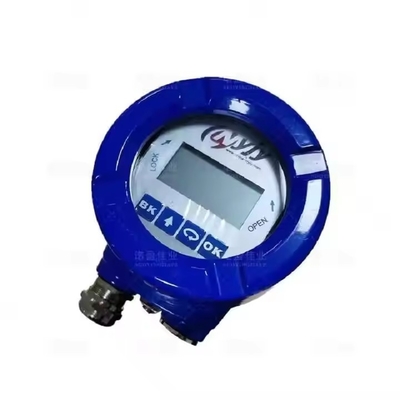

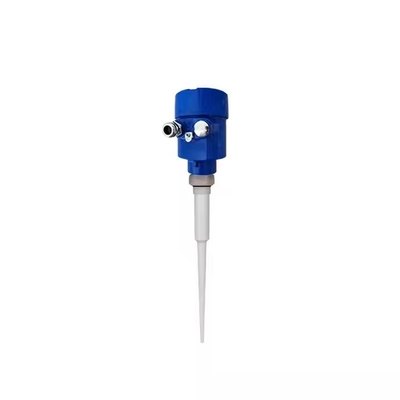

6.8GHzレーダーレベル送信機 関連画像
