| ブランド名: | NUOYING |
| モデル番号: | NYRD801 |
| MOQ: | 1 PC |
| 価格: | $219~$529/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |
NYRD801 6.8GHz 防爆デジタルレーダーレベルトランスミッター RS485 レーダーレベルセンサー 20m 範囲の貯蔵タンク
NYRD801 6.8GHzレーダーレベル送信機 製品説明
NYRD801レーダーレベル送信機は,最大測定距離が20メートルである6.8GHz高周波レーダーレベル測定器です.アンテナシステムを通して非常に短いマイクロ波パルスと非常に低いエネルギーを送信し受信します ラダーの波は光速で移動します電子部品を通してレベル信号に変換することができます.特殊な時間延長方法により,非常に短い時間で安定した精度測定が可能になります.
複雑な作業条件下でも 誤ったエコーが発生しても 最新のマイクロプロセッサ技術とデバッグソフトウェアで 材料レベルのエコーを正確に分析できます
NYRD801 6.8GHzレーダーレベルトランスミッターの動作原理
入力:
アンテナは反射されたマイクロパルスを受け取り,電子回路に送信します.マイクロプロセッサは信号を処理し,材料表面にマイクロパルスによって生成されたエコーを識別. 正確なエコー信号認識はパルスソフトウェアによって完了し,精度はミリメートルレベルに達することができます. 材料表面からの距離Dは,パルス時間の移動Tに比例します:D=C×T/2 ((Cは光の速度)
空きタンクの距離Eが知られているので,材料レベルLは:L=E-Dです.
出力:
空のタンクの高さE (=ゼロポイント),全タンクの高さF (=全スケール) といくつかのアプリケーションパラメータを入力することによって設定されます.アプリケーションパラメータは,自動的に測定環境に機器を調整します4~20mAの出力に対応する.
NYRD801 6.8GHzレーダーレベルトランスミッター 設計機能
インテリジェントレーダーレベルメーターは先進的なマイクロ波処理技術とユニークなエコー発見エコー処理技術を採用していますこの製品は様々な複雑な労働条件に適用できます.
"誤ったエコー学習"機能により,計器は複数の誤ったエコー条件下で真のエコーを正確に識別し,正確な測定結果を得ることができる.
異なるプロセス接続モードと検出部品の種類は,顧客の要求に応じてカスタマイズできます.
パルス動作モードでは,製品は非常に低排出力を有し,人間の体や環境に害を与えない様々な金属および非金属容器に設置できます.
NYRD801 6.8GHzレーダーレベルトランスミッター 応用分野
1発電所:貯水池,シロポンプ,蒸気小鉢,灰貯蔵,油タンクなど
2油田:原油貯蔵タンク,精製油貯蔵タンク,沈殿タンク,下水タンク,掘削泥タンクなど
3化学:原油蒸留塔,原材料シロ,中間シロ,反応タンク,アンモニアタンク,アスファルト貯蔵タンクなど
4金属工学: 原材料シロ,補助材料シロ,電解電池バッファタンクなど
5水資源:運河,貯水池,農地灌水,川水位監視,急洪水警告,都市洪水など
6食品:ジュース工場,ミルク工場,ビール工場の貯蔵タンクなど
7製薬:中国の製薬の貯蔵タンク,分離器,発酵タンクなど
8水処理:貯水池,汚水池,水処理タンク,沈殿タンク,深井,飲料水ネットワークなど
9紙: 貯蔵塔,化学材料の貯蔵シロなど
10その他:採石場,環境保護,造船業,その他の産業
NYRD801 6.8GHzレーダーレベルトランスミッター技術パラメータ
| 製品モデル | NYRD801 |
| 典型的な用途 |
軽く腐食性のある液体,単純なプロセスを持つ液体 |
| アンテナ材料 | PTFE |

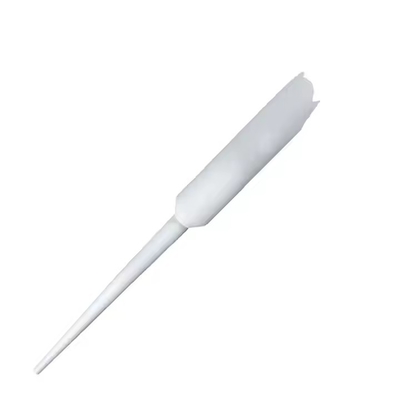

| アンテナタイプ | 棒アンテナ |
| 測定範囲 | 20m |
| 測定精度 | ±3mm |
| 電源 | 24VDC (二線) |
| 中気温 | -40~+130°C |
| プロセス接続 | スレッド,フレンズ (オプション) |
| プロセス圧力 | -0.1〜0.3MPa |
| 保護クラス | IP67 |
| 防爆グレード | エキシアII CT6 (オプション) |
| 信号出力 | 420mA/HART/RS485/モッドバス |
| 電気インターフェース | M20*15, 1⁄2 ′′NPT |
注: 製品は,ユーザーの特定の要求に応じてカスタマイズすることができます.

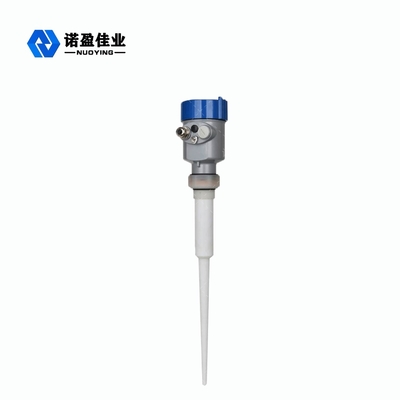

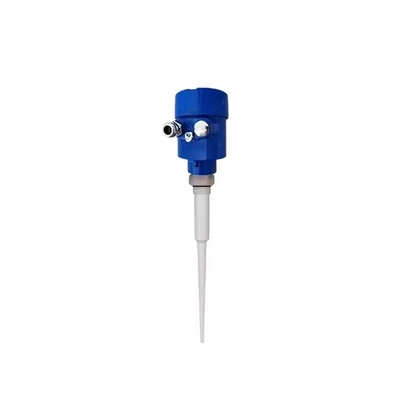

NYRD801 6.8GHzレーダーレベル送信機 関連画像
