| ブランド名: | NUOYING |
| モデル番号: | NYRD-SD |
| MOQ: | 1 PC |
| 価格: | $258~$850/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |
26GHz高周波レーダー 水位計 4-20mA 出力レーダー 水位計 粉末用
26GHzレーダーレベル計作業原理
レーダーオブジェクト位置アンテナは狭いマイクロ波パルスを発射し,アンテナを通して下へと送信されます. パルス波が測定媒体の表面に触れた後,再びアンテナシステムによって反射され受信されます電子回路の部分に送信され,自動的にオブジェクトレベル信号に変換されます (パルスが非常に速く移動するので,電磁波が標的に到達して受信機に戻るまでの時間はほぼ瞬時です).
測定基準:スレッド底面またはフレンズの密封面.
注: レーダーレベル送信機を使用する場合,最大レベルは測定盲点領域 (図のD領域) に入らない.
26GHzレーダーレベルゲーズの設計特性
多機能,特に強い腐食性のある液体や粉末に適しています
26GHzレーダーレベル計の技術パラメータ
| 製品モデル | NYRD-SD |
|
典型的な用途 |
粉末,高腐食性液体,結晶化や凝縮に易く液体など |
|
頻度 |
26GHz |
|
精度 |
±3mm |
|
範囲 |
40m |
|
アンテナ材料 |
PTFE (オプション) |
| アンテナタイプ |
水滴 |
|
エコーサンプリング |
100回/秒 |
|
プロセス温度 |
-40~+260°C |
|
プロセス圧力 |
-0.1〜2.0MPa |
|
環境湿度 |
0~90% |
|
決議 |
1mm |
|
プロセス接続 |
スレッド,フレンズ,ブレーキット (オプション) |
|
電気インターフェース |
M20×1. 5,1⁄2インチ NPT |
|
信号出力 |
420mA/RS485/モッドバス |
|
供給電力 |
24VDC,220VAC (オプション) |
|
パワー |
3W |
|
防爆グレード |
EXIAIICT6 Ga (選択可能) |
|
保護クラス |
IP67 |
注: 製品は,ユーザーの特定の要求に応じてカスタマイズすることができます.

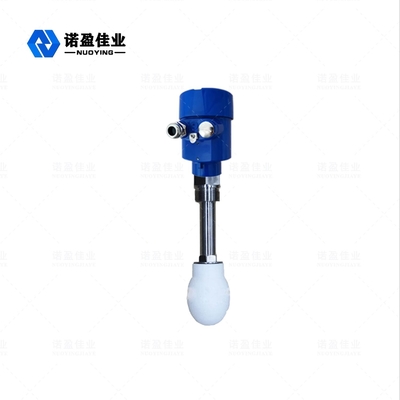

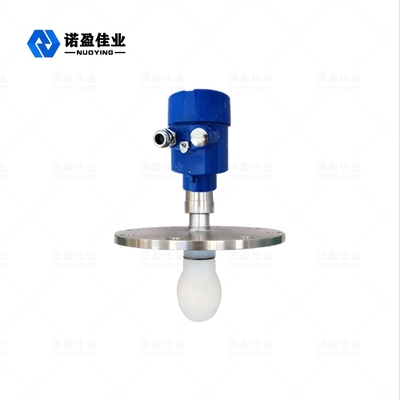

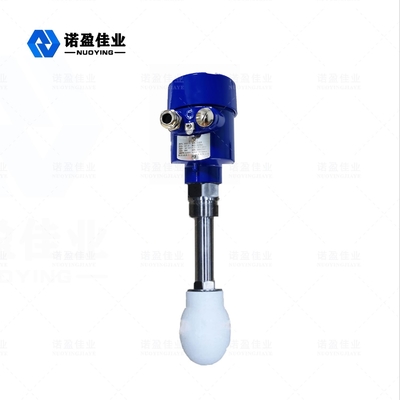

26GHzレーダーレベルメージャー関連 写真
