| ブランド名: | NUOYING |
| モデル番号: | NYRD-SD |
| MOQ: | 1 PC |
| 価格: | $268~$820/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |
NYRD-SD 26GHz 多機能レーダーレベルトランスミッタ 高腐食性液体および粉末の2.0MPa
NYRD-SD26GHzレーダーレベルトランスミッター製品説明
NYRD-SDレーダーレベルトランスミッタは,最大計測距離が40メートルである26GHz高周波レーダーレベル計測器である.アンテナはさらに最適化されている.新しい高速マイクロプロセッサは高速な信号分析と処理を行うことができます複雑な測定条件で使用できる.
NYRD-SD26GHzレーダーレベルトランスミッター作業原理
レーダーオブジェクト位置アンテナは狭いマイクロ波パルスを発射し,アンテナを通して下へと送信されます. パルス波が測定媒体の表面に触れた後,再びアンテナシステムによって反射され受信されます電子回路の部分に送信され,自動的にオブジェクトレベル信号に変換されます (パルスが非常に速く移動するので,電磁波が標的に到達して受信機に戻るまでの時間はほぼ瞬時です).
測定基準:スレッド底面またはフレンズの密封面.
注: レーダーレベル送信機を使用する場合,最大レベルは測定盲点領域 (図のD領域) に入らない.
NYRD-SD 26GHzレーダーレベルトランスミッター設計特性
多機能,特に強い腐食性のある液体や粉末に適しています
NYRD-SD 26GHzレーダーレベル送信機 応用分野
1液体 (強い腐食,低ダイレクトリ常数,混ぜ,蒸気,結晶化,凝縮,スラム,高温,高圧など)
2あらゆる種類の塵 (強塵,浮遊塵,セメント粉末,石灰粉末,飛ぶ灰,結晶化など)
3各種固体 (穀物,小石,鉄鉱石,石炭など)
NYRD-SD 26GHzレーダーレベル送信機の技術パラメータ
| 製品モデル | NYRD-SD |
|
典型的な用途 |
粉末,高腐食性液体,結晶化や凝縮に易く液体など |
|
頻度 |
26GHz |
|
精度 |
±3mm |
|
範囲 |
40m |
|
アンテナ材料 |
PTFE (オプション) |
| アンテナタイプ |
水滴 |
|
エコーサンプリング |
100回/秒 |
|
プロセス温度 |
-40~+260°C |
|
プロセス圧力 |
-0.1〜2.0MPa |
|
環境湿度 |
0~90% |
|
決議 |
1mm |
|
プロセス接続 |
スレッド,フレンズ,ブレーキット (オプション) |
|
電気インターフェース |
M20×1. 5,1⁄2インチ NPT |
|
信号出力 |
420mA/RS485/モッドバス |
|
供給電力 |
24VDC,220VAC (オプション) |
|
パワー |
3W |
|
防爆グレード |
EXIAIICT6 Ga (選択可能) |
|
保護クラス |
IP67 |
注: 製品は,ユーザーの特定の要求に応じてカスタマイズすることができます.

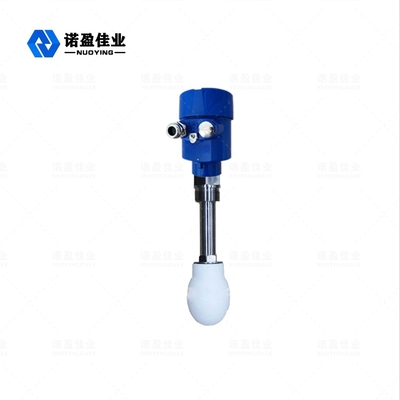

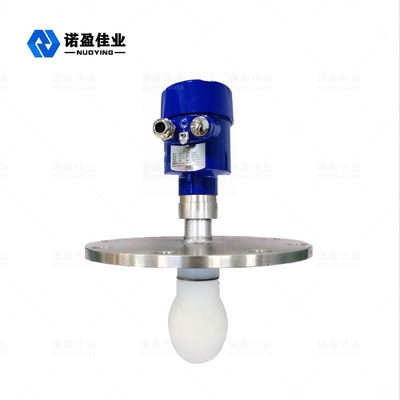

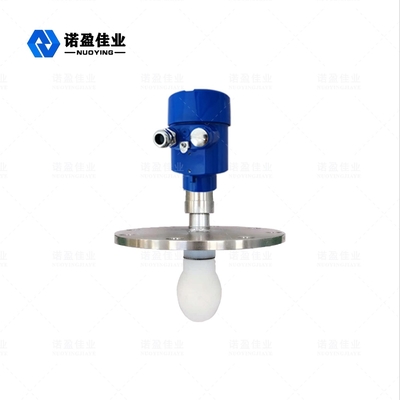

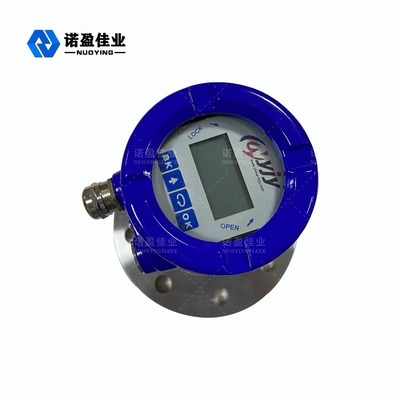

NYRD-SD 26GHzレーダーレベルトランスミッター関連 写真
